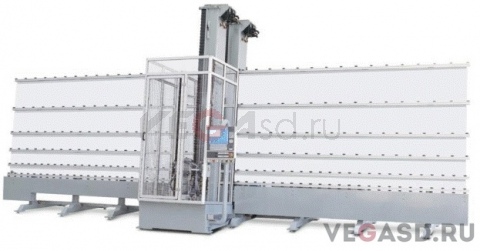

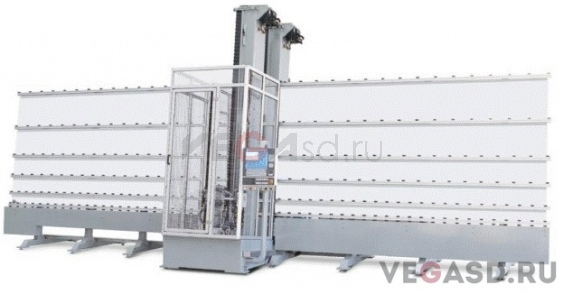

Drill101 ill 3000X2000mm

Drill101 ill
по запросу
В наличии
Заказать

Машина может выполнять несколько процессов: сверления: благодаря двум сверлильным головкам, процесс сверления выполняется с максимальной скоростью и всегда гарантирует высокое качество и точность.

ЗЕНКЕРОВАНИЯ: процесс может быть осуществлен одиночными алмазных инструментом, контролируемого программным обеспечением в соответствии с потребностями клиента.

Стандартная комплектация:

  • Н. 2 8-и местный магазин инструментов на каждый шпиндель;
  • Н. 2 электрошпиндели 3 кВт (4 л.с.) до 6,000 об / мин. с внутренней жидкостной канал для охлаждения инструмента;
  • Н. 1 входной конвеер;
  • Н. 1 выход конвеер;
  • Н. 1 система перемещения стекла по транспортеру;
  • Н. 1 ЧПУ NC CNI - NC1600;
  • Набор руководств пользователя для машины с числовым программным управлением;
  • Автоматическая система смазки.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Операционная система Windows XP Embedded, используемая как современное ПО делает машину простой в использовании, даже для начинающих операторов. Программа, которую оператор использует для обработки позволяет осуществлять полный контроль всех параметров работы, настроек и инструментов детали. Обработка давлением полировочным колесом установлена на основе более ранних параметров, таких как полировка стекла и окончательная отделка, результаты отличные.

С помощью специальных функций ПО можно просто и безопасно создать серию с числовым управлением заданных конструкций и обрабатываемых типов. Другое ПО, поставляемое с самой системой Skillglass Cad-Cam, позволяет оператору создавать стекло любой формы и дизайна, а также за импорта DXF файлов, которые потом могут быть использованы для создания программы для работы с машиной. Программа является параметрической, а также позволяет менее опытным пользователям творить просто и быстро в связи с использованием заданной формы, для оптимизации сроков и процедур.

КРЕПЛЕНИЕ ИНСТРУМЕНТОВ ISO 40 – РОУТЕР И СВЕРЛА

Никелированные крепежи ISO 40 с 1/2” соединением для крепления роутера, сверл и конического зенкера.

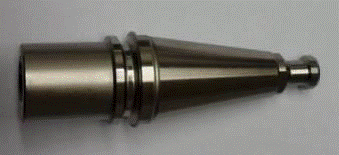

Изображение КРЕПЛЕНИЯ ИНСТРУМЕНТОВ ISO 40 – РОУТЕР И СВЕРЛА

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

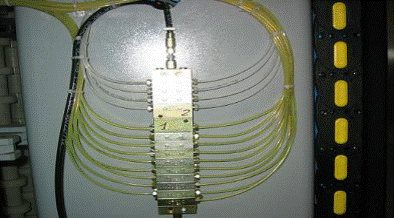

Изображение автоматической системы смазки

Эта система состоит и система центрального насоса и множества точек смазки, которые подают смазку одновременно, в нужное время и с нужным количеством.

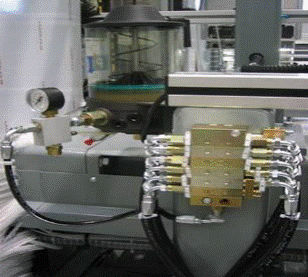

Изображение автоматической системы смазки

Регулярная смазка позволяет предотвратить изнашивание таких важных компонентов как подшипники и линейные движки. Любой возможный риск сбоя сводиться к минимуму, а расходы на обслуживание существенно снижаются.

СИСТЕМА РЕГЕНЕРАЦИИ ВОДЫ (ОПЦИЯ)

Эта система состоит из двух пластиковых емкостей для восстановления воды и ее повторного использования в качестве внешнего охлаждения инструментов во время работы.

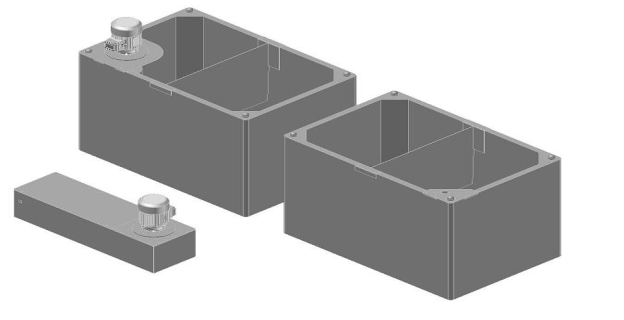

Изображение системы регенерации воды

ТЕЛЕ-помощь
(ОПЦИЯ)
Консультация по ЧПУ NC 1600

Благодаря соединению интернета непосредственно с CN его можно связать с нашим ON-LINE техническим сервисом для решения возможных проблем. Услуги, предоставляемые нашим ON-LINE специализированными техниками это:

  • системная диагностика и передачу программ;
  • двустороннюю передачу программ, данных машины, т.п.;
  • приобретение данных машины через PLC;
  • CNC решение проблем и устранение неполадок без необходимости присутствия технического персонала;
  • контракт на годовую дистанционную помощь.

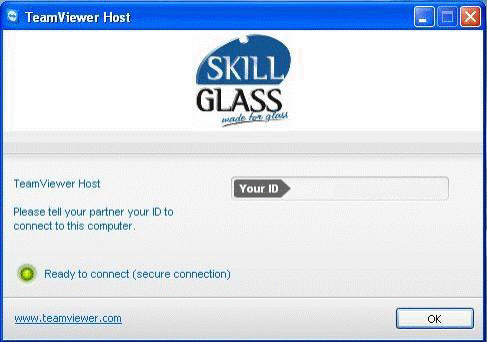

Изображение опции ТЕЛЕ-помощь

КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА
(ОПЦИЯ)

Кондиционер для электрошкафа с холодильной мощностью 2000 Вт.

Изображение кондиционера для электрошкафа

ОБРАЗЦЫ РАБОЧИХ ПОВЕРХНОСТЕЙ СТЕКЛА

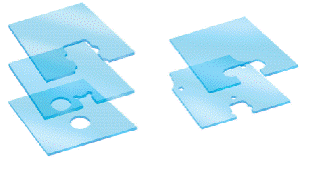

Изображение образцов рабочих поверхностей

TECHNICAL SPECIFICATION

DRILL 101 3000x2000

Размеры стекла

length 7200 mm width 2500 mm height 3400 mm

Минимальный размер стекла

600 x 300 mm

Максимальный размер стекла

3000 x 2000 mm

Минимальная толщина стекла

4 mm

Максимальная толщина стекла

20 mm

Высота рабочего монитора

600 mm

Скорость работы

0-15 m/min. approx.
