Линии для стеклопакетов HJ-LINE

Оборудование для стеклообработки заказывайте у нас!
Звоните:

+7 (963) 723-93-13
Доставка по всей России!

Заказать обратный звонок

ООО «Вега» — официальный дистрибьютор высокопроизводительного оборудования для производства стеклопакетов, деревообработки и печати в интерьере предлагает обзор нескольких моделей вертикальных линий для сборки стеклопакетов — HJ-LINE.

В этом обзоре будут рассмотрены 4 сборочных линии для стеклопакетов HJ-LINE — серии: 3008-I (2008-I); 3008-II (2008-II); P-3008 (2008); P-SS-3008 (2008). Мы расскажем о преимуществах и недостатках каждой из этих моделей, после чего Вы сможете оценить их в работе, просмотрев видеоролики на страницах каждой из линий, и сделать покупку, если одна из них произведёт на Вас впечатление.

Линии для производства стеклопакетов

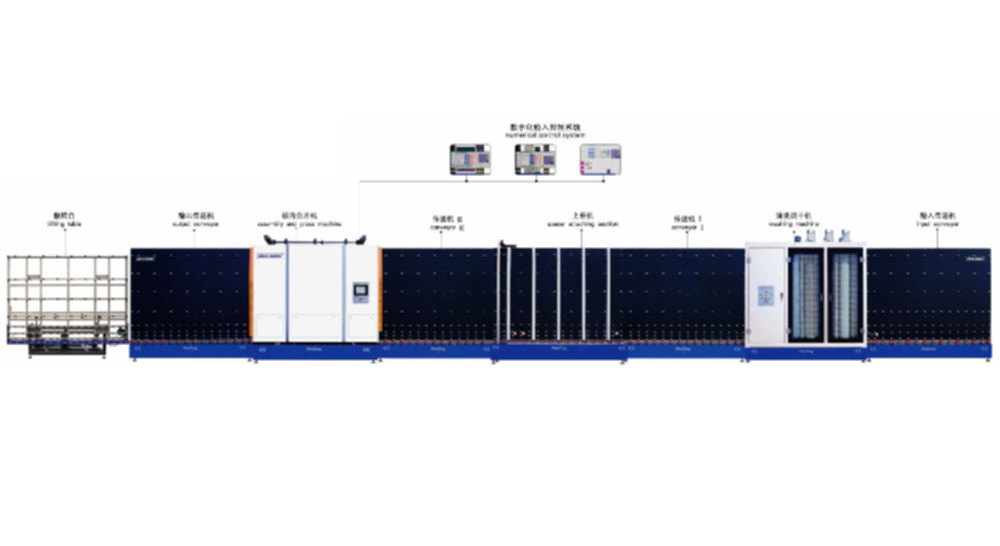

Стеклопакетные линии, вообще — это вертикальные или горизонтальные конвейерные линии для сборки стеклопакетов, которые, в большинстве, своём служат для автоматизации и объединения трёх базовых функций в единую последовательность.

  • Мойка стёкол;
  • Позиционирование стёкол и рамок перед прессовкой;
  • Прессовка стёкол и рамки в единую конструкцию.

От степени автоматизации каждого из этих процессов и всей последовательности этих функций зависит окупаемость стеклопакетных линий.

Линии для сборки стеклопакетов HJ-LINE 3008-I и 3008-II, P-3008 и P-SS-3008

Все четыре линии для стеклопакетов имеют практически одинаковые технические характеристики. Но имеют и важные отличия в конструкции, что определяет сферу применения данных моделей.

Что общего между этими моделями

Все модели работают под управлением программируемого логического контроллера (PLC), который осуществляет управление в реальном времени без арифметических подсчётов, в отличие от систем с численным управлением, которые в основном применяются в современных фрезеровочных станках и подобных устройствах, требующих предустановок перед началом работы.

HJ-LINE 3008-I и 3008-II одинаково хорошо подходят для мойки, как обычных стёкол, так и стёкол со специальными покрытиями, вроде стёкол с энергосберегающим (Low-e) напылением из редкоземельных металлов.

Стеклопакеты с энергосберегательным (Low-e) покрытием из редкоземельных металлов позволяют обойтись без применения трёх стёкол, значительно снизив потери тепла внутри помещения за счёт образования внутреннего теплоотталкивающего слоя, который также отражает ультрафиолет и препятствует выцветанию внутренних интерьеров в помещении, а за счёт применения более толстого внешнего стекла можно добиться одинаковой звуконепроницаемости с двухкамерным стеклопакетом.

Для мойки используется вертикальная моечная машина с тремя парами щёток с переменной частотой вращения, автоматически задаваемой в зависимости от типа стекла в машине. Внутри мойки стёкла перемещаются за счёт подшипников с высокой стойкостью к коррозии, работающих без смазки, что положительным образом сказывается на чистоте стекла. Реализована функция автоматического добавления воды, если в баке мойки вода не достаёт до оптимального уровня.

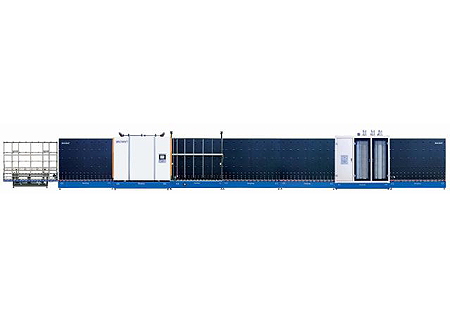

HJ-LINE 3008-I для обычных, двойных и Low-e стеклопакетов

Линия изготовления стеклопакетов HJ-LINE 3008-I имеет сборочный стенд для дистанционных рамок, установленный в непосредственной близости от пресса. Стёкла автоматически подаются из мойки и ожидают подачи в сборочный стенд. После нажатия ножной педали стекло попадает на стенд, где комплектуется соединительной рамкой покрытой первичным герметиком. Второе стекло подаётся после ещё одного нажатия педали и позиционируется там вместе с рамкой и первым стеклом. На линии HJ-LINE 3008-I можно таким образом собирать как однокамерные, так и двухкамерные стеклопакеты, с покрытием или без покрытия Low-e.

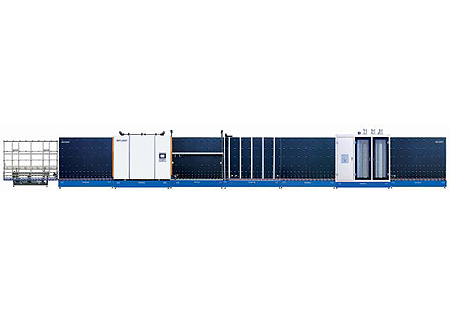

HJ-LINE 3008-II - универсальная линия для двойных, Low-e и структурных пакетов

Но модель HJ-LINE 3008-II кроме двухкамерных окон, подходит для сборки структурных стеклопакетов, для герметизации и скрепления которых применяются только силиконовые герметики, не подверженные разрушению под воздействием прямых солнечных лучей, а сборка осуществляется из больших и маленьких стёкол.

В структурном фасадном остеклении, стекольные конструкции устанавливаются без дополнительных металлический профилей, чтобы создать ощущение монолитности. При создании таких пакетов используются стёкла двух размеров, чтобы обеспечить их скрепление без металлопластиковых конструкций помимо соединительной рамки.

Визуально это отличие выражается в ином расположении сборочного стенда, который расположен через одну секцию перед прессом. Стекло вместе с рамкой позиционируются на ручном сборочном стенде для установки рамки и подаётся в следующую секцию, где второе стекло позиционируется автоматически и вся конструкция попадает под пресс.

HJ-LINE P-3008 - идеально подходит для производства структурных пакетов

Линия для производства стеклопакетов HJ-LINE P-3008 имеет ещё большую производительность и степень автоматизации, так как автоматически позиционирует элементы стеклопакета уже внутри пресса по вертикальной и горизонтальной осям.

Дополнительно существует возможность комплектации этой модели блоком для впрыскивания инертного газа (аргона) внутрь стеклопакетов с энергосберегающими (Low-e) покрытиями.

Линия для изготовления стеклопакетов HJ-LINE P-3008 одинаково хорошо подходит как для сборки одинарных и двойных стеклопакетов, так и для сборки структурных пакетов и пакетов с энергосберегающим покрытием. Система автоматического позиционирования внутри пресса по двум осям идеально подходит для позиционирования меньшего стекла в структурных стеклопакетах.

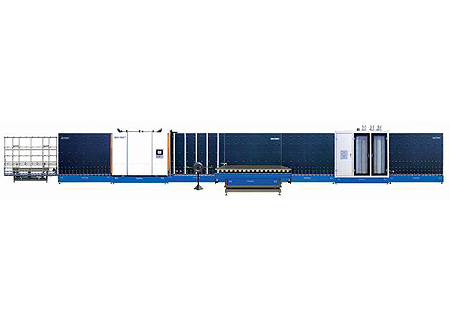

HJ-LINE P-SS-3008 - для работы с гибкими спайсерами

Стеклопакетная линия HJ-LINE P-SS-3008 во многом повторяет устройство HJ-LINE P-3008 и снабжена устройством автоматического позиционирования стёкол, а также рамок по двум направляющим внутри пресса. Но главным достоинством модели SS является возможность сборки стёкол с гибкими рамками (спайсерами) SS — super spicer.

Гибкий супер спайсер (SS) применяется для производства современных стеклопакетов с наивысшей степенью теплоизоляции и звукоизоляции. Данная технология хорошо зарекомендовала себя в сочетании с системой Low-e.

Для этого применяется сборочный стол с автоматической наклонной поверхностью. Стекло мосле мойки попадает на такой стол, после чего он опрокидывается в горизонтальное положение. Работник конвейера вручную с помощью пистолета устанавливает гибкий спайсер на поверхность стекла, после чего оно возвращается в вертикальное положение и отправляется под пресс, где пристыковывается к другому стеклу. Также существует возможность производства структурных и обычных стеклопакетов с обыкновенными рамками.

Резюме

Рассмотренные нами линии для стеклопакетов, отличаются высокой степенью автоматизации и предназначены для сборки разных типов стеклопакетов — от простого к сложному. Модели эти относительно не новые, но ничего лучшего в этом плане не имеется. Такой огромный функционал и за такую цену, как у модели стеклопакетной линии HJ-LINE P-SS-3008 нет ни у одной другой сборочной линии, я полагаю. Все модели под этой маркой произведены в Китае и являются превосходными образцами могущественного китайского станкостроения. Они предназначены для полностью автоматизированного производства стеклопакетов и металлопластиковых окон. С их помощью можно значительно увеличить темпы производства, добиться стабильного качества выпускаемых стеклопакетов и вырваться в лидеры по производству самых современных стеклопакетов.
