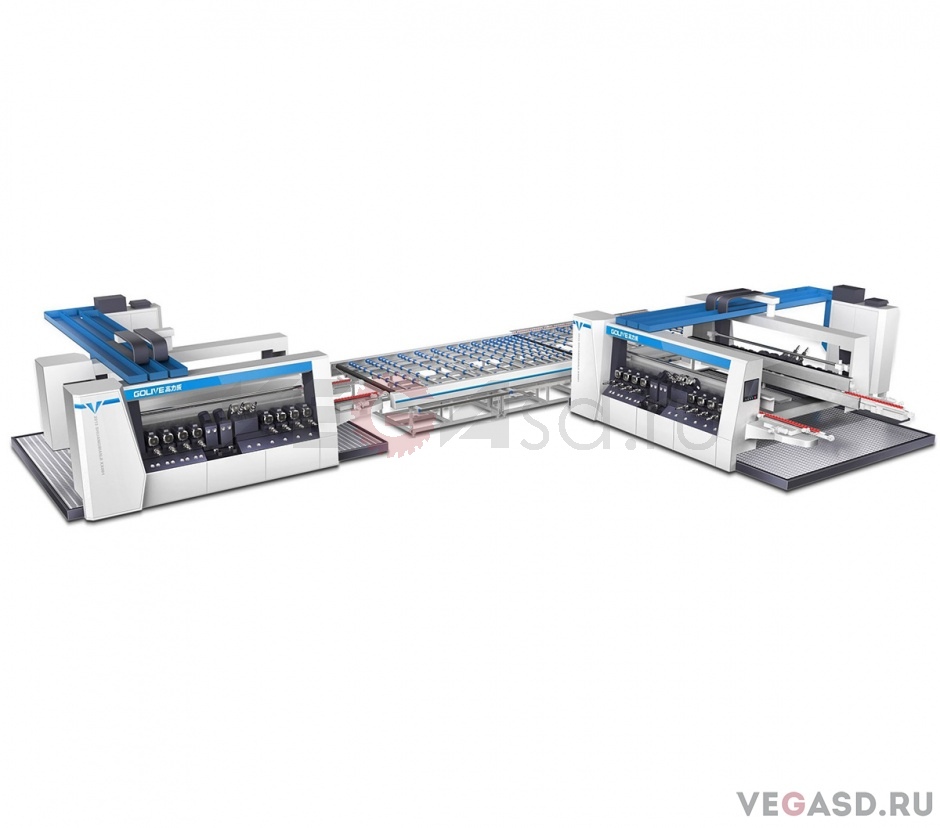

Машина для обработки кромки стекла по двум сторонам стекла модели SDE

Серия SDE
по запросу
В наличии
Заказать

Назначение

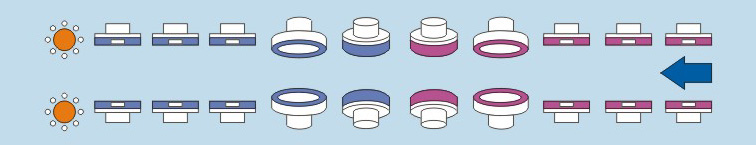

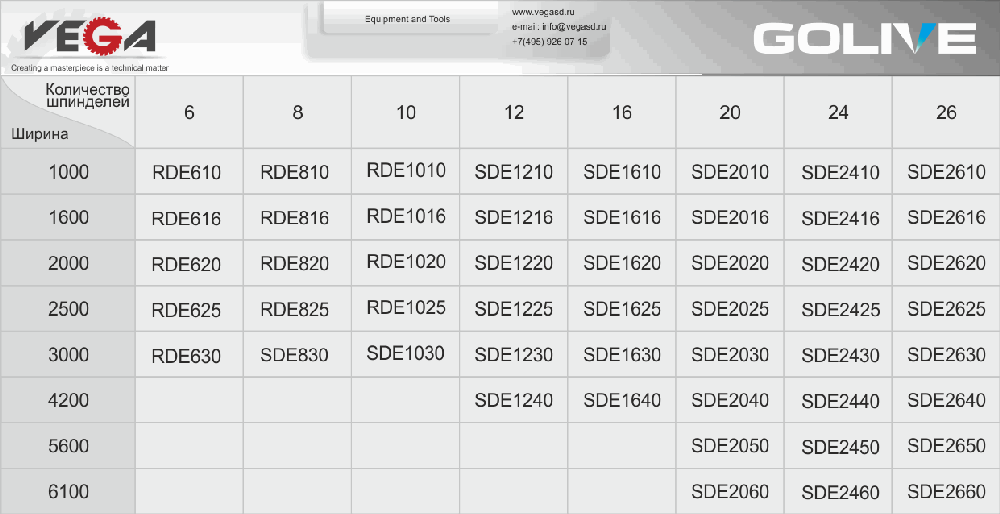

Серия SDE – идеальное решение для обработки плоской кромки с фасками или профиля с углом 45°. Станок представлен в различных конфигурациях с возможностью установки до 13 инструментов на каждую сторону.

Применение
Применяется для обработки заготовок стандартных размеров до 8000 мм, толщиной от 3 мм до 32 мм. Конструкционные решения обеспечивают высочайшее качество и гарантируют исключительную долговечность. Модульная концепция этих станков позволяет предложить клиенту решение по индивидуальному заданию при обеспечении всех преимуществ, заложенных в конструкции. Может быть интегрирован в линию с оборудованием для сверления, зенковки, производства вырезов и мойкой.

Краткое техническое описание

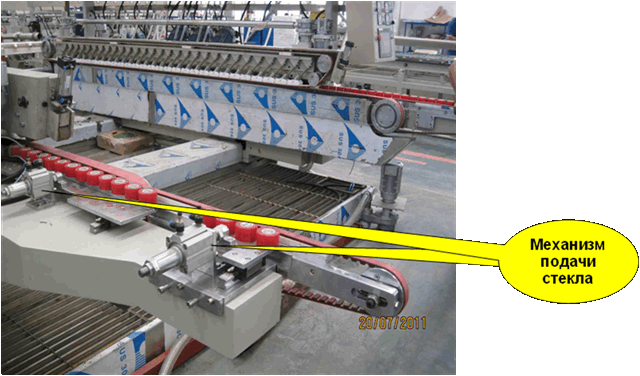

Двухуровневый механизм системы подачи стекла более точно выравнивает стекло по перпендикуляру, что гарантирует большую точность его обработки. Также это удобно при обработке стекла больших размеров и толщины.

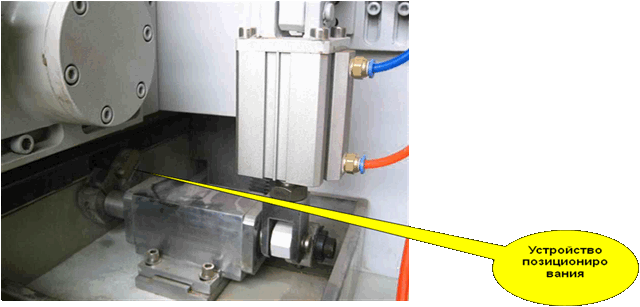

Новейшая модель имеет самостоятельное устройство позиционирования, обеспечивающее более точный контроль за отклонением по диагонали. Монтаж этого самостоятельного устройства простой и удобный. Особенно при обработке стекла больших размеров, чьи отклонения по диагонали обычно сложнее контролировать, данное устройство гарантирует постоянство параметров.

Новая модель, имеющая относительно технически сложный вид, весьма надежна. Также, в зависимости от потребностей,  регулируется как высота установки всего узла, так и степень натяжения ремня. Значительно усовершенствована система гидроизоляции.

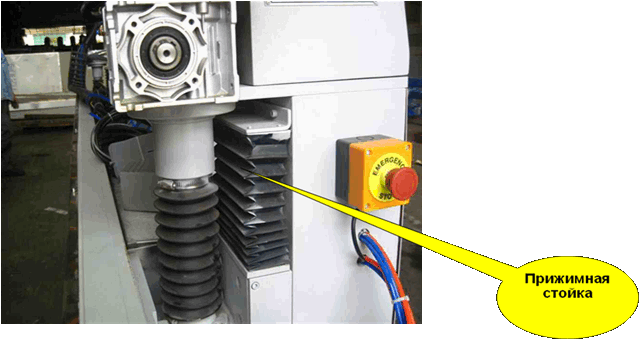

Конструкция прижимной стойки оптимизирует работу базовой системы линейной направляющей, что обеспечивает довольно точные регулировки по толщине стекла, а также упрощает техническое обслуживание. Облегчает процесс смены роликов, так как диапазон подъема прижимной рамы – от 80 до 120 мм.

Модель имеет V-образную шариковую ходовую передачу и линейную направляющую, что обеспечивает непрерывность поступательного и возвратного хода, а следовательно гарантирует большую точность и облегчает настройку. Кроме того, в результате использования технологии электрофореза при обработке станины срок службы узлов значительно увеличен.

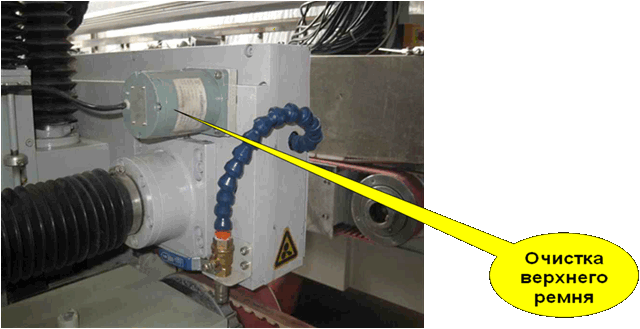

Модель оснащена щеточной электросистемой очистки верхнего зубчатого ремня, которая осуществляет его основную очистку и гарантирует отсутствие появления на стекле царапин, вызываемых стекольной пылью.

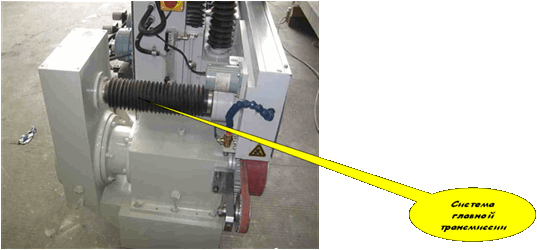

Главная трансмиссия имеет универсальный карданный вал, который осуществляет соединение и приводится в движение сервомотором. Вся коробка передач хорошо изолирована от попадания воды при обработке стекла, что доказывает непревзойденный уровень герметичности. Данная комплектация очень надежна и высокоэффективна, а также имеет гораздо более долгий срок службы

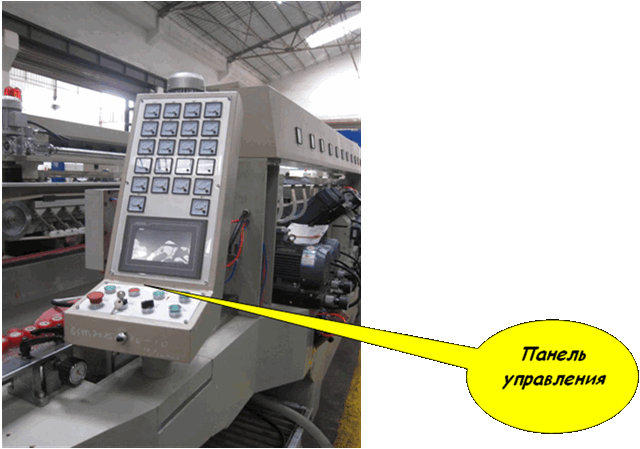

Панель управления – независимая,  вынесенная за пределы станка, также как и шкаф электроуправления, стоящий отдельно. Однако, в данном случае возможна комплектация по желанию клиента.
