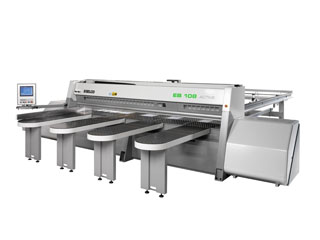

Раскроечный центр с ЧПУ Biesse Selco EB/EBT 108

Раскроечный центр с ЧПУ Biesse Selco EB/EBT 108
по запросу
В наличии
Заказать

Подъемный загрузочный стол

Сверхмощная платформа, оборудованная приводными роликами для загрузки стопы панелей, поднимается при помощи бронзовых спиральных камер посредством четырех надежных ходовых винтов с одновременным приводом от сверхмощной цепи и серводвигателя. Стопа панелей должна быть выровнена, а каждая панель откалибрована, что позволит безошибочно работать узлам захвата.

Каретка толкателя с захватами

Сверхмощная каретка толкателя для позиционирования панелей перемещается по большим стальным направляющим. Зубчато-реечный механизм гарантируют сотые доли при передаче и позиционировании.
Каретка толкателя приводится в движение бесколлекторным двигателем и управляется инвертером, что гарантирует позиционирование при полном контроле стойки управления.

Толкатель снабжен независимыми плавающими захватами, чтобы не допустить давления между нижней поверхностью стопы и опорным столом станка.

Вспомогательный толкатель для одновременного выполнения различных фаз раскроя

Мощный вспомогательный толкатель расположен в зоне, находящейся под поперечным рабочим столом станка и работает синхронно с основным толкателем.

Оба толкателя управляются программным обеспечением нового поколения, которое по схеме раскроя и необходимым фазам раскроя, определяет, какие захваты в соответствии с толкателями нужно ввести в рабочую зону, с целью выполнения максимально возможного количества циклов раскроя:

  • цикл поперечного раскроя (вспомогательный толкатель) и цикл продольного раскроя (основной толкатель)
  • цикл поперечного раскроя двух различных полосных групп (вспомогательный и основной толкатели)
  • цикл поперечного раскроя в предварительно распиленной части детали (вспомогательный толкатель) и цикл продольного раскроя в основной части(основной толкатель)
  • цикл загрузки и выравнивания новой стопки деталей (основной толкатель) при одновременном выполнении вспомогательным толкателем последнего цикла поперечного раскроя на последней полосной группе
  • цикл загрузки, выравнивания и поворота новой стопки деталей (основной толкатель) при одновременном выполнении вспомогательным толкателем последнего цикла поперечного раскроя на последней полосной группе



Все это представляется возможным благодаря тому, что оба толкателя и соответствующие захваты работают абсолютно независимо друг от друга на протяжении прохождения всего цикла.

Возможность выполнения одновременно нескольких фаз раскроя значительно увеличивает производственную мощность станка, даже относительно любого другого решения, присутствующего на рынке.

Вспомогательный толкатель состоит из 4 независимых захватов и может получать дополнительный опцион на пятый захват (общее число).

Это решение защищено законом об авторских правах.

Автоматическая подача деталей

В конце каждого цикла все раскроенные полосы и панели автоматически выгружаются в переднюю часть центра, т.е. снимаются с линии распила.

Таким образом, оператор не должен работать в непосредственной близости от линии распила, чтобы выгрузить распиленные панели и обрезки.

Загрузочный стол и передние выравниватели

Несущий стол соединяет подъемный стол со станцией распила. Мощные передние выравниватели ровняют стопу по захватам на балке толкателя.Структура основания

Основание станка состоит из сверхмощной монолитной конструкции, выполненной из нормализованной стали. Г-образная конструкция основания защищена международным патентом. Основание установлено на мощные суппорты, обеспечивающие полную стабильность конструкции.

Направляющие каретки пил подвергнуты углеродной обработке и обработке по снятию внутренних напряжений и обеспечивают долговечность направляющей системы и ее точность.

Каретка пил

Каретка пил с жестким каркасом из нормализированной стали удерживает и направляет диски основной и подрезной пилы с предельной точностью.
