Автоматическая линия загрузки-резки-разлома стеклаFCL

Автоматическая линия загрузки-резки-разлома стеклаFCL
по запросу
В наличии
Заказать

Оборудование и линии резки стекла с ЧПУ серии предусматривают автоматическую загрузку и резку пластин стекла и последующий ручной разлом стекла. При помощи компьютера обеспечивается рабочая связь между оператором и оборудованием и выполнение различных оперативных функций.

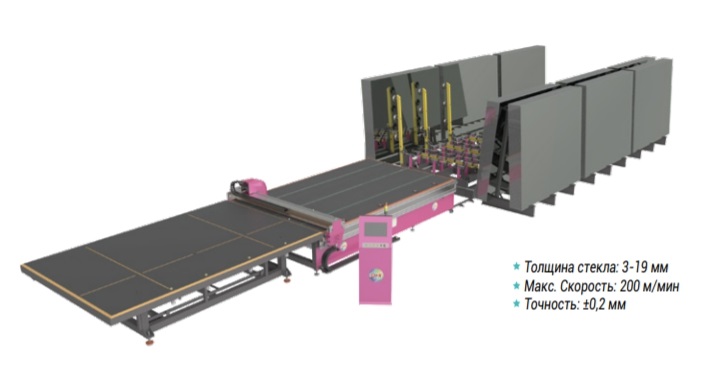

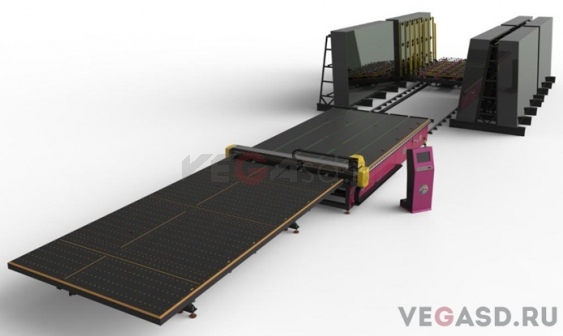

Автоматическая линия загрузки-резки-разлома стекла модель FCL 3725 выполняет прямую и криволинейную резку и зачистку пластин стекла размерами 3700x2550 мм. Автоматическая линия загрузки-резки-разлома стекла модель FCL 6032 выполняет прямую и криволинейную резку и зачистку больших пластин стекла размерами 6000x3210 мм.

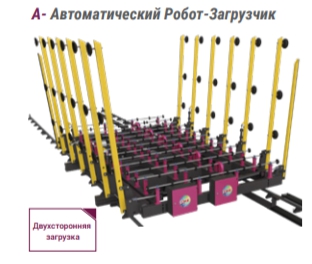

  1. Автоматический робот загрузки стекла;

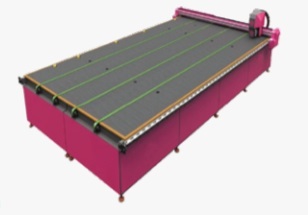

  2. Стол для резки стекла с ЧПУ;

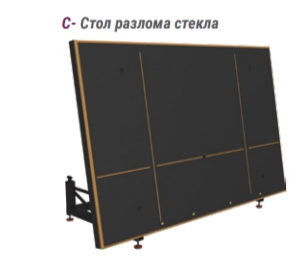

  3. Стол для разлома стекла.

Механические характеристики:

  • Тяжелая и прочная стальная конструкция обеспечивает работу без вибрации;
  • Качество резки и правильная разломка стекла осуществляется благодаря тщательно обработанной поверхности стола;
  • Поверхность стола выполнена из прочного МДФ толщиной 22 мм;
  • Поверхность стола покрыта долговечным и прочным слоем войлока;
  • После нанесения всех осей осуществляется одноразовое точное движение резака при помощи ЧПУ;
  • Автоматическая транспортировка стекла при помощи долговечной ременной системы из блока загрузки на стол для резки стекла;
  • Система спиральной зубчатой рейки обеспечивает точность и долговечность качества резки;
  • Резцы с долговечными металлическими головками;
  • Чувствительный режущий мост;
  • Перемещение столешницы в вертикальное/горизонтальное положение для загрузки стекла при помощи гидравлики;
  • Механическая система позиционирования для разметки и загрузки стекла;
  • Электронная система позиционирования с лазерным сканером;
  • Сканирование фигурного стекла лазерным сканером;
  • Автоматическая система безопасности для предупреждения схождения резца со стекла;
  • Прямая и фигурная резка стекла;
  • Зачистка прямого и фигурного стекла (Low-E);
  • Автоматическое регулирование скорости резки обычного и Low-E стекла;
  • Долговечные металлические щетки для зачистки Low-E (патент cms);
  • Высокотехнологичная группа алмазной головки резца;
  • Автоматическая регулировка давления алмазной головки в зависимости от толщины и формы стекла;
  • Функция резки стекла с финиловой пленки;
  • Разломочные рейки, для разлома нарезанного стекла, передвигаются по оси X и Y при помощи пневматической системы;
  • Максимальное складтрование 5+5 стекол;
  • Автоматические лапы с вантузами для загрузки стекла.

Гидравлическая система:

  • Предохранительная система высокого давления;
  • Быстро и надежно передвигающиеся 2 гидравлических цилиндра;
  • Автоматическая система блокировки при отключении электроснабжения;
  • Плавная остановка благодаря электронной функции замедления в конце движения.

Система воздушной подушки:

  • Сбалансированный вентилятор с предупреждением вибрации;
  • Вентилятор высокого давления и притока воздуха;
  • Система равномерного распределения воздуха на поверхности столешницы стола;
  • Энергосберегающая система пневмоаппарата;
  • Быстрое позиционирование благодаря пневмоаппарату с эффектом вакуумного захвата стекла.

Программы оптимизации:

2-х языковая Система Оптимизации резки (Perfect Cut Suite) (с возможностью использования из офиса и у оборудования) состоит из следующих модулей:

Благодаря зеркальной функции программы возможность резки ламинированного стекла.

  • Perfect CUT Программа оптимизации резки стекла
  • Perfect CAD Используется в качестве программы черчения
  • Perfect DXF Для открытия файлов с расширением DXF
  • Perfect LABEL Используется в качестве программы для печати этикеток.
  • Perfect Shape Архив с готовыми параметрами стекол различной формы
  • Perfect TV Отражает на ЖК-экране планы разлома стекла
  • Perfect Scan Программа сканирования объекта

Система управления:

  • Обеспечивает наиболее быструю резку стекла путем движения по осям при помощи сервоуправления;
  • Благодаря операционной системе Windows обеспечивает легкость в использовании;
  • Экран оператора возможно переключить на желаемый язык пользователя;
  • Передача данных на стол резки посредством кабельной сети или USB флэш-память;
  • Дистанционное управление предоставляет возможность доступа к системе в случае возникновения проблем;
  • CD/DVD-Rom драйвер, сетевая карта, оперативная память 1 Гб, процессор Intel Atom, жесткий диск 300 Гб;
  • 19-дюймовый ЖК монитор.

Дополнительные опции:

  • Электронный барьер безопасности в качестве дополнительной опции;
  • Стеллажи для складирования стекла.

Тех. Характеристики

FCL 3725 SL V3 FCL 4000 SL V3 FCL 6032 SL V3

Рабочие характеристики

Максимальный размер стекла 3700 x 2550 mm 4000 x 2850 mm 6100 x 3400 mm
Толщина разрезаемого стекла 2 - 19 mm 2 - 19 mm 2 - 19 mm
Скорость резки 200 м/мин 200 м/мин 200 м/мин
Скорость зачистки Low-E 80 м/мин 80 м/мин 80 м/мин
Точность резки +/- 0,25 mm +/- 0,25 mm +/- 0,25 mm
Система передвижения Зубчатые рейки Зубчатые рейки Зубчатые рейки
Криволенейная резка и зачистка Low-E
Автоматическая регулировка давления
Автоматическая регулировка скорости резки
Лазерный сканер
Электронная система позиционирования
Электронная система смазки
Нарезка виниловой пленки
Нарезка виниловой пленки
Подвижная структура робота загрузки Гидроцилиндрическая Гидроцилиндрическая Гидроцилиндрическая
Программа оптимизации Perfect
Cut Suite
Perfect
Cut Suite
Perfect
Cut Suite
Замена инструментов
Электронный барьер
Операционная система Windows 7 Windows 7 Windows 7
Передача данных к столу для резки стекла Кабельная сеть или USB флэш-память Кабельная сеть или USB флэш-память Кабельная сеть или USB флэш-память
Резервуар для масла 2 шт. 2 шт. 2 шт.
Количество вентиляторов (Клапанных) 2 2 2
Количество разломных реек (X+Y) 2+1 2+1 3+1

Габариты и вес

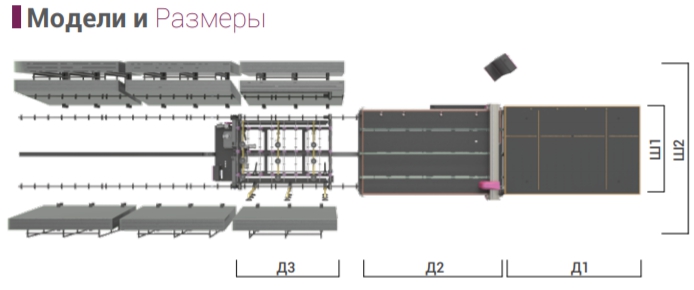

Ширина 4800 mm 4970 mm 7940 mm
Длина 24000 mm 24810 mm 33500 mm
Рабочая высота 900 mm 900 mm 900 mm
Высота стола в вертикальной позиции 2570 mm 2570 mm 3300 mm
Вес 7593 кг 8500 кг 15860 кг
Давление воздуха 6 бар 6 бар 6 бар
Расход воздуха 500 л/мин 500 л/мин 500 л/мин

Электрические характеристики

Напряжение 400 В 3NPE 400 В 3NPE 400 В 3NPE
Частота 50/60 Гц 50/60 Гц 50/60 Гц
Полная мощность 18 кВт 18 кВт 33 кВт
