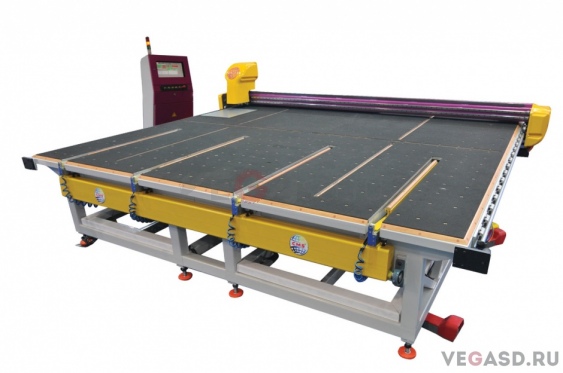

Стол для автоматической резки и зачистки стекла YCKM

Стол для автоматической резки и зачистки стекла YCKM
по запросу
В наличии
Заказать

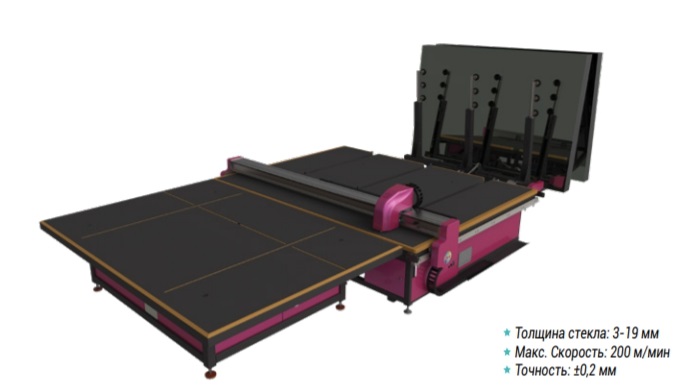

Оборудование YCKM-SL-V3 используется для автоматической резки и зачистки обычного и Low-E стекла по требуемым размерам и формы (эллипс, круг, прямоугольная форма и т.д.). Благодаря программе оптимизации, выполняется качественная и высокоскоростная резка листа стекла, находящегося на столе, с минимальным отходом стекла.

Механические характеристики:

  • Тяжелая и прочная стальная конструкция обеспечивает работу без вибрации;
  • Качество резки и правильная разломка стекла осуществляется благодаря тщательно обработанной поверхности стола;
  • Поверхность стола выполнена из прочного МДФ толщиной 22 мм;
  • Поверхность стола покрыта долговечным и прочным слоем войлока;
  • После нанесения всех осей осуществляется одноразовое точное движение резака при помощи ЧПУ;
  • Система спиральной зубчатой рейки обеспечивает точность и долговечность качества резки;
  • Резцы с долговечными металлическими головками;
  • Чувствительный режущий мост;

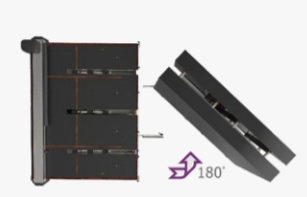

  • Перемещение лап в вертикальное/горизонтальное положение для загрузки стекла;
  • Механическая система позиционирования для разметки и загрузки стекла;
  • Электронная система позиционирования с лазерным сканером;
  • Сканирование фигурного стекла лазерным сканером;
  • Автоматическая система безопасности для предупреждения схождения резца со стекла;
  • Прямая и фигурная резка стекла;
  • Зачистка прямого и фигурного стекла (Low-E);
  • Автоматическое регулирование скорости резки обычного и Low-E стекла;
  • Долговечные металлические щетки для зачистки Low-E (патент CMS);

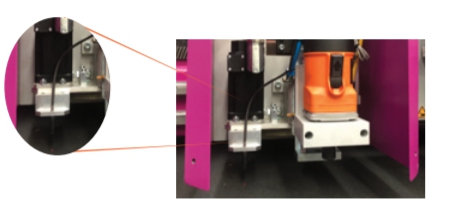

  • Высокотехнологичная группа алмазной головки резца;
  • Автоматическая регулировка давления алмазной головки в зависимости от толщины и формы стекла;
  • Функция резки стекла с финиловой пленки;
  • Разломочные рейки, для разлома нарезанного стекла, передвигаются по оси X и Y при помощи пневматической системы.

Система воздушной подушки:

  • Сбалансированный вентилятор с предупреждением вибрации;
  • Вентилятор высокого давления и притока воздуха;
  • Система равномерного распределения воздуха на поверхности столешницы стола;
  • Энергосберегающая система пневмоаппарата;
  • Быстрое позиционирование благодаря пневмоаппарату с эффектом вакуумного захвата стекла.

Программы оптимизации:

Благодаря зеркальной функции программы возможность резки ламинированного стекла.

Система Оптимизации резки (Perfect Cut Suite) состоит из следующих модулей:

  • Perfect CUT Программа оптимизации резки стекла
  • Perfect CAD Используется в качестве программы черчения
  • Perfect DXF Для открытия файлов с расширением DXF
  • Perfect LABEL Используется в качестве программы для печати этикеток.
  • Perfect Shape Архив с готовыми параметрами стекол различной формы
  • Perfect TV Отражает на ЖК-экране планы разлома стекла
  • Perfect Scan Программа сканирования объекта

Система управления:

  • Обеспечивает наиболее быструю резку стекла путем движения по осям при помощи сервоуправления
  • Благодаря операционной системе Windows обеспечивает легкость в использовании
  • Экран оператора возможно переключить на желаемый язык пользователя
  • Передача данных на стол резки посредством кабельной сети или USB флэш-память
  • Дистанционное управление предоставляет возможность доступа к системе в случае возникновения проблем
  • CD/DVD-Rom драйвер, сетевая карта, оперативная память 1 Гб, процессор Intel Atom, жесткий диск 300 Гб
  • 19-дюймовый ЖК монитор

Дополнительные опции:

Электронный барьер безопасности в качестве дополнительной опции, стоимость 1.500€

YCKM-3700-SL-V3
Характеристики
Максимальный размер стекла 3700 x 2550 mm
Толщина разрезаемого стекла 2 - 19 mm
Скорость резки 130 м/мин.
Скорость зачистки Low-E 80 м/мин.
Точность резки +/- 0,25mm.
Осевое управление Сервопривод
Система передвижения Зубчатые рейки
Криволенейная резка и зачистка Low-E
Автоматическая регулировка давления
Автоматическая регулировка скорости резки
Лазерный сканер
Электронное позиционирование
Нарезка виниловой пленки
Дистанционное управление
Программа оптимизации Система оптимизации Perfect Cut Suite
Электронный барьер
Операционная система Windows 7
Передача данных к столу для резки стекла Кабельная сеть или USB флэш-память
Резервуар для масла 2 резервуара для масла
Количество вентиляторов (Клапанных) 2
Количество разломных реек (X+Y) 2 + 1

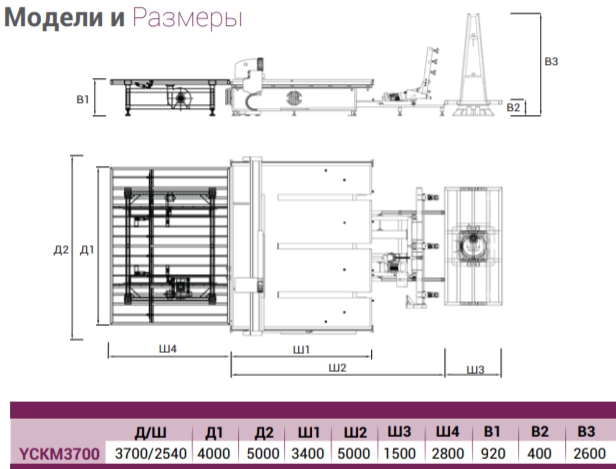

Ширина 4490 mm
Длина 3700 mm
Длина 1570 mm
Требуемая минимальная высота 2820 mm
Вес 3735 кг
Давление воздуха 6 бар
Расход воздуха 250 л / мин
Напряжение 400В ~ 3P N PE
Частота 50 Гц / 60 Гц
Полная мощность 11 кВт
Стандарт
Нет
Дополн.опция
