Стол для автоматической резки Robi 5000K

Стол для автоматической резки Robi 5000K
по запросу
В наличии
Заказать

Широко известно, что залогом успеха практически в каждой области является профессионализм и многогранный открытый подход к любому вопросу. Наша компания приняла своей главной задачей предоставление польским компаниям доступ к новейшим технологиям и их использованию в технических решениях для поддержания высокого уровня качества на каждом этапе производственного процесса.

Наша компания является ведущим польским производителем автоматического оборудования для обработки стекла, предназначенных для больших и малых, отечественных и зарубежных заводов по производству ламинированного стекла.

В настоящее время все больше и больше сложных форм готовых изделий из стекла (в искусстве, оптике, строительстве, автомобилях, и тд.) , которые навязывают нам применять уникальные технические решения и новые технологии. Мы стараемся сделать наши продукты инновационными и соответствовавшими европейским и международным стандартам и качеству, чтобы конкурировать с продуктами других производителей. В то же время мы стараемся следить за рынком и держать цены на разумном уровне.

В наших машинах мы используем комплектующие известных компаний- лидеров в области промышленной автоматизации (BOSH REXROTH, Schneider Electric).

Наше последнее достижение в этой области является полностью автоматизированные столы типа Robi 5000K, которые начали производство в 2008 году, для резки листового стекла.

Robi 5000K представляет собой стол, который режет листовое стекло, размерами 3210 x 2550mm. Резка проходит полностью автоматически, на основе специальной версии программного обеспечения WinSzyby2.

Автоматический стол Robi 5000K производится в соответствии с действующей директивой  2006/42/EC, которая в ступила в польское законодательство в Министерстве Экономики, Труда и Социальной политики, от 10.04.2003 о существенных требованиях к безопасности машин и компонентов - Dz. In Nr 91 poz.858.

Техническое описание

Автоматический стол для резки  представляет собой стол, предназначенный для формовой и прямой резки листового стекла. Резка осуществляется с очень высокой скоростью и точностью.

Базовая конструкция выполнена из сварных профилей и защищена двумя слоями краски, антикоррозией и эмалью. Стол DO 5000 K состоит из твердой базы, подвижного стола и выключателей. Платформа может быть поднята пневматически и установлена под углом от 0 до 80 градусов. Это облегчает нагрузку на панели.

Надежный механизм в сочетании с жесткостью конструкции позволяет режущей головке резать стекло в диапазоне от 2 до 19 мм.



Идеально выровненная поверхность стола покрыта сукном, которое обеспечивает максимальную производительность и эффективность воздушной подушки безопасности,  помогая продвигать и разделять листы.



Структура

Наши машины сделаны из компонентов известных немецких компаний:

 REXROTH

 BERGER LAHR – SCHNEIDER ELECTRIC

И японских:

 IDEC

 ISEL



Прочная конструкция стола состоит из крепкого фундамента, каркаса и режущий мостик.

Внутри конструкции имеются:

 Электрический шкаф

 Воздуходувки для производства воздуха в воздушной подушке



Оба вентилятора оснащены специальным устройством для регулирования потока воздуха, направленного на плоскости стола (опция). Это позволяет нам получить сопротивление в воздушной подушке соответственно нарезанным определенной толщины панели.

В каркасе находится масляный бак.  Количество поступаемого масла контролируется клапаном на режущей головке. Открытие клапана осуществляется автоматически (электронным блоком управления) в начале цикла резки.



Рабочая поверхность

Суконное покрытие рабочей поверхности стола оснащена следующим:

 Воздушная подушка для легкой укладки листа

 Ролики для позиционирования стекла



Ролики появляются сразу после нажатия на кнопку "rollers up". После операции установки автоматически убираются, для предотвращения случайных повреждений.



Резка моста головкой

Путем удаления из конструкции моста, вал трансмиссии (мост приводится в движение двумя двигателями), машина может работать с очень высоким ускорением без каких-либо деформаций и вибраций, что позволяет производить более точную резку заготовок любой формы. Мост (ось X) и головка (ось Y) двигаются по стальным рельсам и идут через зубчатую трансмиссию. Оси X, Y, Z приводятся в движение бесщёточным двигателем.

Режущая головка оснащена клапаном для регулирования давления режущего колеса, в зависимости от толщины стекла и снижения скорости. Давление показано на датчике при нажатии на красную кнопку.

Режущая головка оснащена механической и электрической системой безопасности:

 Колеса, расположенные по сторонам режущего блока используются для предотвращения скольжения стекла во время подъема головки (например, в случае неровного края или измельченного стекла).

 датчик который обнаруживает отсутствие стекла под режущей головкой



Возможно сделать таблицу в S версии, которая дополнительно оснащена дробилкой для удаления lowE. Это дополнительные опции и их стоимость  5.000 EURO.



Электроустановка

Электрические установки осуществляются в соответствии со стандартами CE.

Панель управлении является отдельной частью.

Мощность: 400 / 50 Гц .

Технические детали

Длина x Ширина стола

4.000 мм x 3.000 мм

Высота

900 мм

Рабочая поверхность

3.400 мм x 2.600 мм

Подача – продольная

2.5 м/с

Подача – крестовая

2.5 м/с

Тип привода подачи

зубчатый

Тип привода

Пневматический

Точность резки

+/- 0.25 мм



Программное обеспечение - WinSzyby 2

WinSzyby2 это программа являющаяся продолжением и расширенной версией программы WinSzyby. Эта программа предназначена для оптимизации сбора и ввода данных, который будет использоваться для автоматического управления стекло-монтажного стола.

Текущая версия совместима с последней версией Windows Vista. Использование пользовательского интерфейса MS Windows ускоряет изучение сервиса, позволяет с комфортом использовать программы, также хорошо как другие средства управления компьютером.

Последняя версия имеет множество улучшения, такие как автоматический поиск стекла на столе, или современная поддержка драйверов USB NextMove ESB-2 Baldor.

Приложение позволяет вырезать фигуры как из библиотеки шаблонов, так и из DXF файлов (очень популярный в векторе компьютерной графики).

Импорта и экспорт данных теоретически неограничен, потому что компания позволяет настроить программу в соответствии с вашими потребностями.

Оптимизация алгоритмов, используемых в программе для более эффективного использования стекла, предоставляет минимальный процент отходов от резки. Новая версия включает ряд усовершенствований для ускорения и избегания поломок стекла.

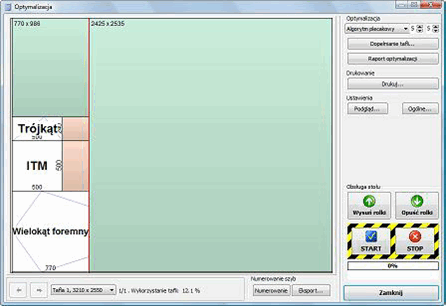

Предварительный просмотр оптимизированного листа направлен на оказании помощи при резке и при поломке стекла,  цветного стекла с заготовками, отходы и длинные линии стекла, которые треснули. Предварительный просмотр может свободно конфигурировать в соответствии с потребностями пользователей.

Это программное обеспечение позволяет импортировать файлы из других программ.



Основная информация

Параметры резочного стола

Размеры стекла

3.210 мм x 2.550 мм

Макс. толщина стекла

19 мм

Мин. толщина стекла

2 мм

Макс. Скорость резки до

120 м/мин

Ускорение режущей головки

3 м/с2

Начало координатных осей

Левый нижний угол

Защита от падения ножа

Да

Точность резки

+/- 0.25 мм

Контроль давления резки

Да

Автоматическая подача масла

Да

Установленная маржа - оптимизация + данные для оптимизации

Мин. o Макс. 50

Режущая маржа – вырезание от оптимизации может быть пропущено – маржа 0,0

Да

Резка визуализаций

Да

Флопик

Да

Чтение данных “on line” с визуализацией

Да

Резка формы в зависимости от формы в каталог

Да

Коррекция режущего диска

Да

Задержка первых движений

Да

Ручной ввод данных (с клавиатуры)

Да

Цвет

Серый

Покрытие сторон стола

Да







Дополнительные опции

Воздушная подушка

Лазерный датчик для позиционирования листового стекла

Возможность резки многослойного стекла (двойной ноль)

Функция плоттера

Сканер шаблонов

Возможность передачи данных по сети

Программное обеспечение для управления и оптимизации – WinSzyby 2

Панель управления с сенсорным экраном

ПК
