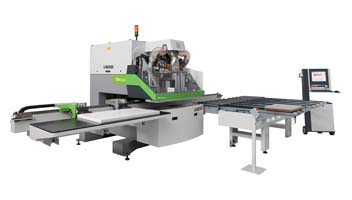

Сверлильно-присадочный центр с ЧПУ Biesse Skipper 130

Сверлильно-присадочный центр с ЧПУ Biesse Skipper 130
по запросу
В наличии
Заказать



Сверхгибкий сверлильно-присадочный центр с ЧПУ Skipper 130, производство Biesse (Италия)

Станок с 2 рабочими группами, верхней и нижней, оснащенными 82 независимыми шпинделями.

Обрабатываемые панели

(указанные данные относятся к присадке и/или фрезерованию)

  Минимальный размер, мм Максимальный размер, мм

Длина

90 3.000

Ширина

70 1.300 (*)
Толщина 8 (**) 90



(*) При значениях длины, превышающих 2.500 мм и ширины, превышающих 1.000 мм обработка должна производиться при загрузке по одной панели.

(**) При значениях длины, превышающих 2.000 мм, минимальная обрабатываемая толщина увеличивается до 13 мм

размеры рабочих обласей режущего инструмента

(указанные значения – мин. макс. – относятся к оси инструмента)

По длине (X)
Вертикальные отверстия 0 - 3.000 мм
Горизонтальные отверстия по X 0 - 3.000 мм
Горизонтальные отверстия по Y 0 - 3.000 мм
Фрезерованные сплошные отверстия (с электрошпинделями) 0 - 2.500 мм
Фрезерованные частичные отверстия (с электрошпинделями) 0 - 3.000 мм
Сплошные пазы (пилой) по X 0 - 2.500 мм
Частичные пазы (пилой) по X 0 - 3.000 мм



По ширине (Y)
Вертикальные отверстия по Y 0 - 1.300 мм
Вертикальные отверстия с "System 32" 32 - 1.076 мм
Горизонтальные отверстия по X 0 - 1.140 мм
Горизонтальные отверстия по Y 105 - 1.149 мм
Фрезерованные отверстия (с электрошпинделями) 0 - 1.016 мм
Пазы (пилой) по X 120 - 1.030 мм
По толщине (Z) 0 - 90 мм



Станина станка выполнена из сварной толстой листовой стали, с внутренними ребрами жесткости для противостояния воздействию максимальных производственных нагрузок.

Рабочие группы

Skipper располагает 82 независимыми шпинделями, 41 – на верхней рабочей группе и 41 – на нижней; обе рабочие группы установлены в зеркальном отражении и каждая из них включает:

  1. 31 вертикальных независимых шпинделя с межосевым расстоянием 32 мм, с системой крепления инструмента при помощи установочных винтов, из которых:
    • 11 выставлены линейно вдоль оси 'X' - "System 32"
    • 3+3 выставлены линейно по оси 'X' двумя последовательными рядами ('0' – мин. рабочая область по 'Y')
    • 7+7 выставлены линейно по оси 'Y' двумя параллельными ядами
  2. 10 горизонтальных независимых шпинделя, ориентированных по 'X+', 'X-' и 'Y-', с системой крепления инструмента при помощи установочных винтов, из которых:
    • 8 ориентированы по оси 'X' (4 с двойным выходом)
    • 2 ориентированы в отрицательном направлении по оси 'Y'
