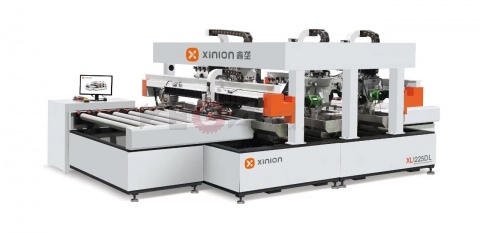

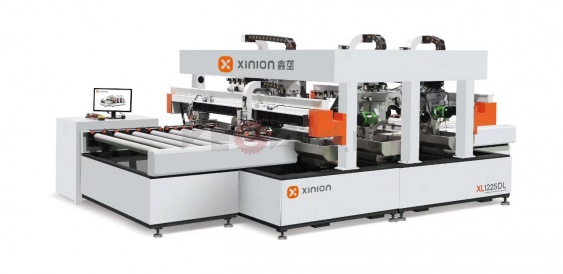

Автоматическая горизонтальная машина обработки кромки стекла XL1225L

Сосредоточьтесь на интеллектуальной стабильности, высокой эффективности и энергосбережении машины для обработки кромки стекла.

• Новая концепция дизайна, три моста и четыре головки механической конструкции.
• Использование контроллера движения для замены традиционного ПЛК, программирование шины Ether CAT, высокая скорость передачи, поддержка сетевого подключения.

Автоматическая горизонтальная машина для обработки кромки стекла - это специальное оборудование для снятия фаски со стекла, которое отличается экономичностью, высокой эффективностью и автоматическим определением ширины и толщины стекла. Он подходит для обработки полого стекла и стекла разных размеров для зданий, дверей и окон и может быть подключен к автоматической производственной линии для серийного и крупносерийного производства.

Преимущества:

• После позиционирования дадчика режим бесконтактного позиционирования стекла неудобно носить, а срок службы увеличивается.
• Легко справляется с требованиями обработки стекла толщиной 3-12 мм.

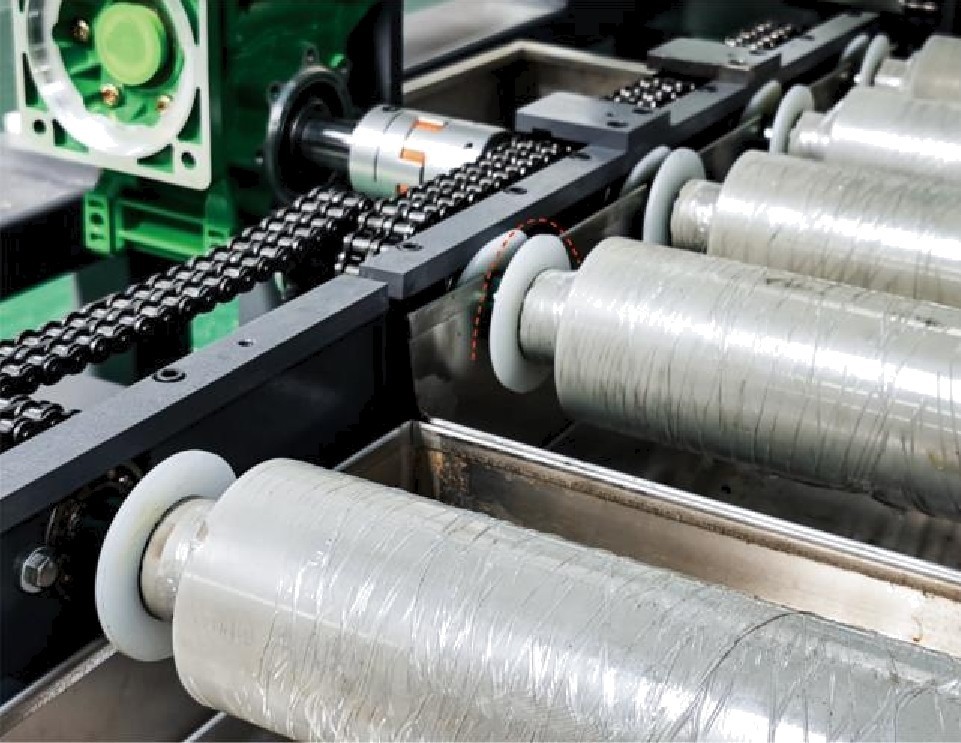

• Использование двухрядной роликовой цепной передачи для плавной транспортировки и снижения уровня шума.
• Луч принимает наклонную голосовую передачу, а скорость достигает 40 м/мин, что делает повторное позиционирование более точным и устойчивым.
• Шлифовальный круг имеет поперечную конструкцию с верхней и нижней фасками, так что стекло можно тщательно шлифовать внутри и снаружи.
• Без вращения шлифовальной головки позиционирование точное, эффективность выше, а частота отказов значительно снимается.

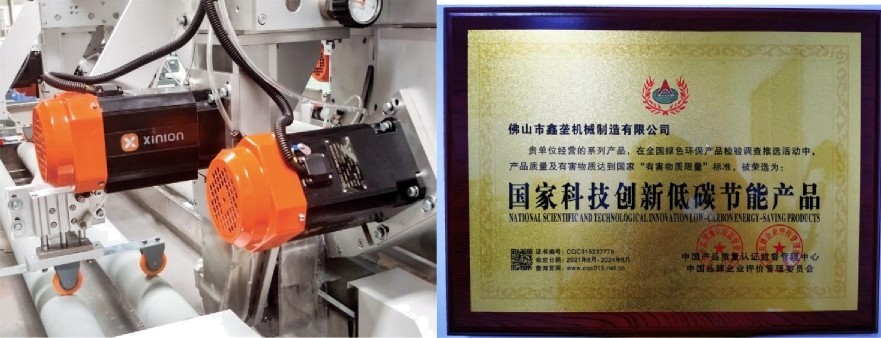

Энергосберегающий двигатель с постоянными магнитами:

Средняя потребляемая мощность энергосберегающих двигателей с постоянными магнитами на квадратный метр составляет 0,02-0,025 кВтч. (он может соответствовать национальному стандарту с низким уровнем выбросов углерода и энергосбережения)

Подробное введение:

Оригинальная конструкция водонепроницаемой конструкции, с двойной водонепроницаемой резиной и пластиной из нержавеющей стали внутри, а затем покрыта защитным кожухом. Это полностью предотвращает дефект от воды и некроз  резинового роликового подшипника. Вам не нужно беспокоиться о замене подшипника и остановки производства. Вероятность замены запчастей и затрат на техническое  обслуживание системы трансмиссии практически сведена к нулю. Ежедневное  использование требует только регулярной дозаправки маслинного бака для автоматической смазки всех систем станка.

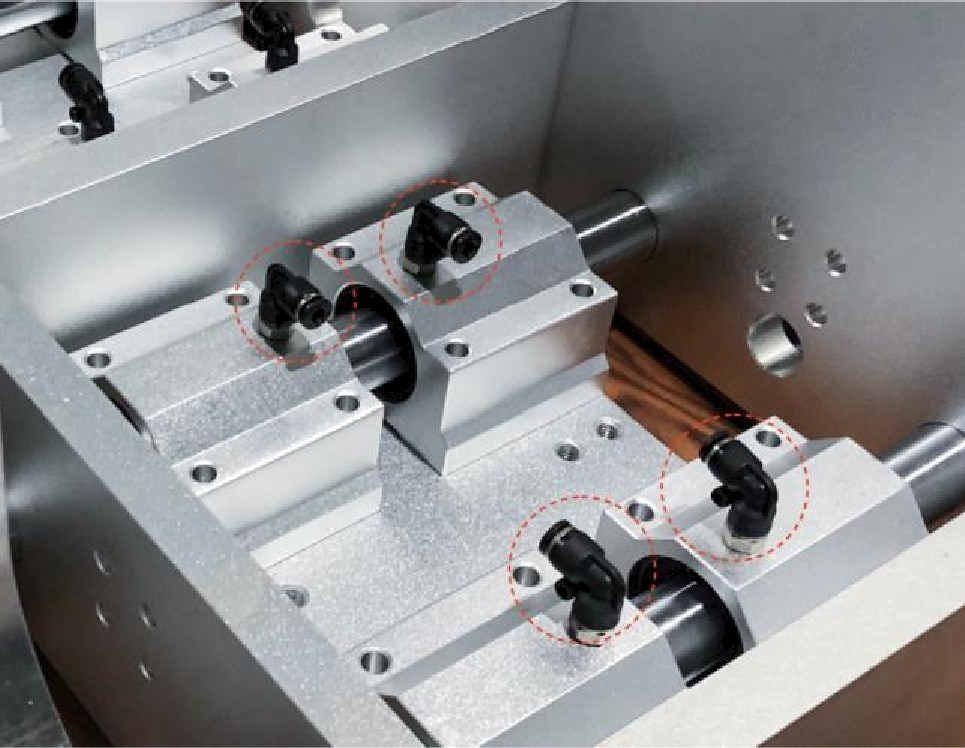

Запатентованная структура:

Большое количество подшипников, небольшая вибрация шлифовальной головки, большое пространство для регулировки при замене шлифовального круга.

Специально подобранное гнездо подшипника и подшипник смазочного гнезда могут гарантировать, что подшипник не будет ржаветь и нуждаться в дополнительном техническом обслуживании.

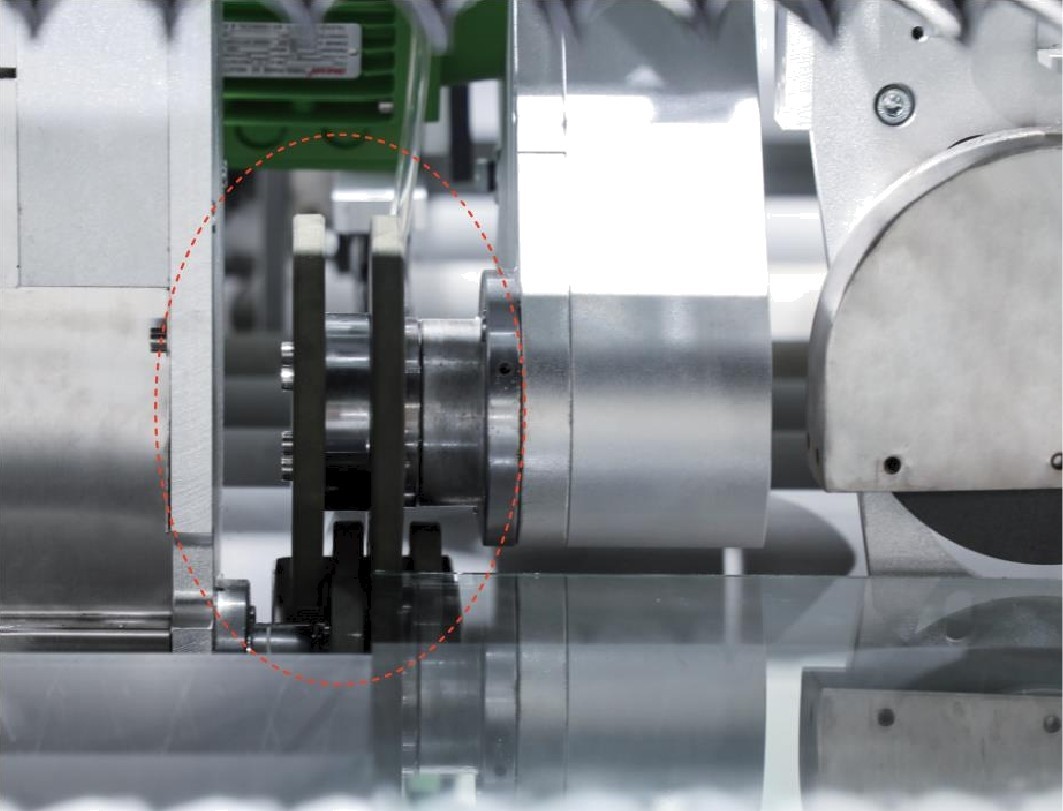

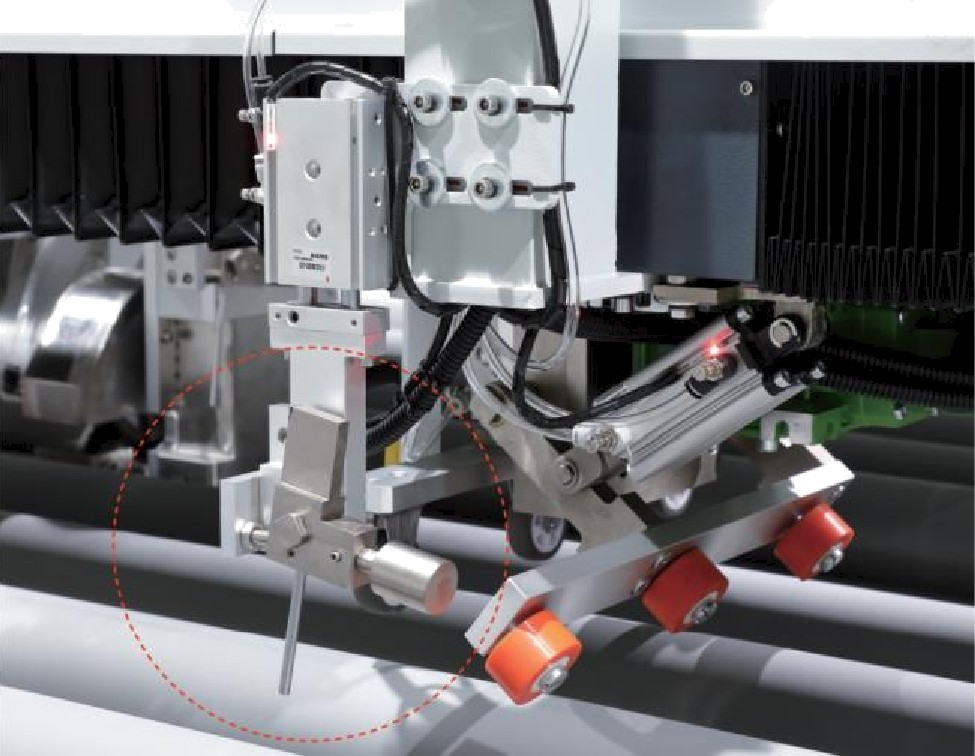

Обновленная версия структуры определения местоположения:

Механическая   конструкция  использует принцип рычага, который удобен для установки и регулировки. Это позволяет избежать проблем, связанных с большими зазорами    между традиционными переключателями хода и пружинными конструкциями с коротким сроком службы, которые часто приводят к неточному позиционированию.

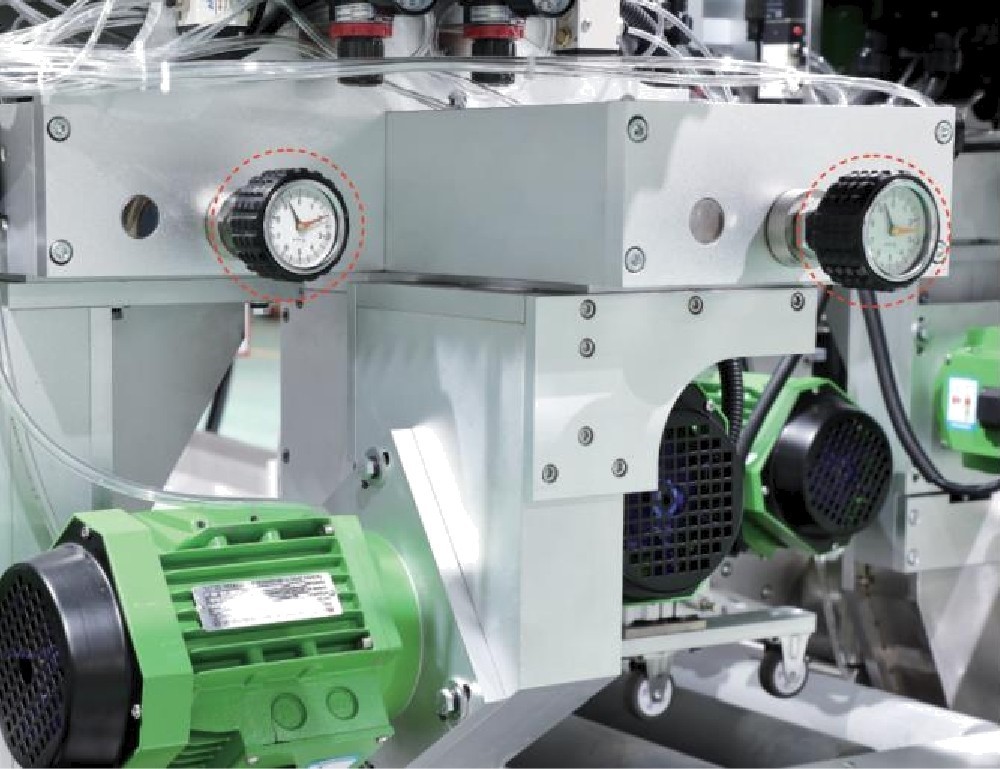

Исходное положение подачи шлифовального круга использует структуру регулировки маховика типа поддона, что удобно при замене шлифовального круга и перемещении без использования специального ключа, и может быть отрегулировано непосредственно путем поворота маховика, что является простым и удобным.

• Работайте с четвертой стороны слева и справа, чтобы уменьшить потери времени при работе в холостую, увеличить срок службы и удвоить эффективность обработки кромок.

• Ширина двойного ряда прижимных роликов для прижатия кромки стекла составляет всего 12-15 мм, что гарантирует отсутствие царапин на поверхности стекла.

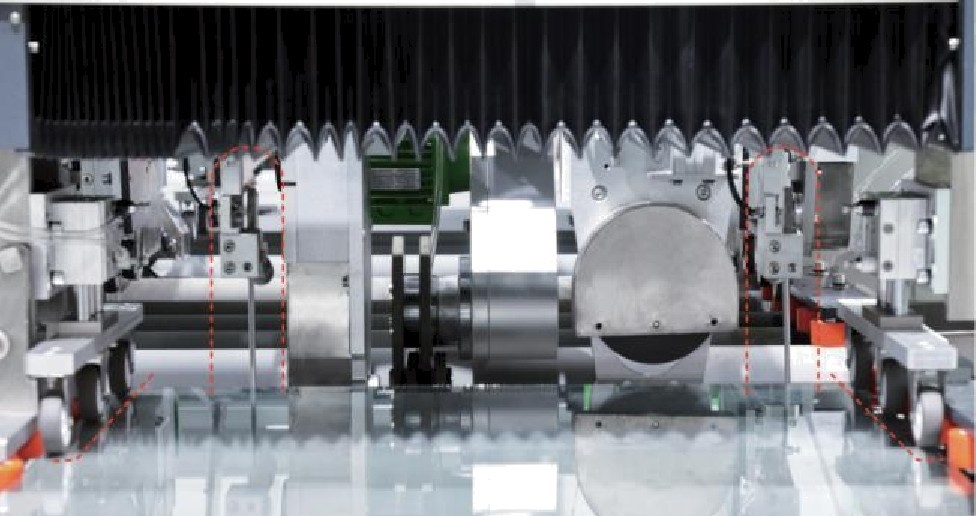

Верхняя и нижняя кромка поперечного круга для снятия фаски использует принцип статической подачи. (То есть кромка стекла находится в положении шлифовального круга, который находится перед верхней и нижней фасками. Шлифовальный круг сначала продвигается вперед, чтобы коснуться стекла, а затем шлифует кромку.)

Преимущества:

• По сравнению с относительным движением круга точность обработки удваивается, чтобы обеспечить шлифовку стекла от начала до конца.
• Когда верхний и нижний шлифовальные круги соприкасаются со стеклом одновременно, это не приведет к изгибу стекла и не приведет к высокой скорости окантовки и фрагментации или серьезному повреждению стекла.

Движение балки осуществляется косозубой передачей и зубчатым редуктором, трансмиссия бесшумна, а повторное позиционирование является точным, что решает  проблему неточного позиционирования конструкции зубчатого ремня, которая легко повреждает компоненты.

Стандартизированный производственный процесс:

Каждая часть каждого устройства пронумерована и занесена в номенклатуру компании, чтобы в любое время можно было отследить послепродажное состояние.

Технические параметры

Основная конфигурация:

Диаграмма последовательности работы двигателя и шлифовального круга

Ящик для инструментов

А. Одна копия руководства по эксплуатации, одна копия сертификата изделия, одна копия упаковочного листа, 1 копия списка инструментов, 1 копия гарантийного списка запасных частей и т. д.

В. Ящик для инструментов и набор инструментов.

С. Один комплект шлифовального круга (установлен на машине)

1. Дополнительные запасные части: 10 направляющих колес, 10 прижимных роликов.

Гарантийный список деталей
