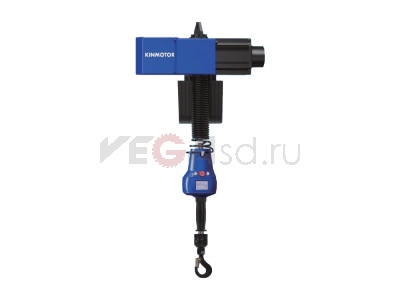

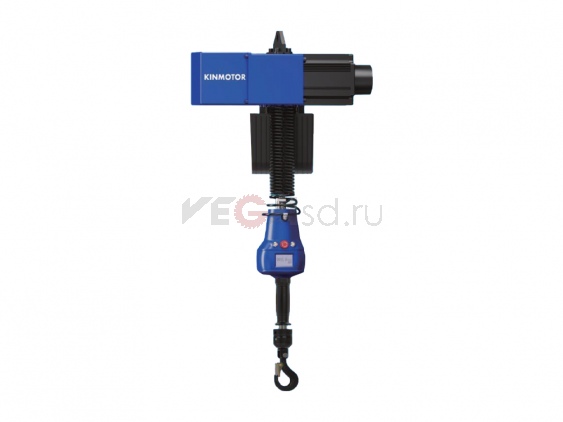

Интеллектуальный подъемник для рабочих станций серии Q5

Связь с ведущим специалистом
+7 (495) - 505 - 79 - 78 / info@vegasd.ru

Узнать цену Заказать

Особенности

Возможности продукта

Плавные ограничители
Точное позиционирование
Фотоэлектрическая индукция
Режим подвешивания
Плавное изменение скорости
Режим управления с помощью рукоятки
Защита от перегрузки
Защита от отскока
Защита от отключения питания

Технические характеристики

Параметр	Q5L010	Q5L020	Q5L030	Q5L050	Q5L060
Максимальная нагрузка (кг)	100	200	300	500	600
Скорость подъема (м/мин.)	0-16	0-13	0-11	0-10	0-8
Номинальная мощность (кВт)	0,55	0,75	1,1	1,5	1,5
Максимальный вертикальный ход (м)	2,8 (регулируемая)
Режим управления	Скользящая коаксиальная РУКОЯТКА
Масса (кг)	37	37	48	48	48
Характеристики цепи (мм)	5,0	5,0	6,3	6,3	6,3
Электропитание	Стандартное напряжение 380 В (опционально 220 В)
Рабочий уровень	3м/M6
Рабочая температура (°C)	-10°C~55°C

Примечание: Данные приведены только для справки при выборе, а фактические данные указаны на паспортной табличке изделия

Габариты (мм)

Размеры серийного продукта Q5L010/Q5L020

Размеры серийного продукта Q5L030/Q5L050

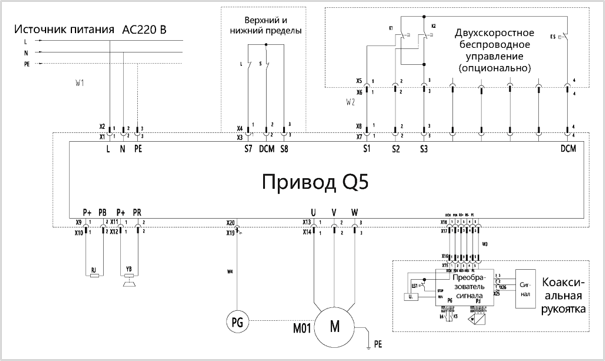

Электрическая схема

Примечание: Только для справки, фактическая линейка приведена в руководстве по эксплуатации.

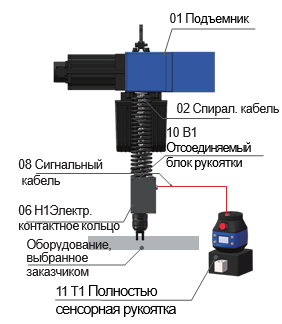

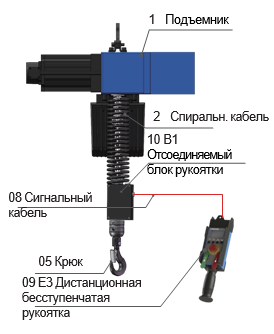

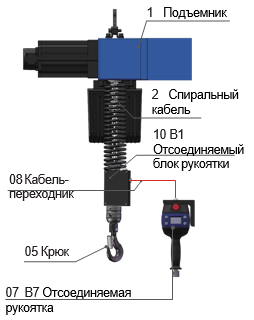

Рукоятка для интеллектуального подъемника Q5


Подходит, когда изделие имеет небольшой объем. Высота подъема невелика, чтобы можно было дотянуться до него.


Подходит для работы при большом объеме и на высоте, до которой нельзя дотянуться. Рукоятка подсоединяется к подъемнику через отдельный блок.			Способ управления - регулировка давления. Встроенная ручка на терминальном блоке. Блок ручки может быть сконструирован по индивид. заказу и иметь расширенную функциональность.

100 кг, 200 кг, 300 кг, 500 кг	Вращающиеся компоненты	Крюк с защитой от отсоединения

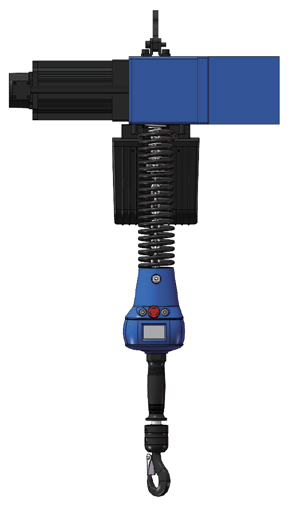

01 Классификация основ. подъемников	05 Крюк и вращающ. компоненты			H1 Электр. контактное кольцо (на выбор)


03 B4 Рукоятка (стандартная) (без газового контура)	04 B6 Рукоятка (на выбор) (без газового контура)	07 B7 Переносная рукоятка (на выбор)	10 E3 Дистанционная бесступенчатая рукоятка (на выбор) (по согласованию)	11 T1 Полностью сенсорная рукоятка (на выбор)

0,5 м стандарт

2 м на выбор

Беспроводной ПДУ

Соединительный элемент

08 Сигнальный кабель

Дополнительные аксессуары

Электрическая тележка

Модель	Макс. нагрузка (кг)	Скорость при полной нагрузке (м/мин.)	Скорость без нагрузки (м/мин.)	Масса (кг)
ED2-220	2200	12/1	15	8

Электрическая схема

Примечание: Только для справки, фактическая линейка приведена в руководстве по эксплуатации.
