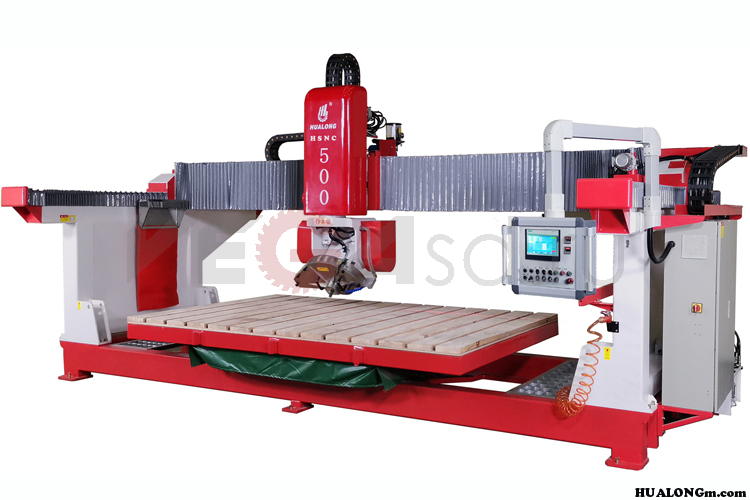

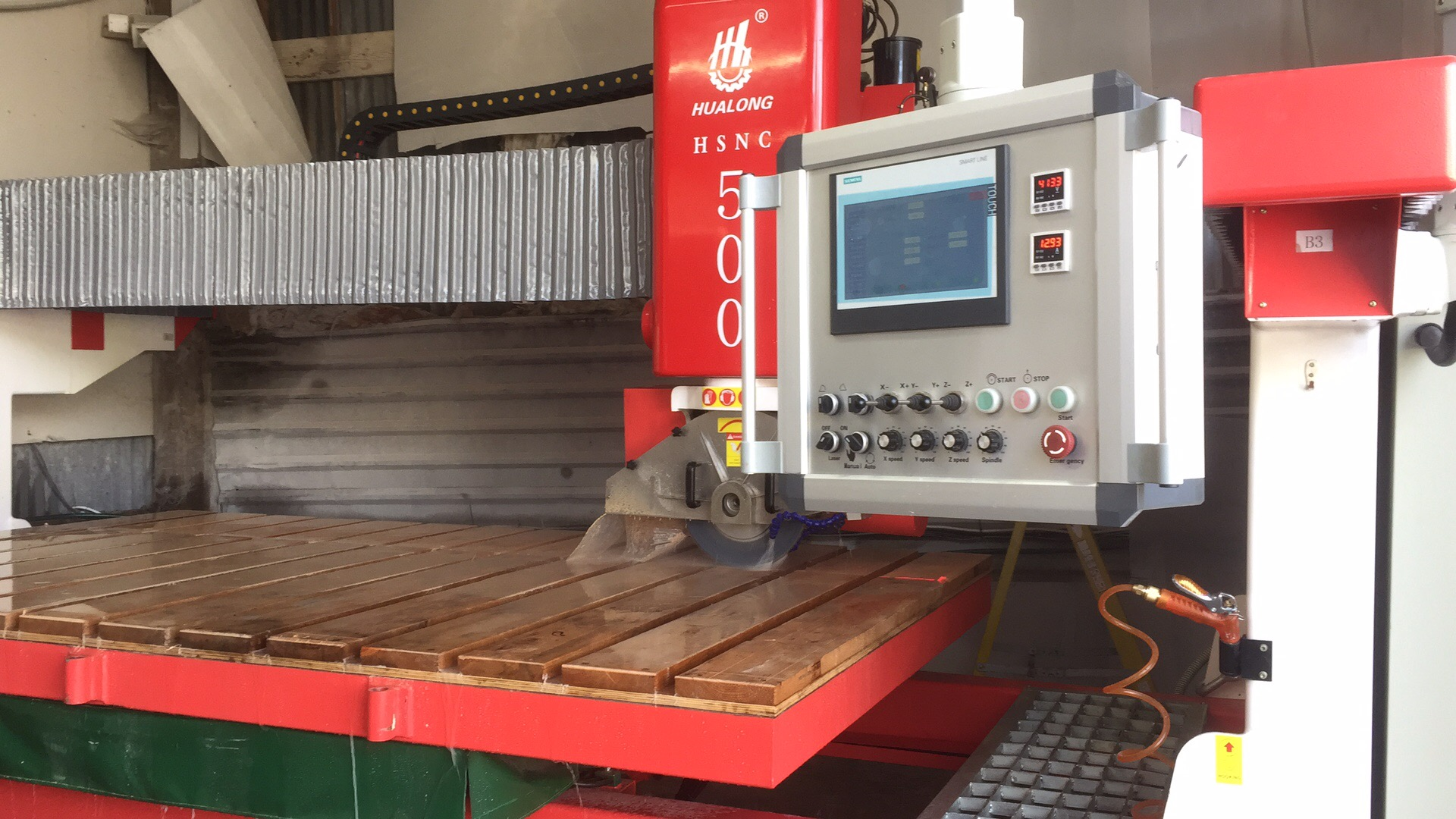

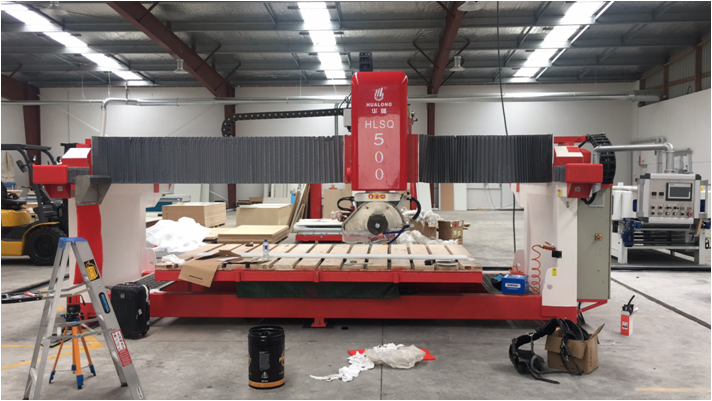

Мостовая пила по камню HSNC-500

Технические параметры

Описание назначения и конфигурации станка

HSNC-500 оснащен 3 интерполированными осями (X , Y ,  Z) для обработки мрамора, гранита и других природных и искусственных камней. Станок может сверлить и фрезеровать квадратные и прямоугольные, овальные и круглые фигуры.

Он позволяет выполнять широкий спектр обработки, например резку плит (прямые, квадраты, эллипсы, окружности, фаски) с использованием алмазного диска или сверлильных инструментов.

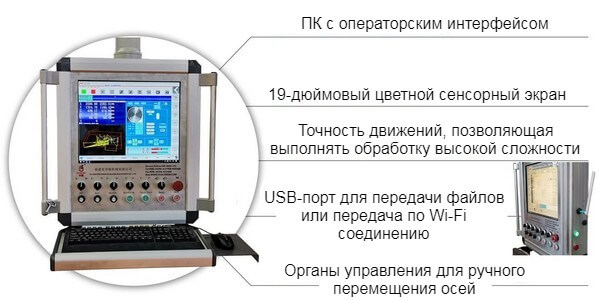

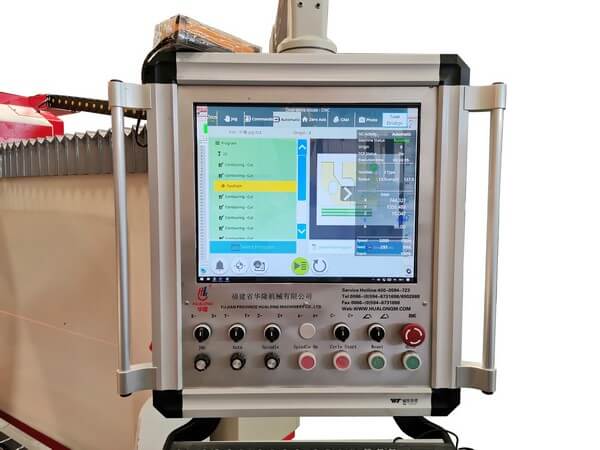

В машине используется 19-дюймовый промышленный компьютер из Италии и итальянские оригинальные серводвигатели для 3 интерполированных осей (X， Y， Z). Бренда - ESA, такой же как у Donatoni.

Станок использует оригинальное программное обеспечение итальянского бренда Pegasus, такое же, как и у Breton.

Функции и конфигурация машины перечислены ниже.

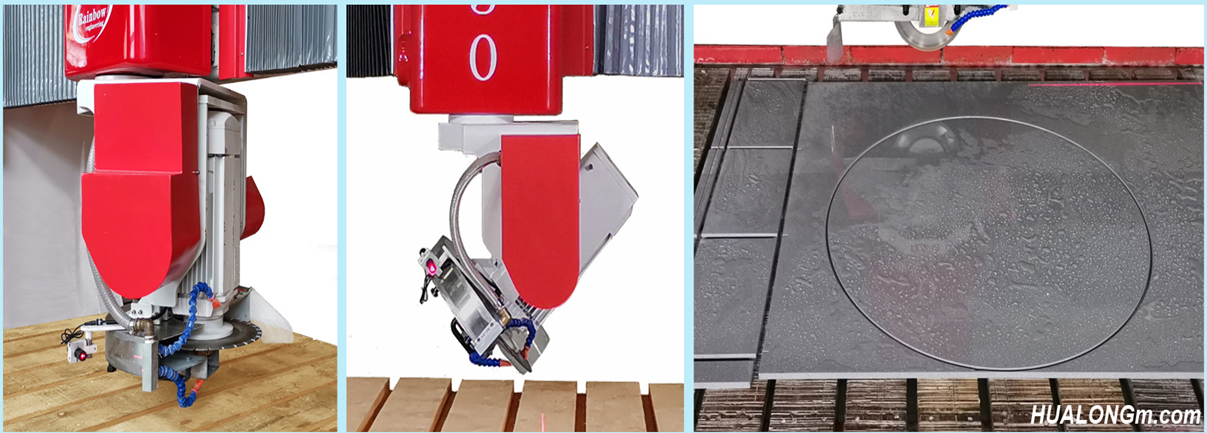

• Наклон головы 0 ° / 45 ° / 90 °, поворот головы 0 ° / 90 ° / 180 ° / 270 ° / 360 °.

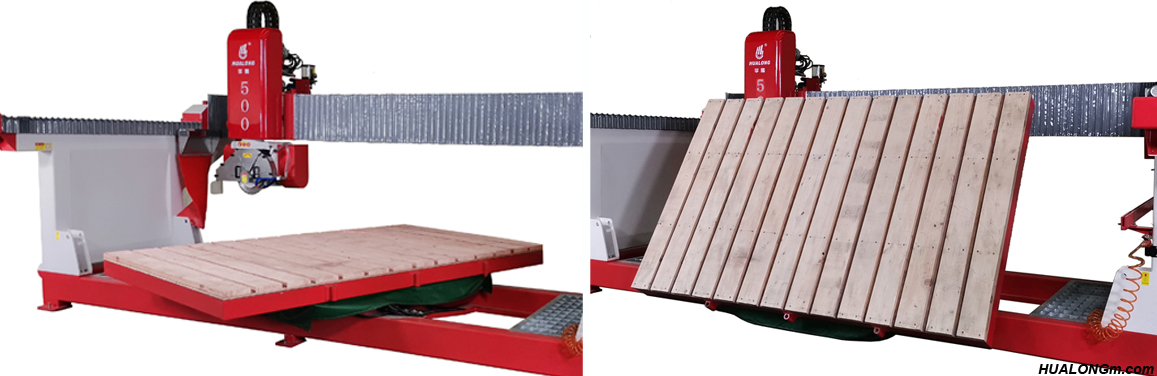

• Наклон стола от 0 ° до 85 °, поворот стола от 0 ° до 360 ° и остановка под любым углом.
• 0 ° - 90 ° - 180 ° - 270 ° полностью автоматическое позиционирование по прямой и резка под углом 45 градусов.

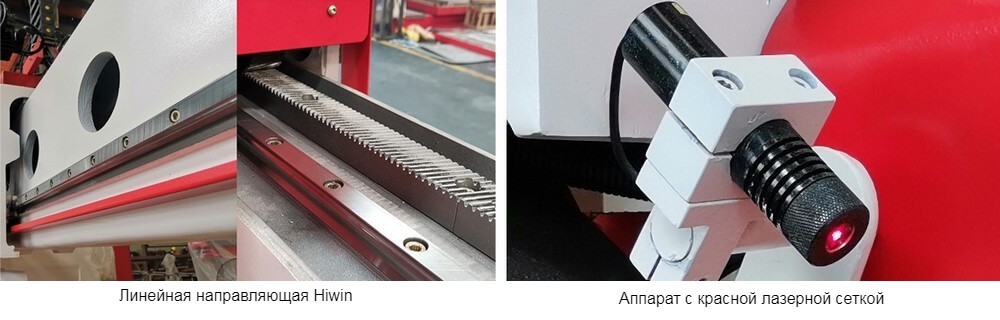

• Ось X, Y, Z использует линейную направляющую Taiwin Hiwin для перемещения, чтобы гарантировать высокую точность резки и стабильность движения.
• Электрические и электронные компоненты, соответствующие международным стандартам, должны быть легко приобретены, например, под торговой маркой Siemens.
• Станок оснащен функцией сверления и фрезерования для резки квадратных и прямоугольных, овальных и круглых раковин.

Конструкция и компоненты станка

1) Поперечная балка изготовлена из чугуна для обеспечения жесткости и гашения вибраций.

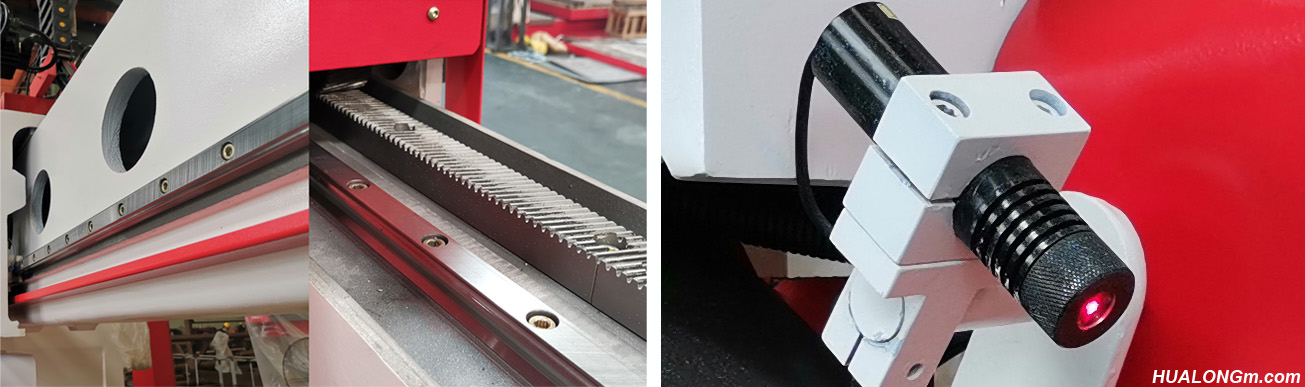

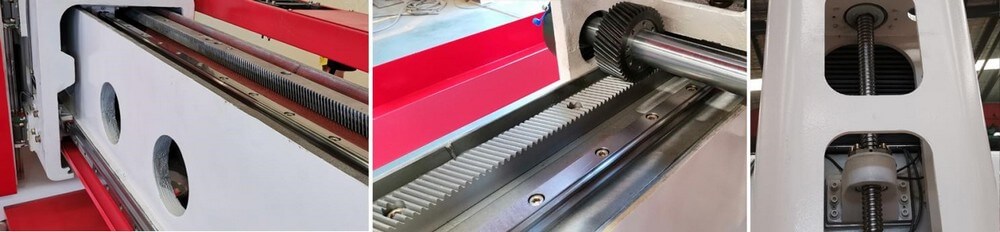

2) Шариковые рециркуляционные скользящие крестовины и косозубые рейки обеспечивают быстрые и точные перемещения по осям X, Y, со смазкой в масляной ванне и защитой сильфоном с лабиринтным закрытием.

3) Шариковая/предварительно натянутая гайка, смонтированная на рециркуляционном ролике, соединенная с линейными направляющими для вертикального перемещения шпинделя по оси Z, с автоматической смазкой консистентным смазочным материалом.

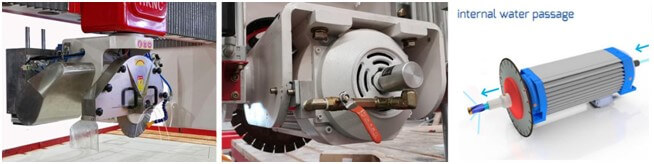

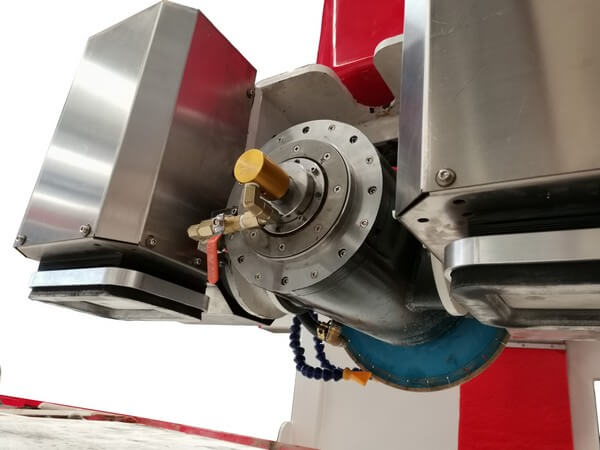

4) Высококачественные электрические шпиндели, управляемые инвертором, позволяют регулировать количество оборотов от 0 до 6000 об/мин и использовать лезвие и алмазные инструменты, такие как трубчатое сверло или фреза. Смена инструмента выполняется вручную.

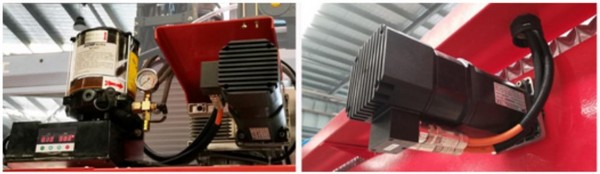

5) Цифровой серводвигатель Esa создает надежную управляющую мощность для осей X, Y, Z, C, и представляет собой асинхронный серводвигатель с возбуждением от постоянных магнитов и встроенным драйвером.

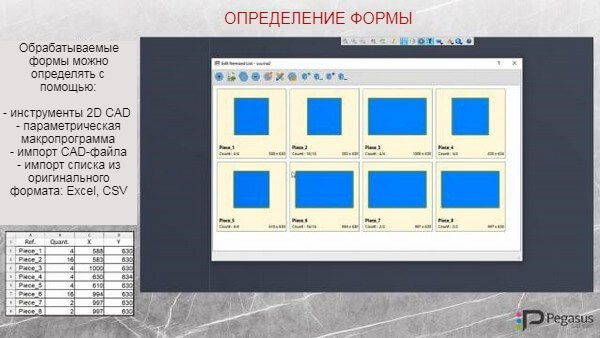

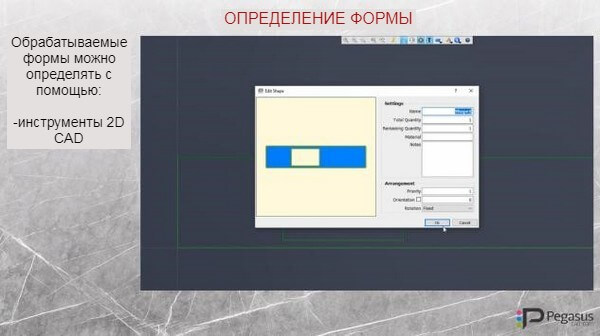

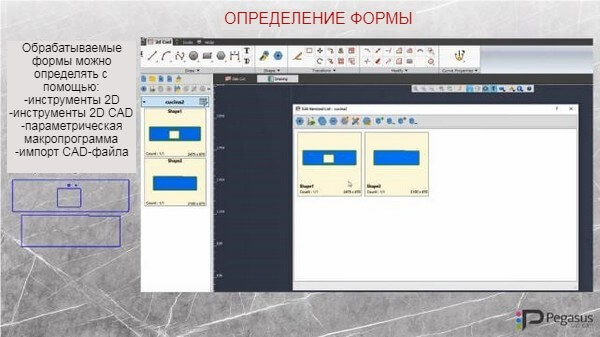

6) Чертеж и дизайн: можно определить формы обработки с помощью инструментов 2D CAD и параметрической макропрограммы в системе Pegasus.

7)

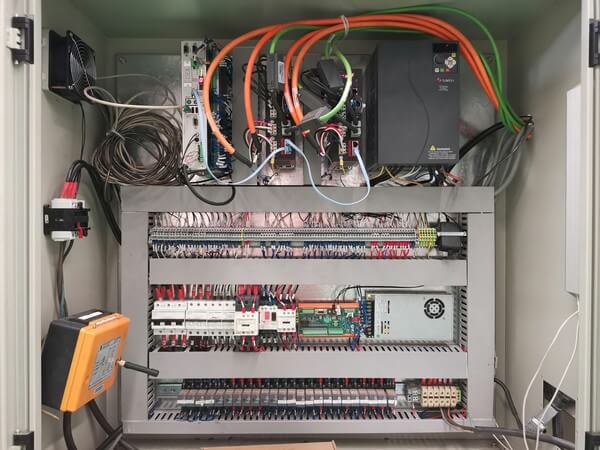

8) Электрический шкаф: главный двигатель станка оснащен инвертором для регулировки скорости. Изготовитель основных электрических компонентов - Schneider.

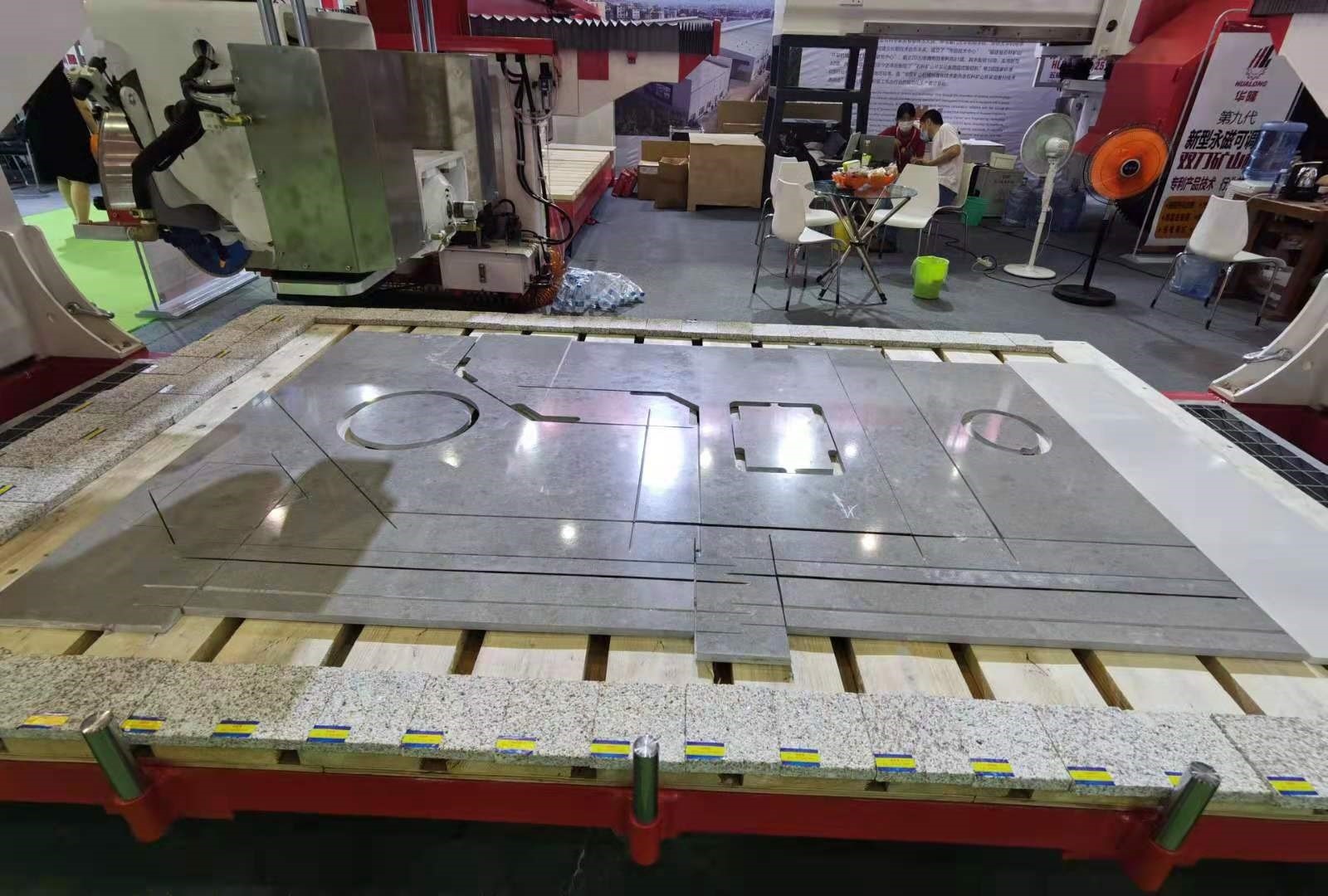

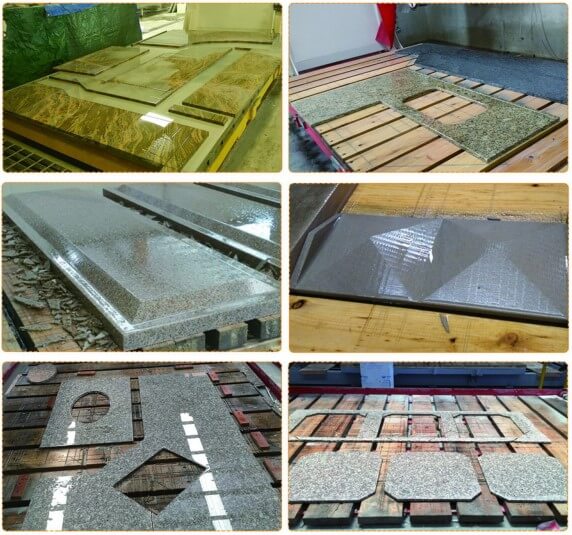

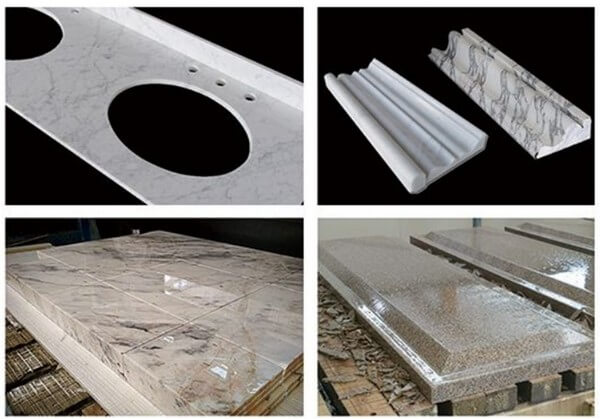

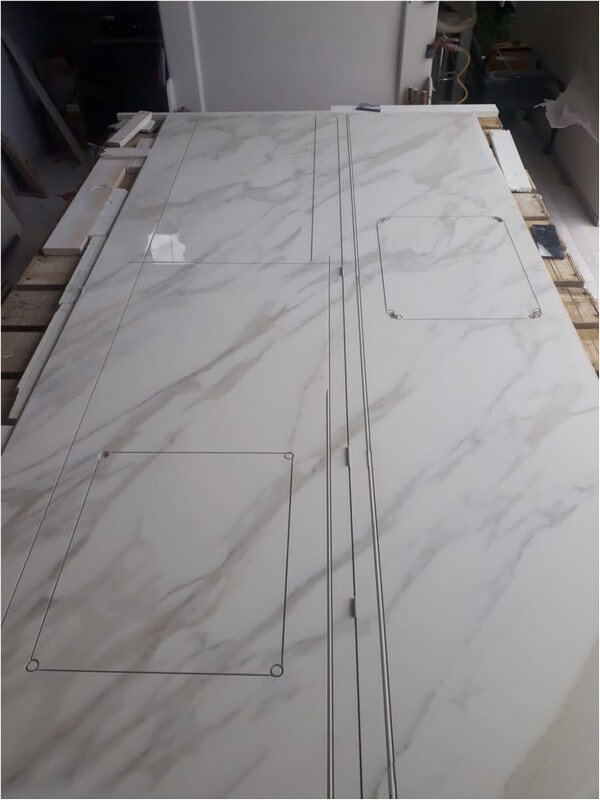

Изображения резки

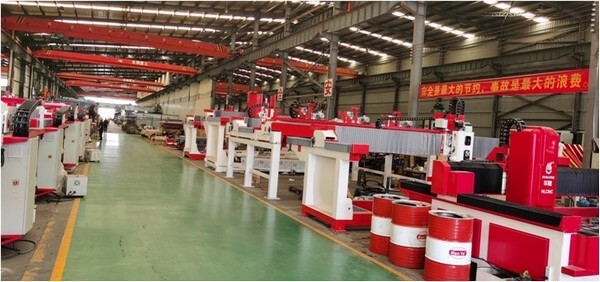

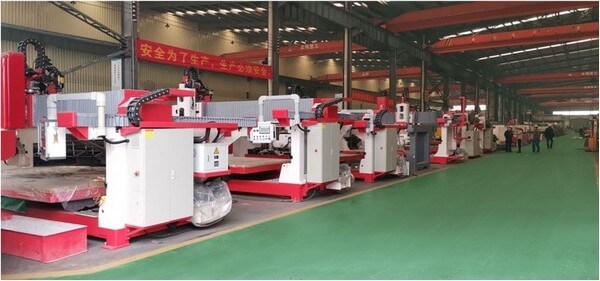

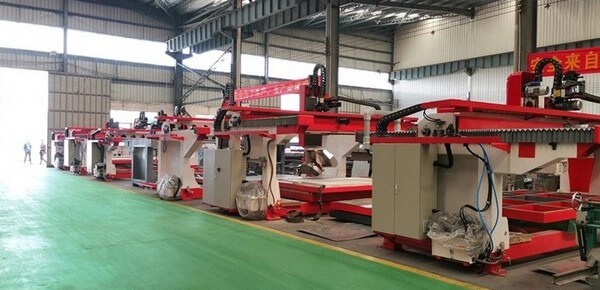

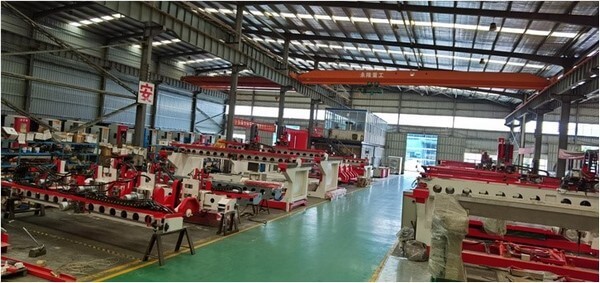

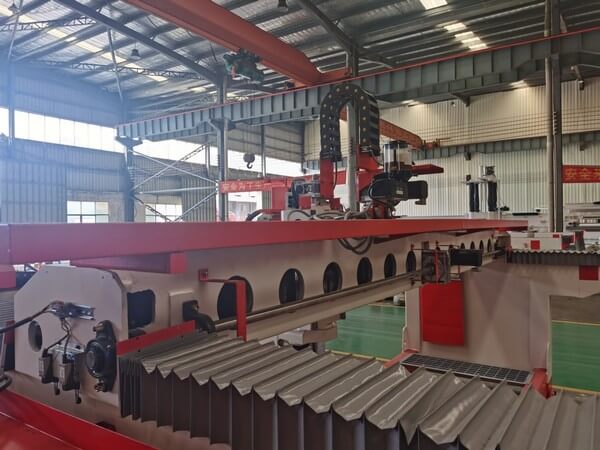

Изображения завода

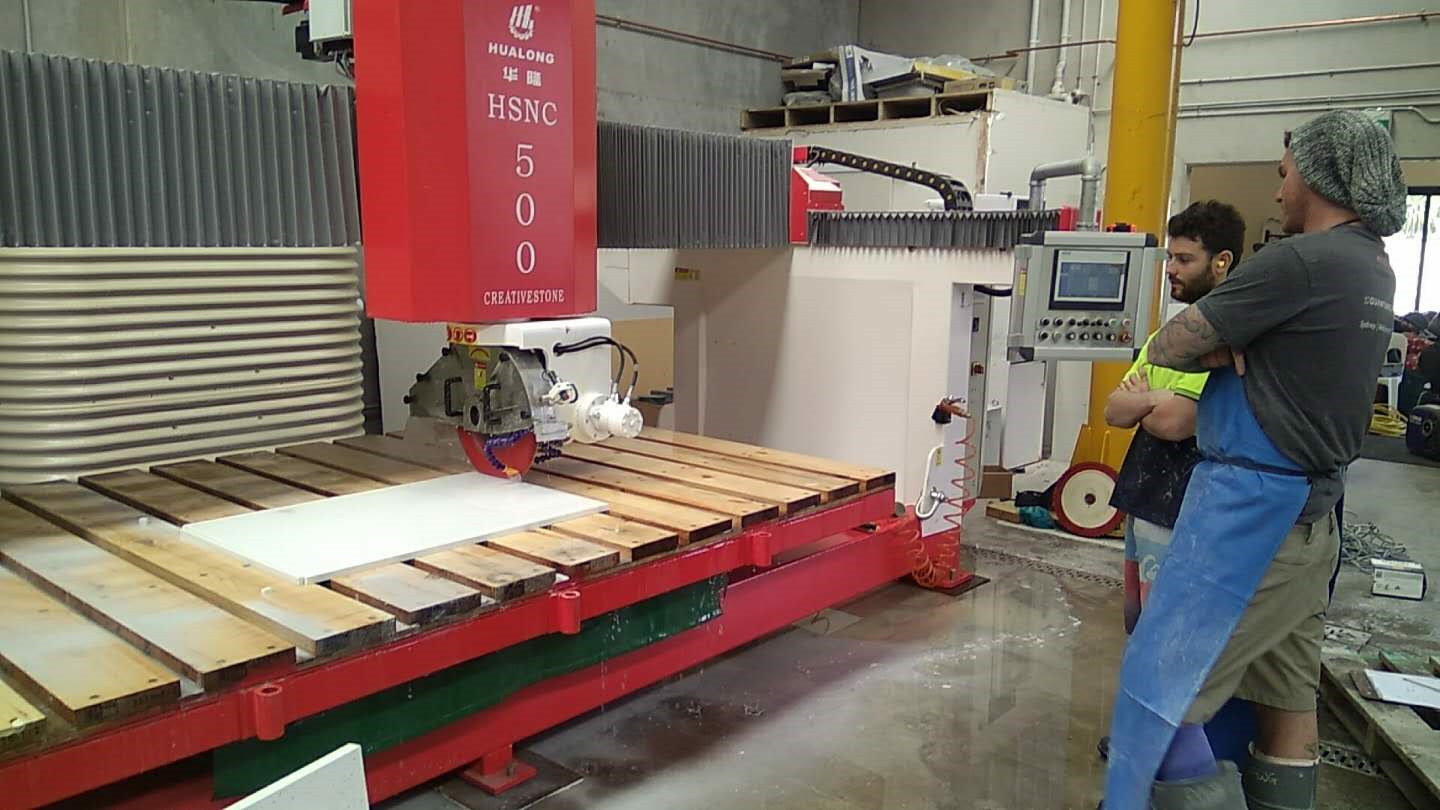

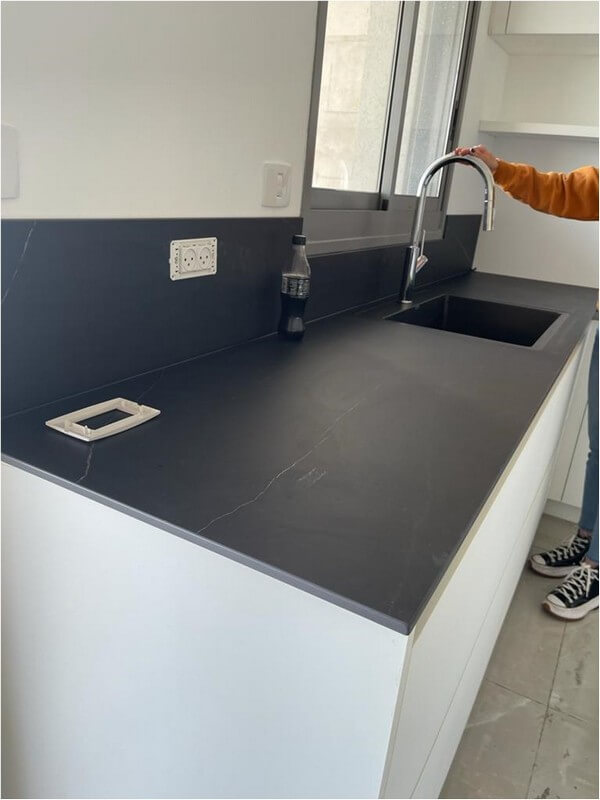

Сценарий использования заказчиками
