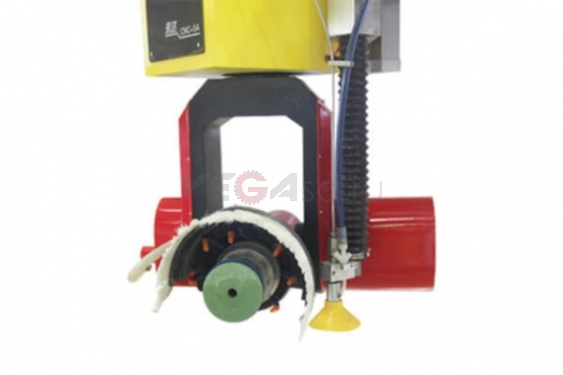

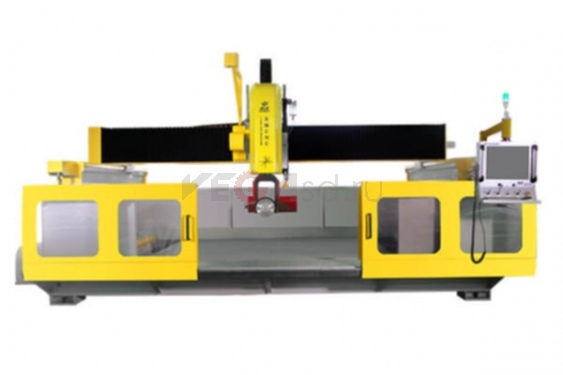

Обрабатывающий центр для стекла с ЧПУ 5 осей

Что такое станок для гравировки по стеклу?

Станок для гравировки по стеклу – это машина, которая позволяет гравировать различные узоры или фигуры (в основном, линии или полосы) на плоском стекле. Рабочий стол, покрытый резиной, оснащен вакуумной системой, позволяющей быстро перемещать стекло без помощи какого-либо механического устройства. После размещения стекла на рабочем столе, станок автоматически выполняет гравировку, включая черновую гравировку, точную резьбу, полировку и смену инструмента в соответствии с рабочей программой.

Станок для гравировки по стеклу с ЧПУ

Станок может наносить гравировку. Вырезать любые узоры / фигуры / линии / кривые на плоском стекле, а затем полировать его.

Принципы работы

Сначала спроектируйте рисунки или фигуры с помощью программного обеспечения САПР, затем перенесите чертеж САПР в систему Baineng и установите необходимые параметры. Система Baineng позволяет рассчитать лучший маршрут и генерировать код. Затем скопируйте коды на компьютер. Компьютер считает коды и передаст их на станок, чтобы он мог начать автоматически работать.

Функции

Станок можно использовать для гравировки различных рисунков или фигур на плоском стекле, в том числе для гравировки по одному из шаблонов.

Применение

Наш станок в основном используется для художественного, мебельного стекла, стекла для бытовой техники, медицинского оборудования и т.п.

1. Художественное стекло: Подходит для декорации, баров, задних ТВ-стен, клубов и т.п.
2. Мебельное стекло: Наиболее часто гравируют зеркала, а также мебельное стекло.
3. Раздвижные двери: Очень популярно гравировать линейные узоры на стеклянных дверях.
4. Стекло для бытовой техники: Например, газовые плиты, кухонные вентиляторы, холодильники и т.п. Некоторые распространенные инструменты и примеры:

Преимущества

a. Преимущества программного обеспечения (ПО). Большая часть используемого в настоящее время ПО необходима для генерации различных типов кодов, потому что шаблоны используют разные инструменты, содержат разные типы линий или полос. Однако ПО Yongda может генерировать только один тип кода после установки параметров, независимо от сложности шаблона или количества используемых инструментов, что не только экономит время, но и упрощает эксплуатацию.
b. Высокая скорость и низкая стоимость обработки. Наш станок может гравировать стекло со скоростью 6-7 м/мин.

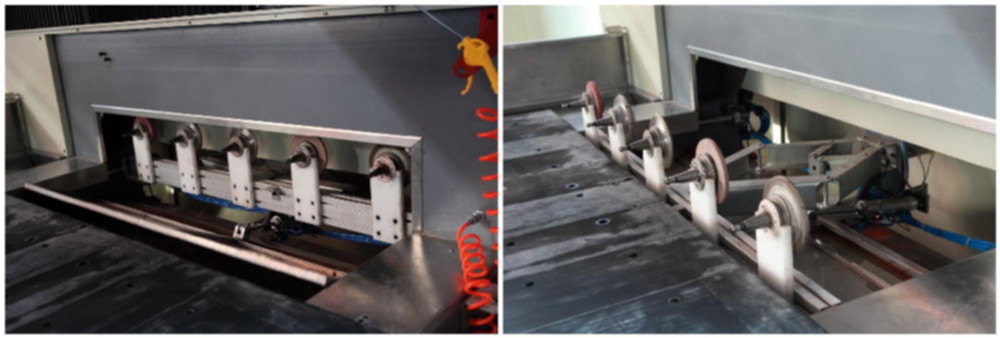

c. Скрытый магазин инструментов. В отличие от других производителей, использующих открытый магазин инструментов, мы разработали скрытый магазин, защищающий инструменты от ржавчины, и обеспечивающий полностью автоматическую смену инструментов.

d. Чтобы облегчить загрузку и разгрузку стекла и защитить людей от стеклянной пыли при работе станка, мы спроектировали автоматическую герметичную дверь.
e. Для предотвращения окисления и блокировки при создании вакуума, мы применяем алюминий.
f. Мы используем беспроводной пульт дистанционного управления для управления центром.

Особенности настройки

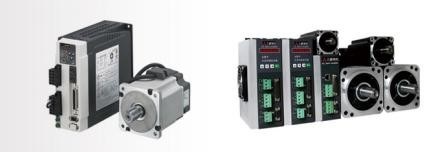

1. Система сервоприводов и система переменного тока для нее от японской Mitsubishi Electric.

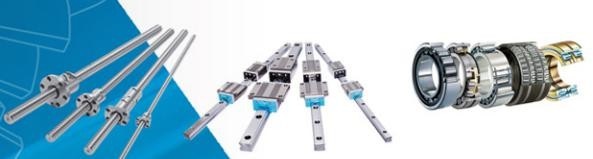

2. Подшипники, шариковые винты, линейные направляющие от японской компании THK.

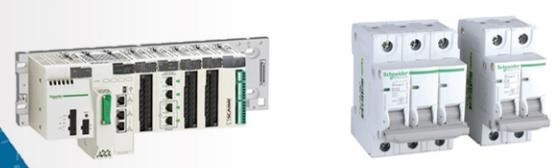

3. Электрооборудование от немецкой компании Schneider.

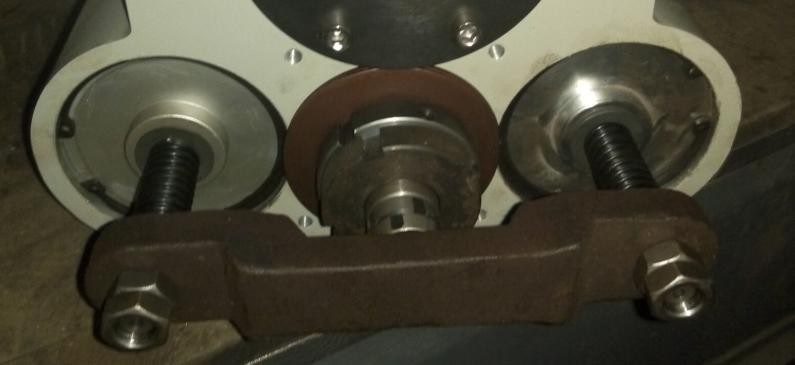

4. Два пневматических цилиндра для смены инструмента.
