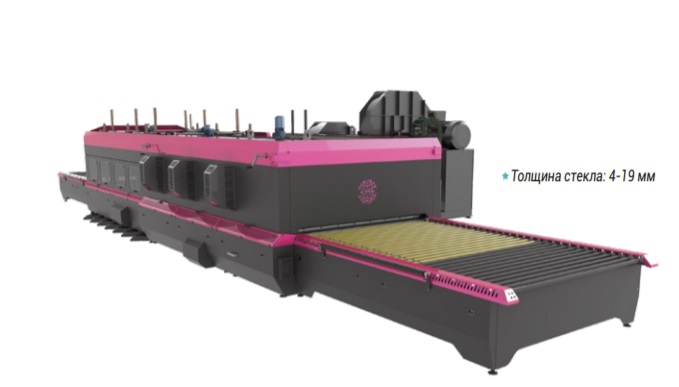

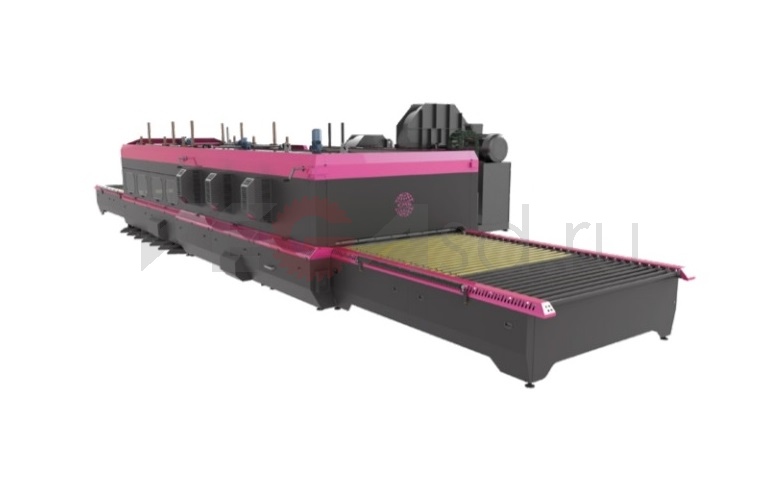

Печь для закалки стекла FGTF с двойным радиусом

Конфигурация

Печь для закалки плоского стекла предназначена для изготовления термостойкого и прочного стекла. Флоат стекло, отражающее стекло, цветное стекло, стекла с твердым и мягким покрытием (Low-E) могут быть закалены. Преимуществами печей закалки CMS являются Низкое энергопотребление и Высокое энергосбережение, Качественное производство, Безопасность и Простота обслуживания, Выполнение работ по техническому обслуживанию в кротчайшие сроки, Дистанционное подключение с целью Обучения и проведения консультаций и Обновления и модернизации ПО.

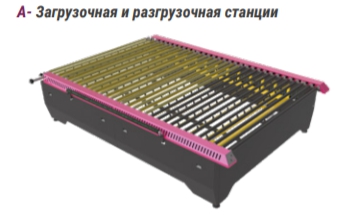

A- Загрузочная и разгрузочная станции

Легкая загрузка и выгрузка заготовок стекла.

- Подъемный стол с пневматическим устройством удобен для погрузки листов стекла больших размеров
- Ролики для загрузки стекла с бокового края

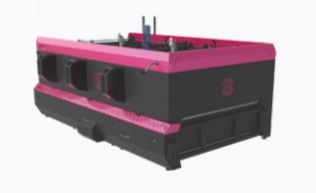

B- Секция нагрева

Массивная структура печи, изготовленная из стали высшей пробы, и используемые высококачественные изоляционные материалы последнего поколения максимально минимизируют теплопотерю. С целью обеспечения равномерного распределения температуры и более быстрого нагревания, разработана система более равномерного нагрева, значительно повышая качество поверхности и плоскостность стекла.

- Термостойкие керамические ролики и нагревательные элементы.
- Каждая зона нагрева оснащена термопарой, формируя независимый центр управления температурой
- Система температурного профилирования для предотвращения перегрева стекла

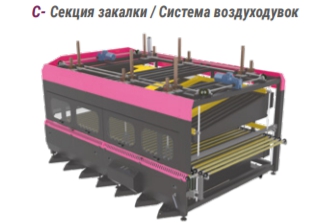

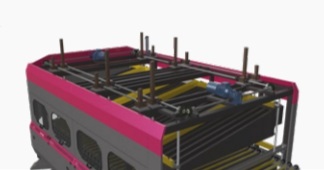

C- Секция закалки / Система воздуходувок

Равномерное и однородное охлаждения стеклянных листов при минимальной вероятности погрешностей. Воздуходувка и Коллекторная группа может быть сконфигурирована согласно условий производства.

- Удобное обслуживание (Поднятие верхней части на 500 мм)
- Управляемая скорость обдува и точная регулировка давления
- Энергоэффективность

Основные характеристики

1. Сбалансированная система теплостойких керамических роликов
2. Высокое энергосбережение
3. Автоматическое измерение длины и контроль скорости движения
4. Температурный контроль зоны нагрева (Автоматическая регулировка нагрева в зависимости от толщины стекла)

Температурные показатели отображаются и могут контролироваться с помощью ПЛК. Система температурного профилирования сканирует температуру стекла и с высокой точностью включает нагрев требуемых нагревательных элементов, поддувая горячий воздух в более холодные зоны стекла, избегая перегрева стекла. В камере нагрева стабильно поддерживается изначально заданный оператором режим нагрева стекла, что благотворно влияет на равномерность и скорость прогрева стекла, поскольку не даёт ему подвергаться воздействию температурных колебаний.

5. Управление профилем

Создание, редактирование, импорт, экспорт и запись параметров чертежей особенно удобны для быстрого запуска раскроя.

6. Панель управления

Простая и удобная для пользователя мультиязычная контрольная панель.

- ПК + ПЛК Система управления,
- Возможность контролировать все функции вручную,
- Возможность следить за предупреждениями.

7. Удаленный доступ

Позволяет проведение диагностики и выявления неисправностей, устранения неполадок и обновления ПО дистанционно, сокращая время и затраты на технический сервис.

8. Автоматическая регулировка сопел подачи воздуха

Индивидуальная регулировка высоты верхней ветровой решетки с помощью подъёмной системы на винтовых домкратах (Screw Jack) повышает точность позиционирования и минимизирует погрешности по сравнению с использованием подъёмной системы на цепи. Расстояние между стеклом и соплами регулируется автоматически в соответствии с требованиями к обработке различных толщин стекла.

9.  Ручной приводной ролик (для выгрузки стекла из секции нагрева в случае внезапного отключения электроэнергии)
10. Простота обслуживания (верхние блоки можно поднимать до 500 мм с помощью механизма с винтовым домкратом)
11. Закалки стекла толщиной менее 4 мм одной воздуходувкой в ползагрузки
12. Энергосбережение в режиме ожидания

Дополнительные опции

Опц.TC - Верхняя принудительная конвекция

Используется система принудительной верхней конвекции, когда стекло с помощью вентиляторов (фенов) контролируемо обдувается потоками воздуха, а влияние прямого инфракрасного нагрева минимизировано. Скорость нагрева увеличивается, обеспечивается равномерность распределения тепла по стеклу и исключается проблема перегрева края стекла. Конвекционная система нагрева вместе особенно подходит для закалки стекла с мягким покрытием Low-Е (0.02), которое имеет разные скорости поглощения тепла с обеих сторон.

Опц.ASB - Дополнительная воздуходувка

Эффективное энергосбережение с помощью нагнетателя меньшей мощности для 8 мм и более толстого стекла.

Опц.AHS - Таймер для автоматическоого нагрева

Установка даты и времени для разогрева печи к началу работ

Опц.FCL - Высокомощная воздуходувка

Используется для возможности полной загрузки 4мм стекла.

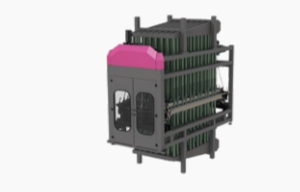

Опц.Y - Секция моллирования (гнутья)

Секция моллирования позволяет придавать стеклу необходимый радиус изгиба. Управляемая серводвигателем гибочная система закалки обрабатывает заготовку по выходу из секции нагрева.
*Толщина стекла для моллирования: 4-12 мм
