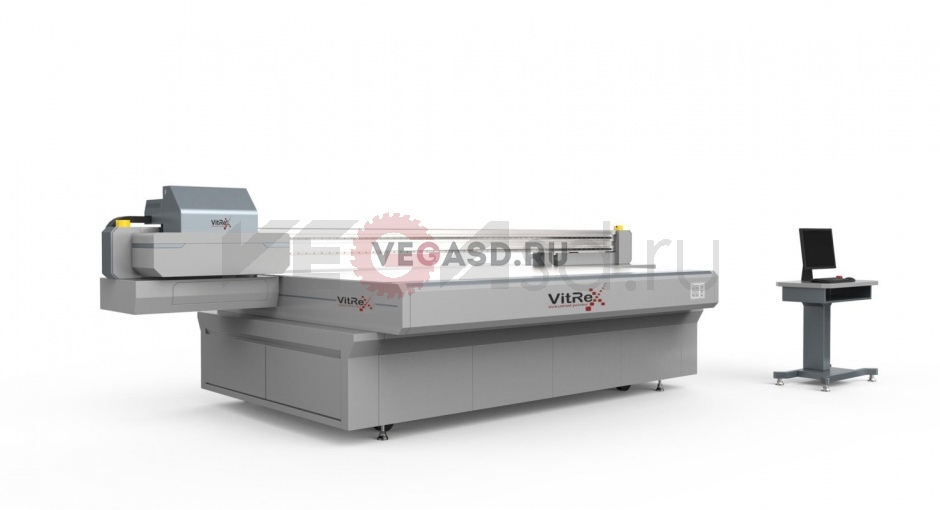

Планшетный принтер VitReX 3216 PRO UV

VitReX - Оптимальным решением для поставленных задач на производстве по праву можно назвать станки Vitrex сери PRO. Они отличаются отменным качеством печати и производительностью. Благодаря наличию системы двойного сервопривода и высочайшей точности механики изделия являются востребованными и популярными во всем мире.
Стоит отметить, что замена привода с 2-мя ШВП позволила добиться минимального количества проходов и их совмещения. Они приводятся в движение одновременно двумя моторами, которые передают усилия на ремни. С обеих сторон находятся оптические сенсоры, которые осуществляют контроль подачи портала. Оборудование предназначено для печати на мебельных и кухонных фасадах, дверях, изделиях из стекла, шкафах купе, зеркалах, изделиях из дерева, рекламных материалах (ПВХ, пленке, композите) и т.д.

Система двойного сервопривода

Стоит отметить, что замена привода с 2-мя ШВП позволила добиться минимального количества проходов и их совмещения. Они приводятся в движение одновременно двумя моторами, которые передают усилия на ремни. С обеих сторон находятся оптические сенсоры, которые осуществляют контроль подачи портала.
Все измерительные приборы были реализованы компанией LAMOTION. Оптическое базирование происходит по специальной металлической линейке, точность которой достигает не более 1 мкм (1μm). Реализованная конструкция с применением сдвоенного сервопривода помогает достигать прецизионной точности позиционирования капли на нужном материале. Все это реализовано благодаря 2-м параллельным моторам по осям Х и Y от компании Delta. Поэтому, постоянный контроль печати гарантирован.
 В отличии от устройства с утилитарной конструкцией, где используется 1 мотор и 2 ШВП, установка с обеих сторон  2 силовых агрегатов гарантирует фантастические результаты. Ведь именно в последнем случае  они ориентируются по линейным оптическим датчикам с металлическими линейками. Данная разработка была создана в Англии при сотрудничестве с Швейцарией, США и Австрией.
Новая разработка выделяется мощным двигателем, передающим момент напрямую с вала на ремни Megadyne. Силовой агрегат функционирует значительно  быстрее и плавнее, перемещая портал. Его ресурс составляет около 7 лет.
Немаловажной следует назвать рельсу THK (Япония). Она обладает высокой точностью и помогает контролировать движение каретки, гася вибрации. Благодаря этому, качество печати становится еще лучше и неизменным  течении длительного срока.

Новые станки оборудованы современными мощными моторами. Они передают момент напрямую с вала на ремни Megadyne. Данный процесс происходит намного быстрее и плавнее перемещая портал при выходе на позицию. Гарантийный срок службы системы составляет более 7-ми лет.
Каретка станка перемещается без вибраций благодаря высокоточной рельсе ТНК. Поэтому, печать длительное время будет отличаться отменным качеством.

Оптическая металлизированная система регистрации положения блока голов

Оптическая металлизированная система регистрации положения блока голов
Для определения положения блока голов используется оптическая металлизированная система. Кроме того, она нужна для быстрой и точной передачи большого массива информации о динамическом положении блока печатных голов. Ее ресурс эксплуатации значителен – более 5 лет.
Существующая система корректирует сигналы в режиме реального времени. Это стало возможным благодаря высокой частоте опроса цифрового датчика растра. Поэтому, чернильные капли попадают точно в нужное место и гарантируют высокое качество печати. Такие системы применяют в принтерах с большим количеством печатающих голов, а также высокоскоростным магнитно-левитационным приводом.

Магнитнолевитационный привод (Опция)

Магнитнолевитационный привод является альтернативой классическому ременному, для линейного перемещения блока голов по оси X и обладает рядом преимуществ. В случае использования магнитной левитации исключается ряд узлов, таких как передаточный ремень, серводвигатель, редуктор, зубчатые шкивы, сервоусилитель, каждый из этих узлов не только имеет ограничения по сроку эксплуатации, а так же вносит коррекцию в стабильность и плавность перемещения блока печатающих голов по мере своего износа, что в свою очередь ведет к потере качества отпечатка. Опять же, система магнитной левитации способна осуществлять работу с минимальным воздействием механических колебаний и вибраций при линейном движении на блок печатающих голов, по сравнению с ременным приводом, за счет бесконтактного принципа работы, что повышает стабильность, производительность и качество вывода готовой продукции в целом. Для систем с повышенным количеством голов, а соответственно и более тяжелой конструкцией корпуса блока печатающих голов, а также с увеличенной шириной портального модуля, когда путь линейного передвижения превышает 3000 мм.по оси X, предпочтительна установка именно системы магнитной левитации, для устранения негативных воздействий у тяжелого блока голов и длительного непрерывного линейного движения. Принцип работы магнитной левитации способствует ускоренному разгону и торможению блока печатающих голов, вне зависимости от его массы, что существенно сокращает время холостого хода между проходами и увеличивает производительность в целом.

Основные преимущества УФ-принтера

• Визуальное разрешение печати: до 2400dpi
• Скорость печати в высоком качестве: до 80 м²/час (зависит от комплектации)
• Размеры печатного поля: до 3200 х 1600 мм
• Цветовая схема: CMYK/ CMYK + W/ CMYK + LcLm/ CMYK + W + V / CMYK + LcLm + W/ CMYK + LcLm + W + V
• Европейские LED блоки/Либо Уф Лампы
• Двойная (Профессиональная) система отрицательного давления
• Система прочистки голов (индивидуально для каждого цвета)
• Система предотвращения выпадения белого цвета в осадок (Рециркуляция белого цвета)
• Автоматическое измерение толщины материала
• Регулируемый стол
• Мощная 4 зонная вакуумная система
• Функция воздушной подушки
• Высокоточное перемещение портала
• Автоматический контроль температуры головок;
• Максимальная толщина материала 100 мм (опционально до 400 мм)

VitReX UV-печать

• Печать любого изображения
• Для печати подойдёт практически любой материал: ЛДСП, дерево, стекло, ламинат, МДФ, пластик и т.д.
• Высокая стойкость рисунка к внешним воздействиям: солнечный свет, температура, влага, механическое воздействие; при необходимости рисунок может быть защищен лаком
• Изображение, подготовленное дизайнером на компьютере, отправляется на печать и наносится на материал за считанные минуты
• Минимальные требование подготовки материала для печати
• Для открытия участка печати потребуется 1-2 оператора, дизайнер, помещение площадью от 40 м2, компьютер – и всё!
• С помощью рельефа можно имитировать на самых дешевых материалах структуру дорогих материалов
• Чернила безопасны, подходят для применения внутри помещений, в т.ч. жилых

Технические характеристики принтера

Характеристики основных узлов принтера
