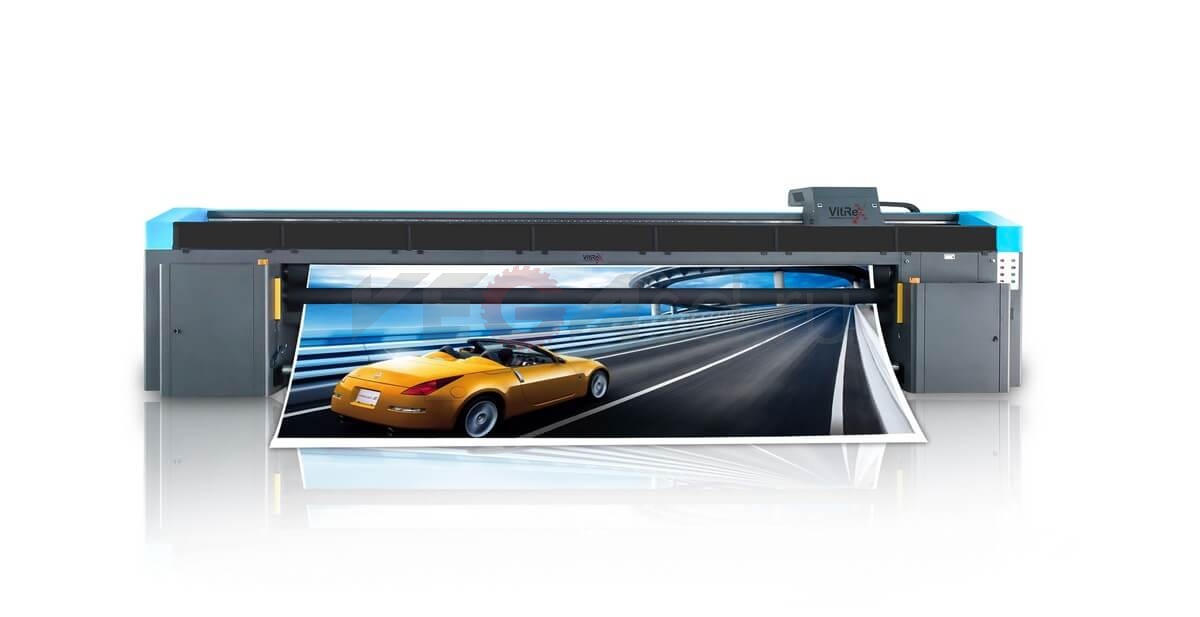

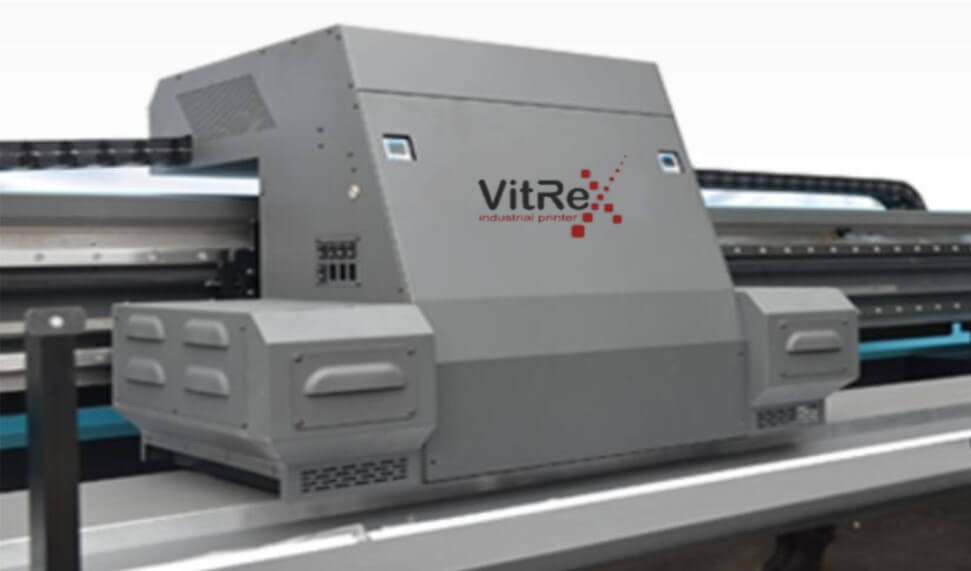

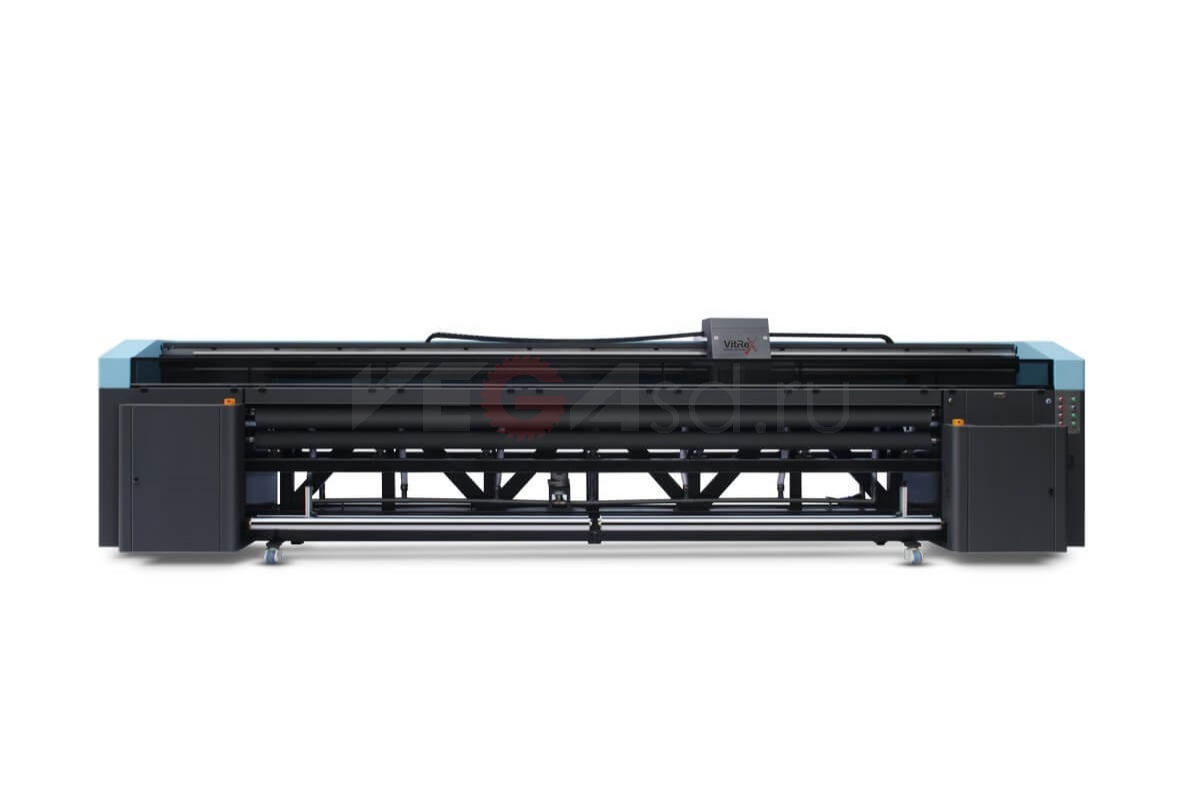

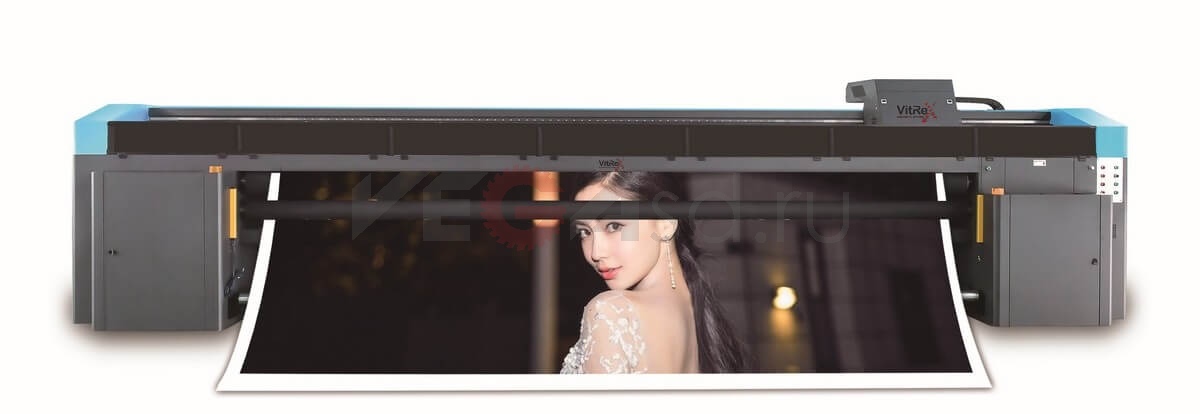

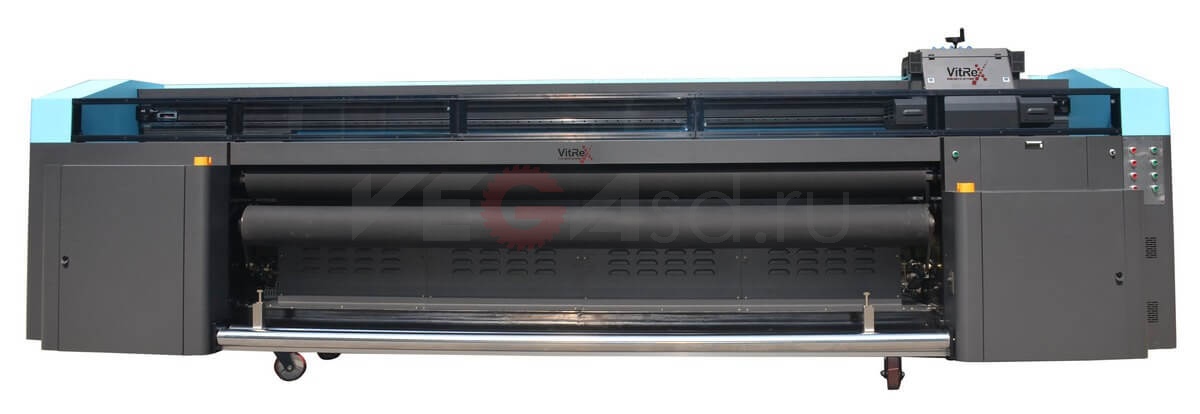

Рулонный УФ принтер VitReX V4-5000

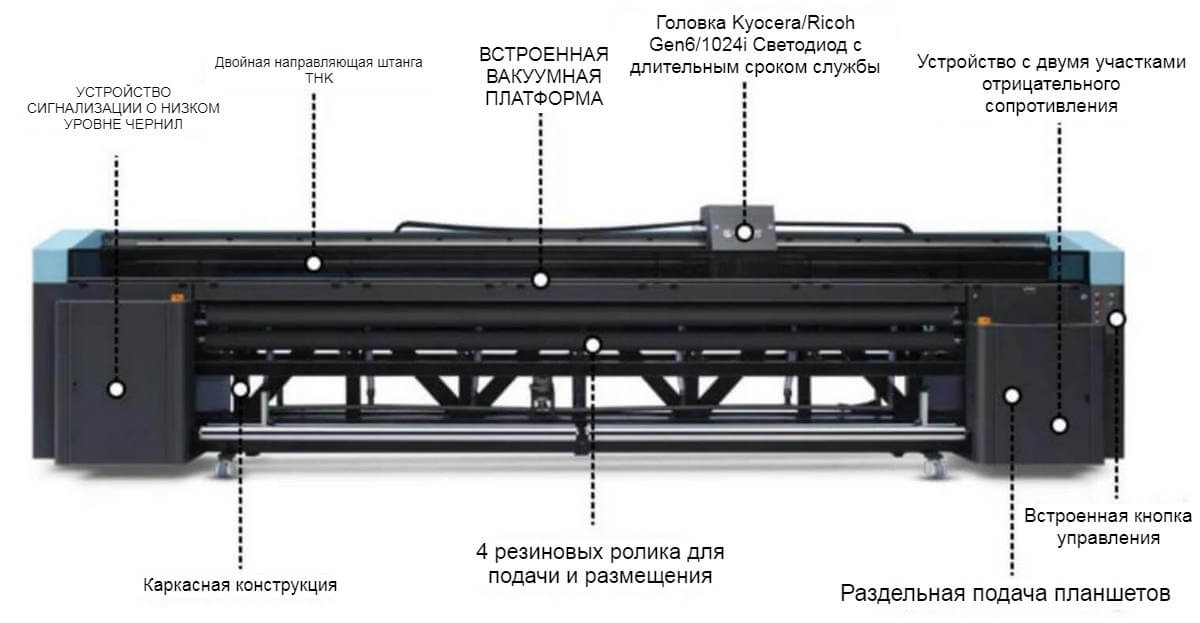

Структурная схема VITREX V4-5000

Конфигурации системы

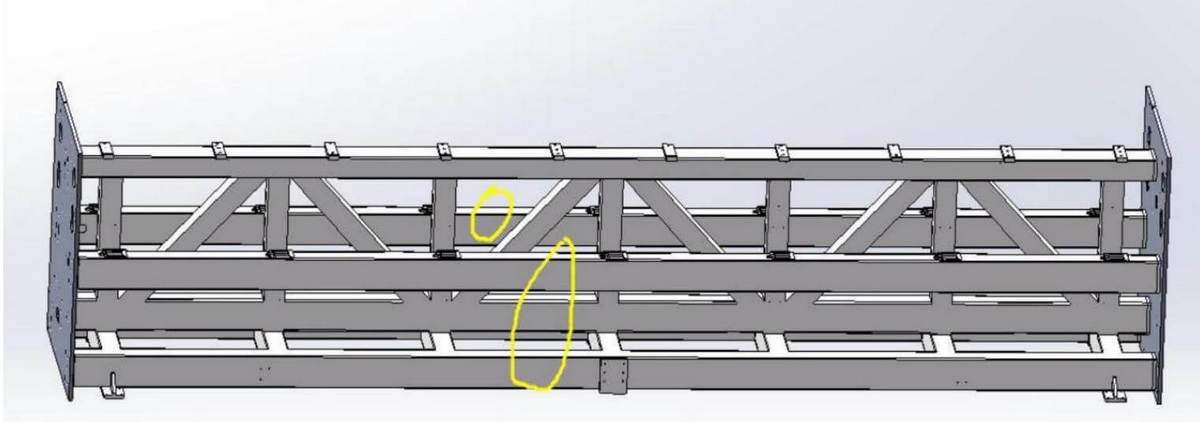

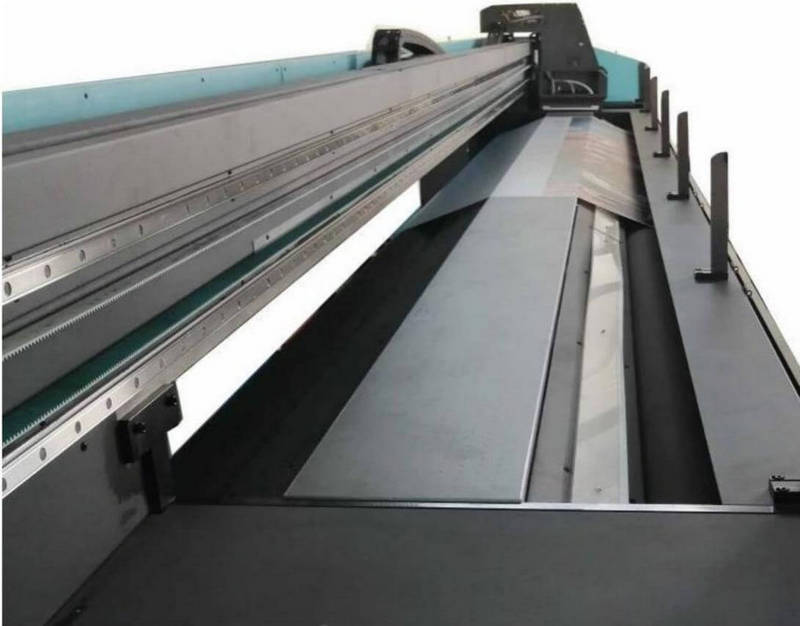

Структура каркаса

Усиленная цельностальная опора обрабатывается с помощью ЧПУ после отжига, эффективная точность может достигать 0,08 мм, а также обеспечивается высокая стабильность без деформации.

Ячеистая платформа с принудительным воздушным охлаждением шириной 240 мм и толщиной 45 мм позволяет контролировать точность платформы в пределах 0,07 мм. Преимуществом ячеистой платформы является то, что она может эффективно отводить тепло, излучаемое печатной платформой, посредством всасывания, обеспечивая тем самым стабильность работы платформы.

Высокоточная стальная балка для обеспечения точности хода каретки

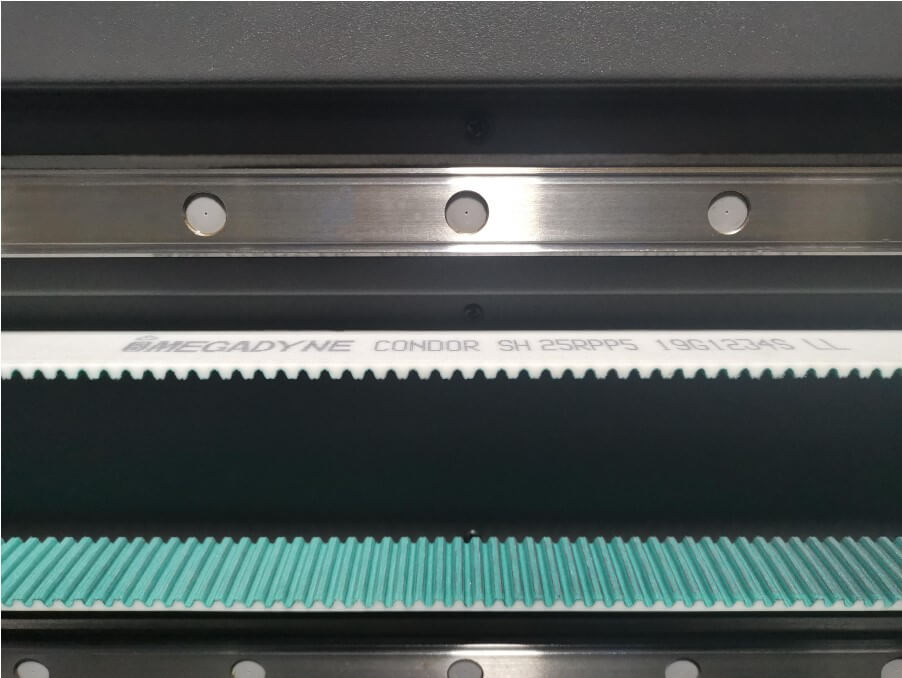

Итальянский ремень Megadyne

Зубчатый шкив с твердым оксидированным покрытием сочетается с импортируемым 25-миллиметровым ремнем Megadyne. Ось X отменяет необходимость традиционного переноса передачи малого ремня. Двигатель Panasonic мощностью 1 300 Вт с большой инерцией напрямую приводит в движение зубчатый ремень, что эффективно устраняет зазор, вызванный износом ремня, и обеспечивает точность хода оси X.

Магнитнолевитационный привод (Опция)

Магнитнолевитационный привод является альтернативой классическому ременному, для линейного перемещения блока голов по оси X и обладает рядом преимуществ. В случае использования магнитной левитации исключается ряд узлов, таких как передаточный ремень, серводвигатель, редуктор, зубчатые шкивы, сервоусилитель, каждый из этих узлов не только имеет ограничения по сроку эксплуатации, а так же вносит коррекцию в стабильность и плавность перемещения блока печатающих голов по мере своего износа, что в свою очередь ведет к потере качества отпечатка. Опять же, система магнитной левитации способна осуществлять работу с минимальным воздействием механических колебаний и вибраций при линейном движении на блок печатающих голов, по сравнению с ременным приводом, за счет бесконтактного принципа работы, что повышает стабильность, производительность и качество вывода готовой продукции в целом. Для систем с повышенным количеством голов, а соответственно и более тяжелой конструкцией корпуса блока печатающих голов, а также с увеличенной шириной портального модуля, когда путь линейного передвижения превышает 3000 мм.по оси X, предпочтительна установка именно системы магнитной левитации, для устранения негативных воздействий у тяжелого блока голов и длительного непрерывного линейного движения. Принцип работы магнитной левитации способствует ускоренному разгону и торможению блока печатающих голов, вне зависимости от его массы, что существенно сокращает время холостого хода между проходами и увеличивает производительность в целом.

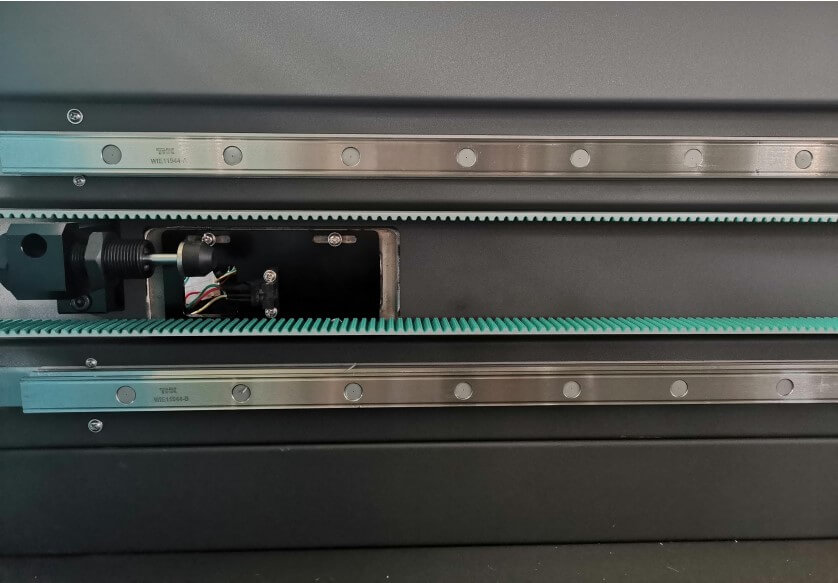

Двойная направляющая штанга THK

Японская бесшумная двойная направляющая штанга THK оснащена четырьмя бесшумными ползунками THK для обеспечения бесшумного и точного движения каретки. Двойные направляющие штанги THK прочно закреплены между кареткой и балкой для обеспечения стабильности высокоскоростной печати.

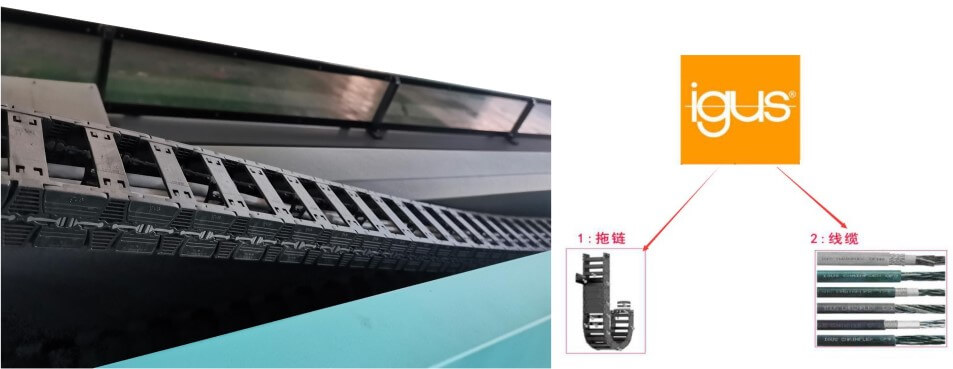

Немецкая двойная система скребковой цепи Igus

Ширина системы составляет 80 мм, позволяет разделять сильные и слабые токи, предотвращать столкновение между цепями, является долговечной и обеспечивает стабильную и точную работу каретки.

Высокомощная УФ-лампа с водяным охлаждением

Стандартная отдельная лампа мощностью 1100 Вт с регулировкой мощности. Эффективная длина светоизлучающей поверхности увеличена на 240 мм, что облегчает клиентам последующую модернизацию.

Металлическая емкость для чернил

Функция автоматической блокировки подачи чернил электронного дополнительного картриджа предотвращает отсоединение и улучшает текучесть чернил.

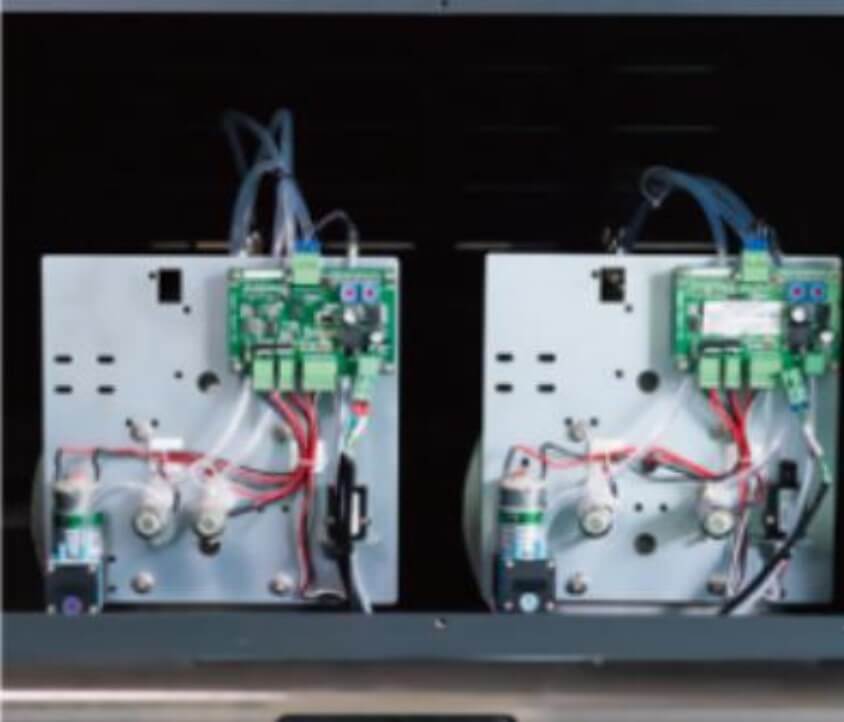

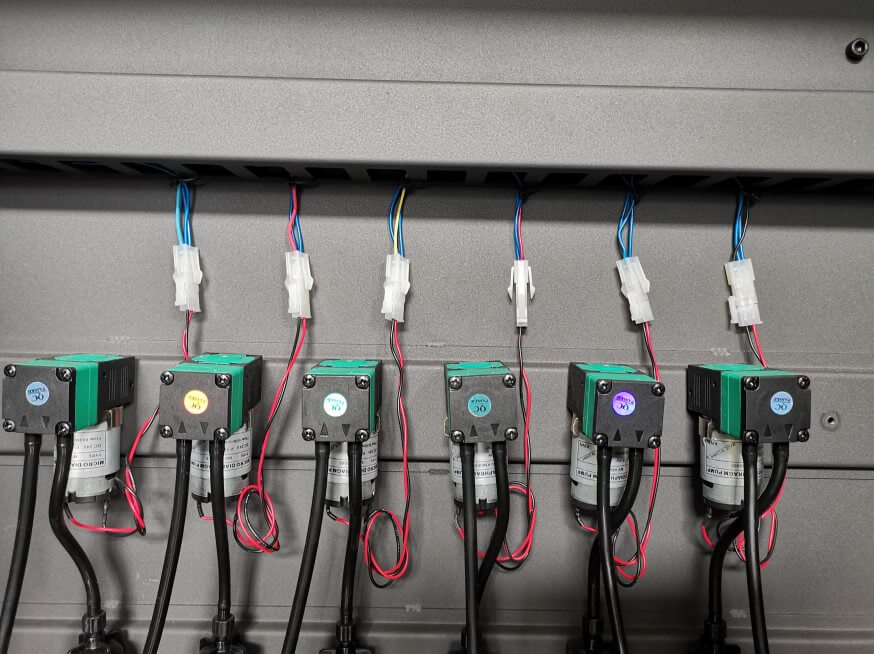

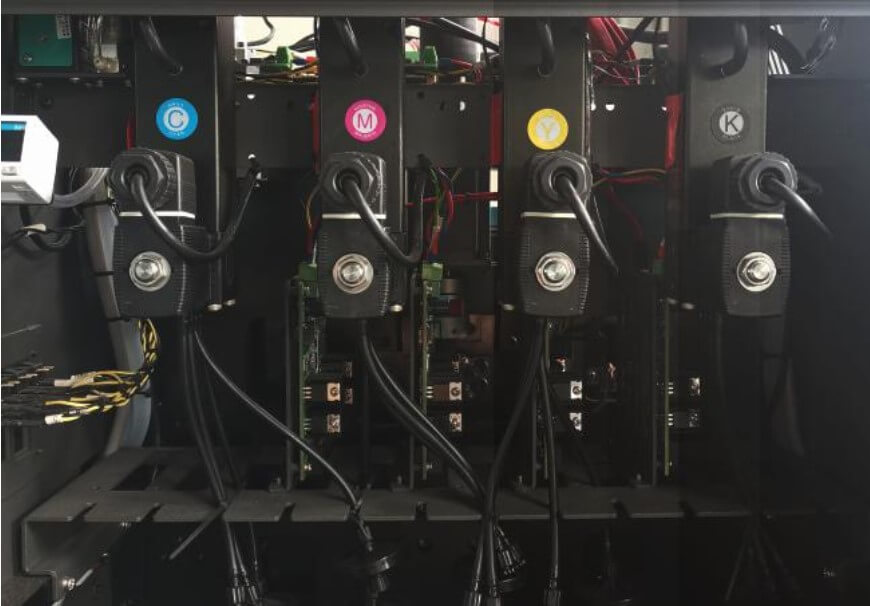

Система подачи чернил

Диафрагменный насос со щеткой и медным сердечником имеет эффективный срок службы более 3000 часов.

Автоматическая система измерения высоты среды и расположения

Может помочь в быстром завершении печати и улучшении эффективности.

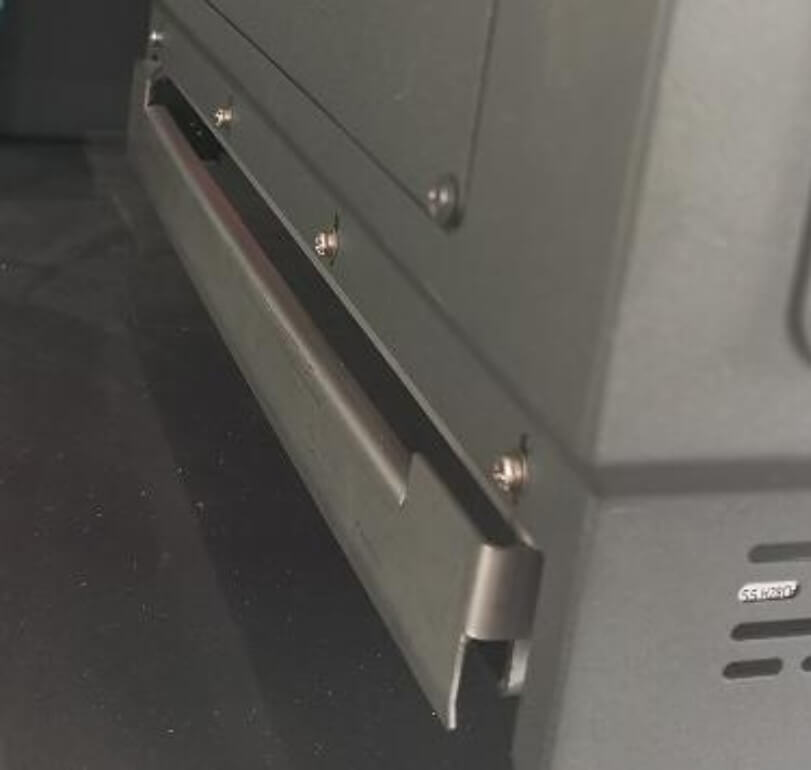

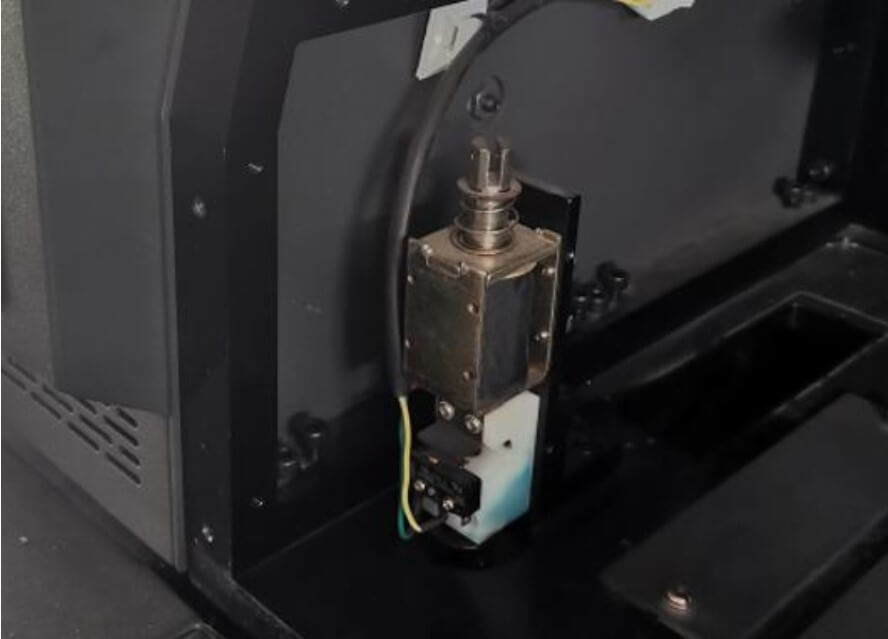

Система предупреждения столкновений

Когда материал печатной платформы превышает высоту нижней части пластины головки, срабатывает переключатель предупреждения столкновений, который прекращает подачу питания на оборудование и защищает печатающую головку и устройство.

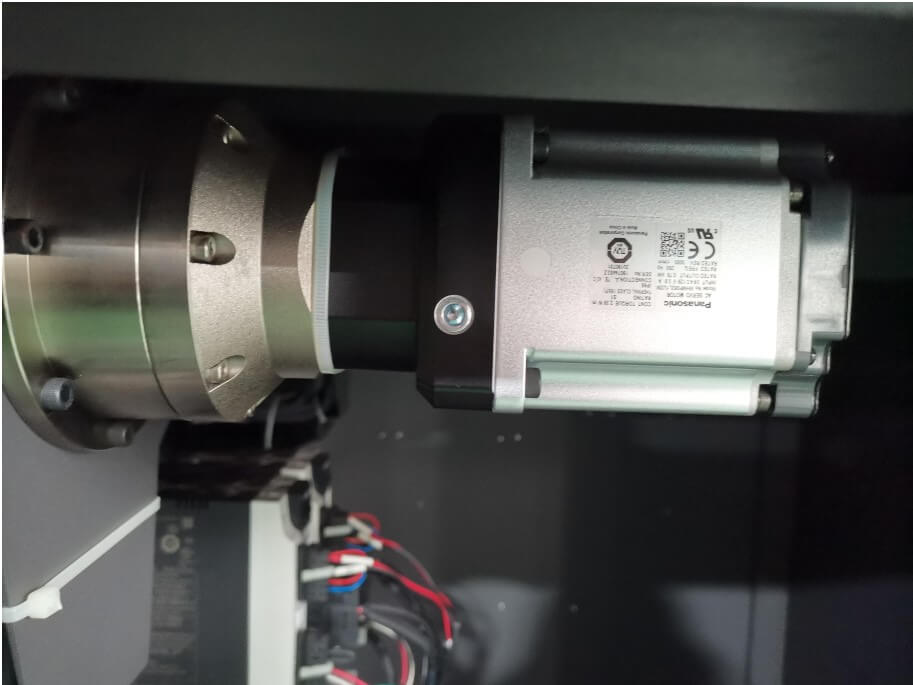

Двигатель Panasonic: ось X 1300 Вт, двойная ось Y 750 Вт

Трос аварийной остановки + защитная световая завеса для обеспечения безопасности и предотвращения аварий

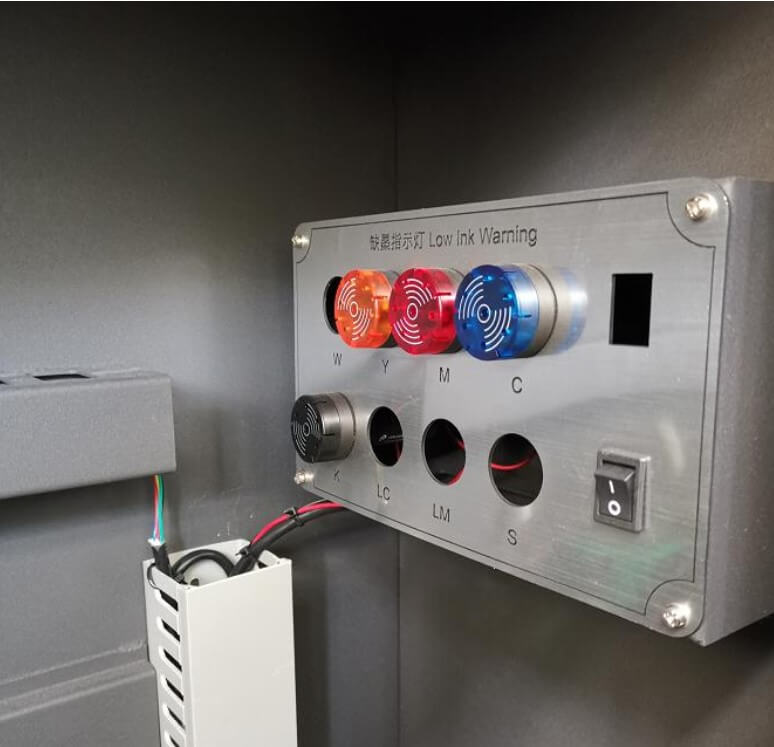

Возможность пополнения уровня чернил без остановки устройства и сигнализация о низком уровне чернил (индикатор и зуммер) для облегчения замены чернил

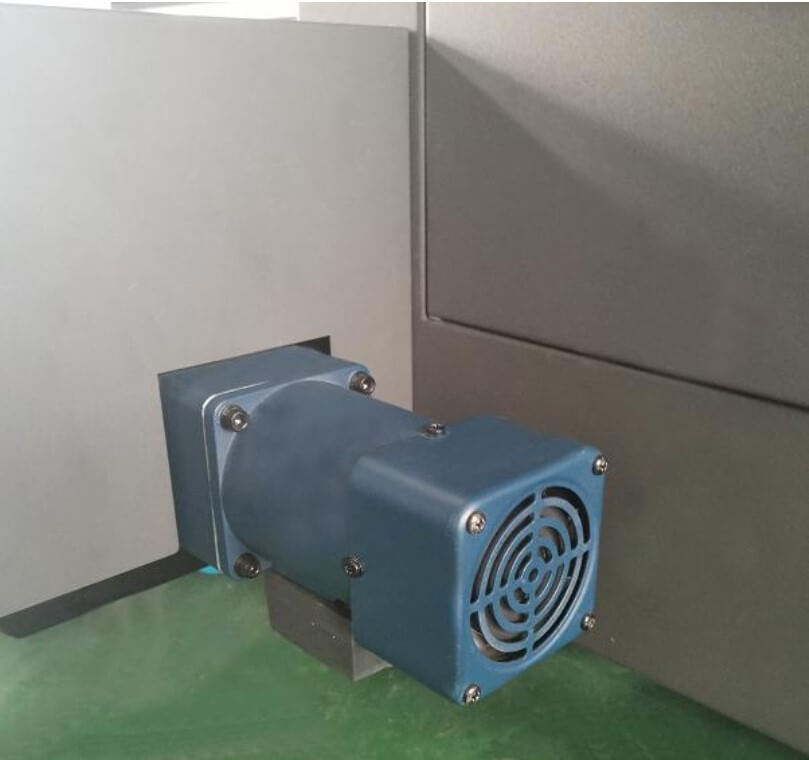

Моментный двигатель для лучшего управления натяжением материала

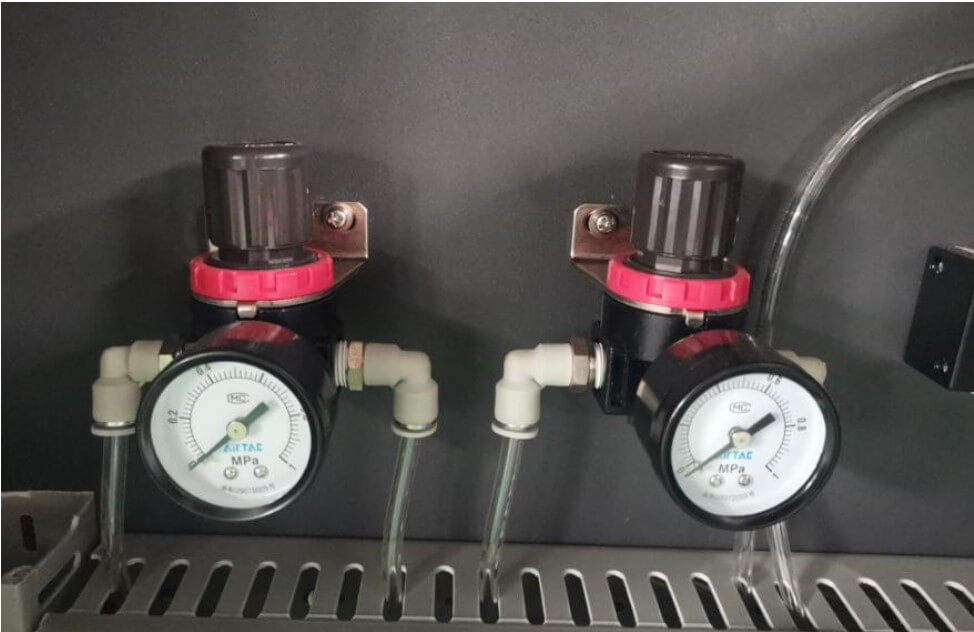

Точный регулятор давления AirTac для управления давлением воздуха при подаче и размещении с использованием резиновых роликов

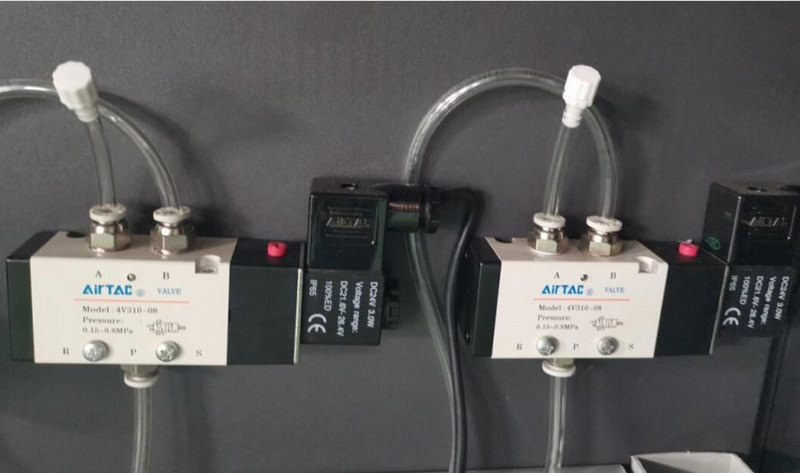

Пятипозиционный трехходовой электромагнитный клапан для управления подъемом резинового валика

Полностью автоматическая система создания отрицательного давления делает печать более стабильной и четкой

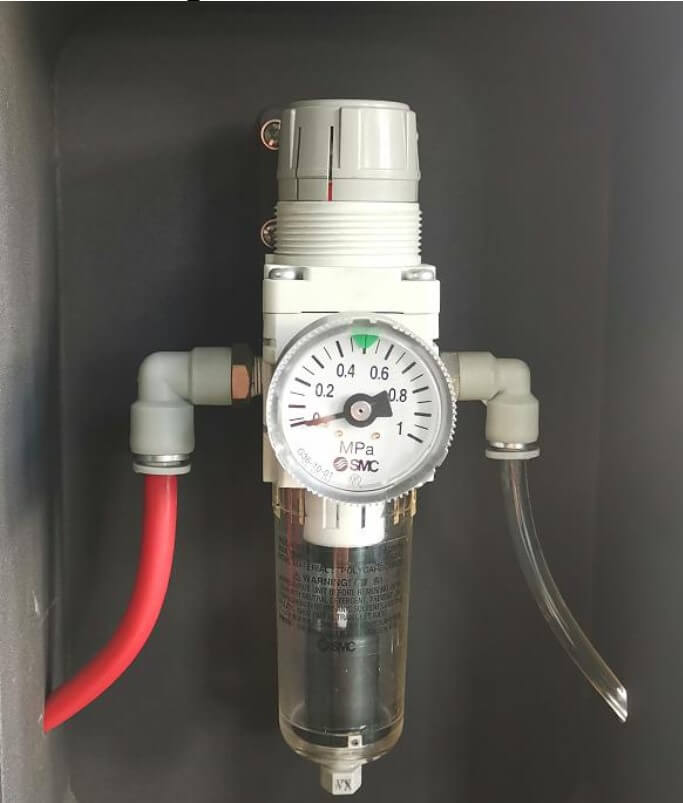

Регулируемый сепаратор воды и воздуха фильтрует влагу в воздухе, делая воздух, поступающий в устройство, более чистым

Диаметр верхнего резинового вала ролика составляет 200, диаметр нижнего резинового ролика — 150, приводится в движение четырьмя резиновыми роликами. Также доступна функция печати на очень мягких материалах.

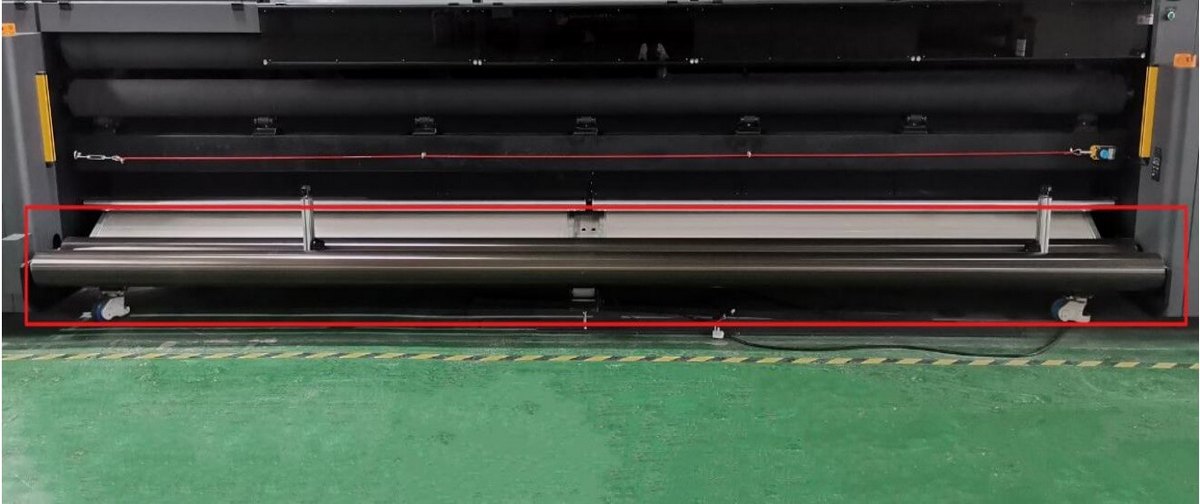

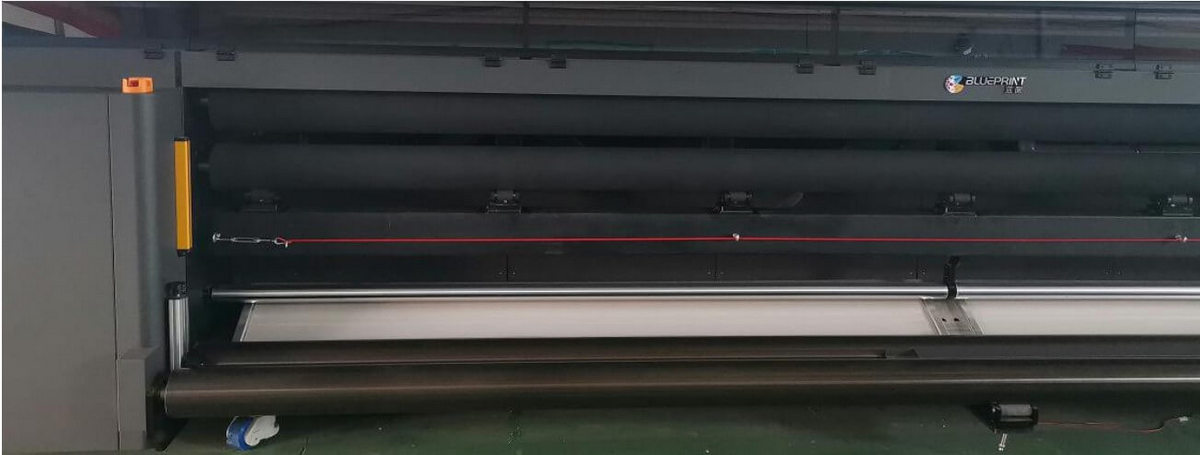

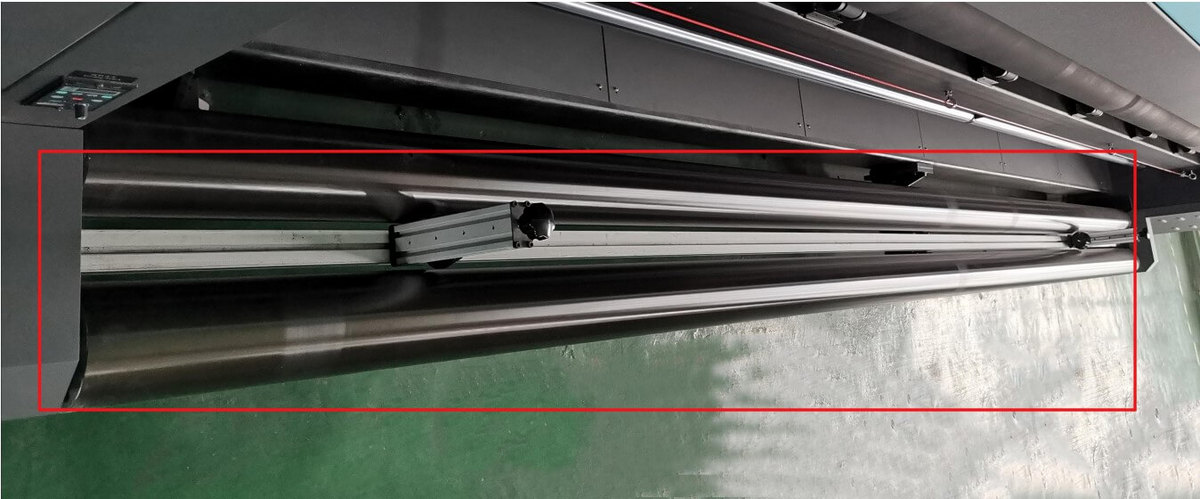

Система размещения

Алюминиевый ролик диаметром 120 мм (конечная обработка с использованием ЧПУ, твердое оксидированное покрытие) заменяет традиционный железный ролик, значительно улучшая соответствующую скорость ролика управления моментным двигателем и делая работу передней и задней катушек более плавной.

Система подачи

Ячеистая платформа с принудительным воздушным охлаждением шириной 240 мм и толщиной 45 мм позволяет контролировать точность платформы в пределах 0,07 мм. Преимуществом ячеистой платформы является то, что она может эффективно отводить тепло, излучаемое печатной платформой, посредством всасывания, обеспечивая тем самым стабильность работы платформы.

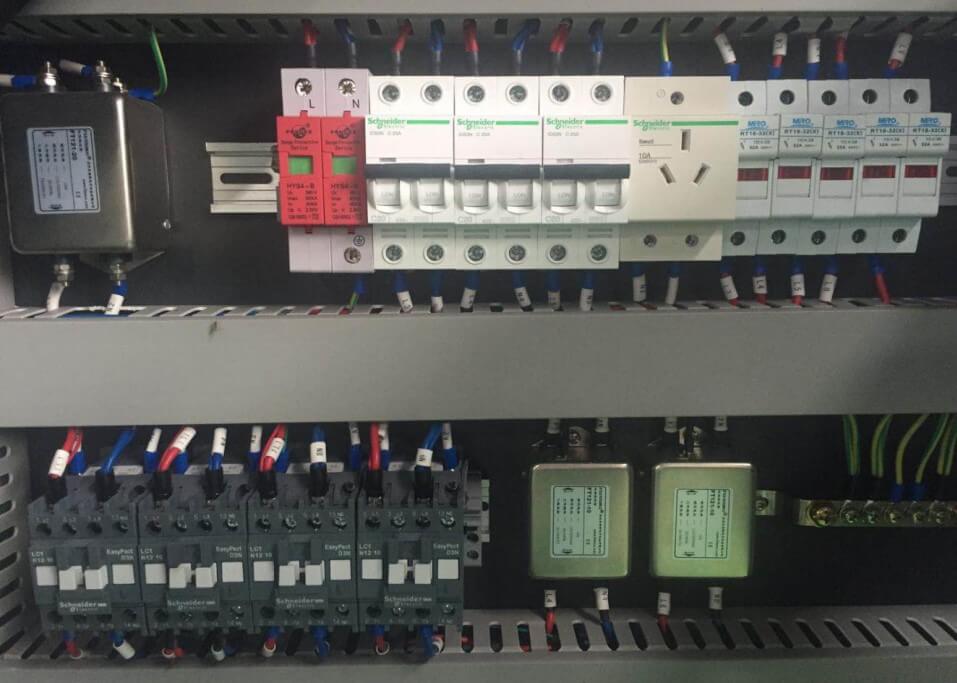

Стандартизированная схема электрооборудования

Сокращение помех для обеспечения стабильной эксплуатации. Каждая линия пронумерована для удобства проведения осмотра и технического обслуживания обслуживающим персоналом.

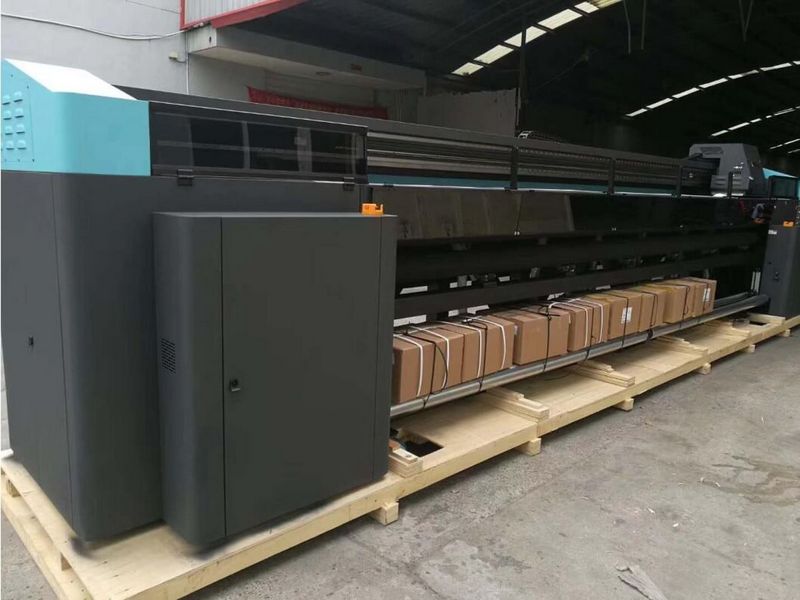

Масса нетто устройства составляет 4 500 кг, масса брутто — 4 600 кг

Спецификация рулонного УФ принтера VitReX V4-5000

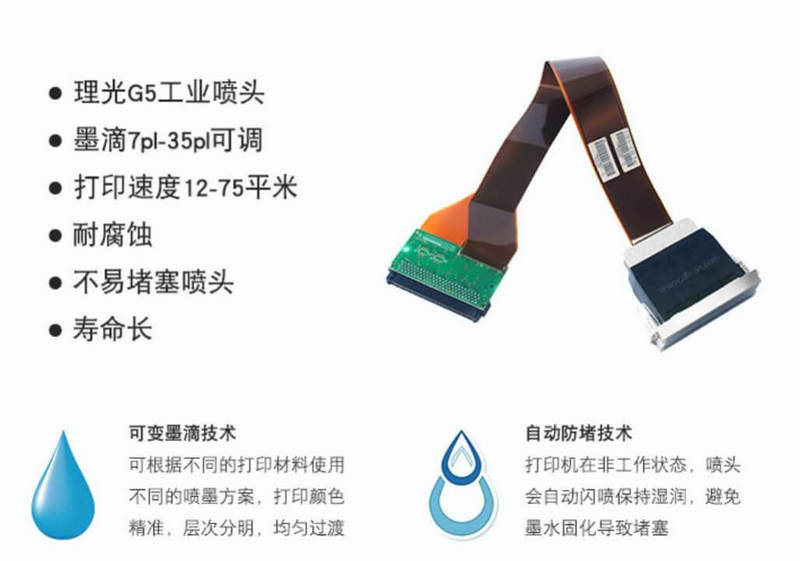

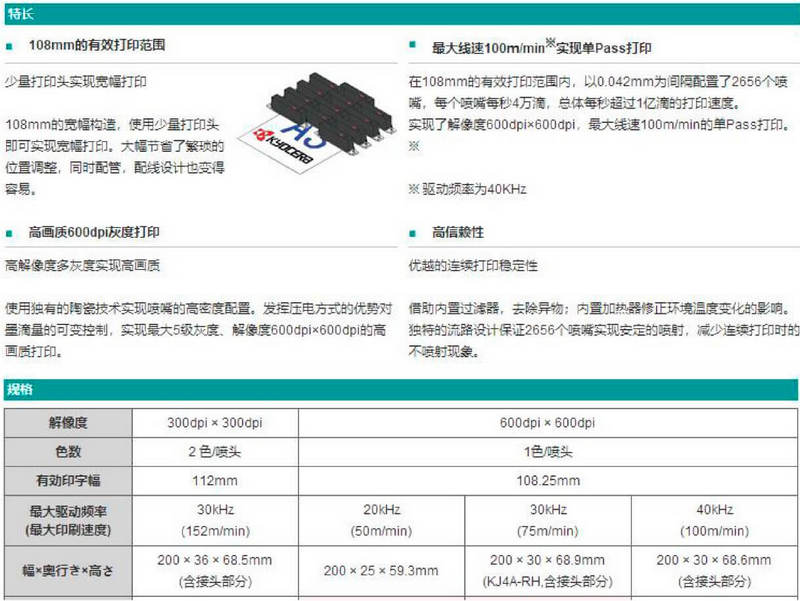

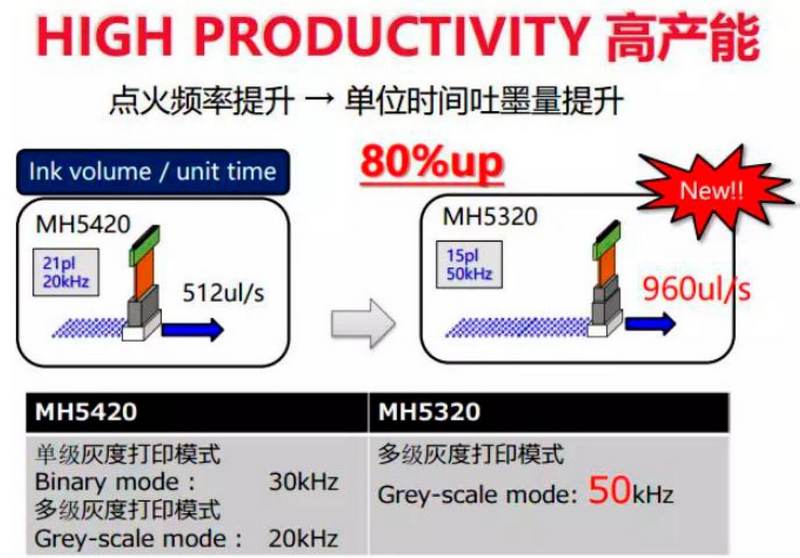

Печатающая головка Ricoh Gen5

Области применения

Билборды	Виниловые наклейки (объявления)	Полотна
3D-обои	Наружные световые витрины	Реклама на воздушных судах
Объявления на ограждениях	Мягкая пленка для натяжных потолков	Коммерческая реклама

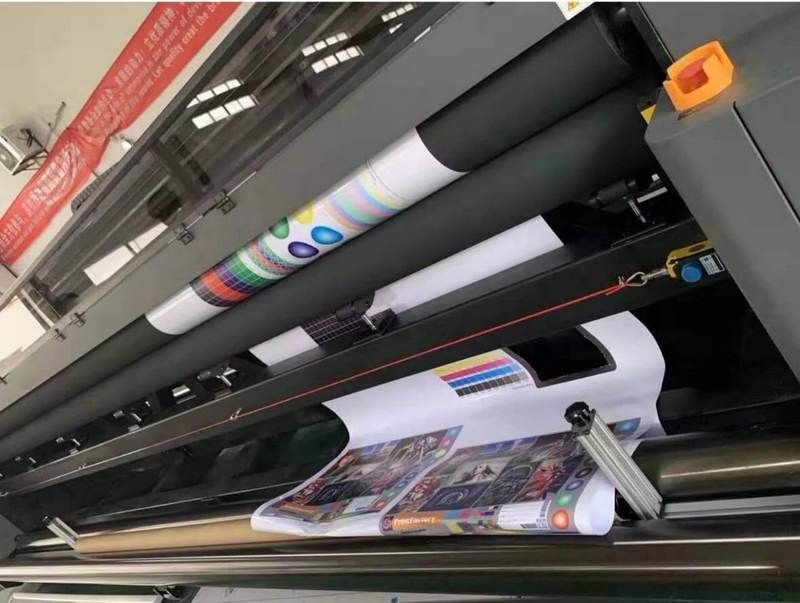

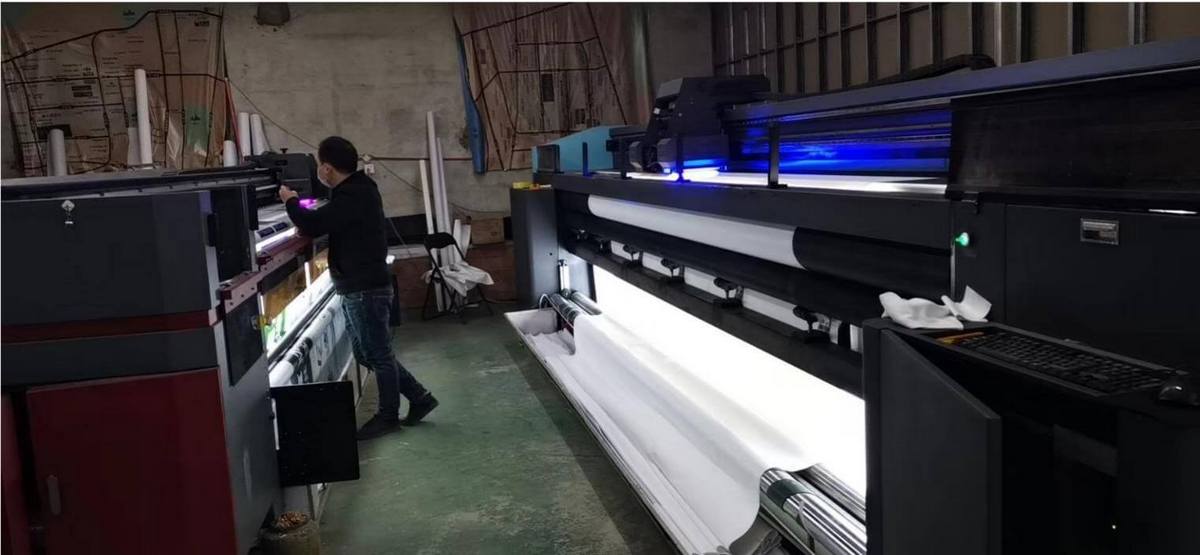

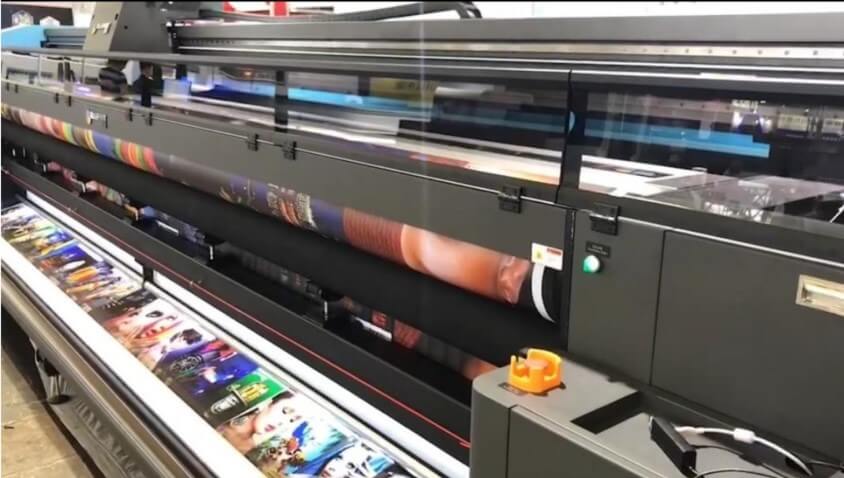

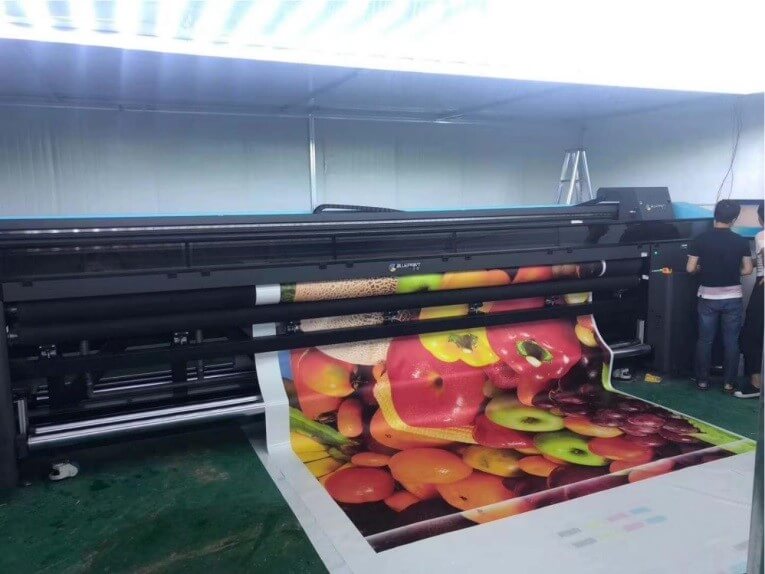

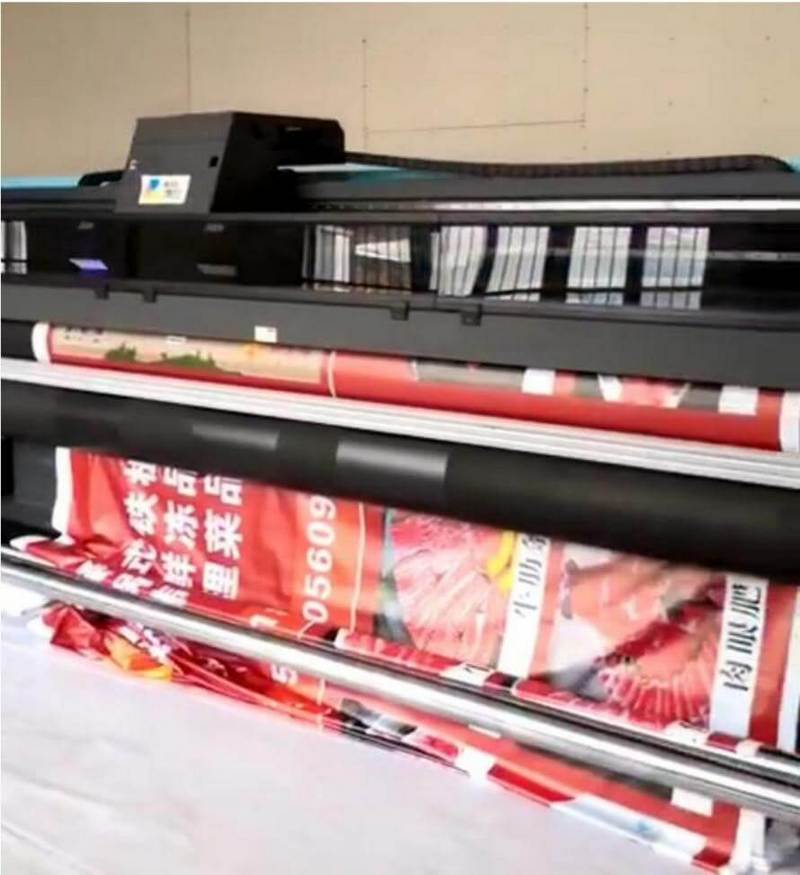

Площадка заказчика
