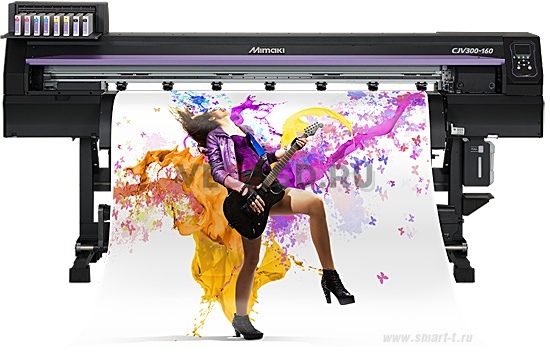

Сольвентный плоттер с функцией резки Mimaki СJV300-130/160

Экосольвентные плоттеры нового поколения Mimaki СJV300-130/160 с совмещенными функциями печати и высокоточной контурной резки обеспечивают превосходное качество струйной печати и гарантируют непревзойденную в своем классе производительность. Серия представлена двумя моделями - Mimaki СJV300-130 и Mimaki СJV300-160 с шириной рабочей области 1361 мм и 1610 мм соответственно.

В плоттерах СJV300 внедрены наиболее передовые разработки аппаратных и программных средств компании Mimaki, а также реализованы функции печати белыми и металлизированными чернилами. Широкие возможности воспроизведения уникальных изображений в комбинации с высокоточной резкой по любому заданному контуру (что впервые осуществлено в модельном ряду Mimaki этого класса) позволяют на одном устройстве, без вспомогательного оборудования изготавливать печатную продукцию премиум-класса. Mimaki СJV300 представляет собой современный, полностью завершенный комплекс для оперативной печати этикеток, наклеек, пленочных трансферов для маркировки и декорирования одежды, POS-материалов, презентационной графики, эксклюзивных киноафиш, автомобильной и напольной графики, прототипов упаковки.

Плоттер Mimaki СJV300 построен на платформе недавно вышедшей революционной модели Mimaki JV300, обладает всеми ее преимуществами и наделен более широкими функциональными возможностями. Новое оборудование ориентировано на самый широкий круг пользователей – от небольших ателье профессиональной печати до крупных рекламно-производственных компаний.

На выставке FESPA-2015 плоттер Mimaki СJV300 завоевал престижную премию от EDP (Европейской Ассоциации Цифровой Печати) в номинации "Best print and cut solution".

Основные особенности плоттера Mimaki CJV300-130/160

высокая скорость печати, достигающая 105,9 кв.м/час (печать экосольвентными чернилами Mimaki SS21);фотографическое качество и высокая четкость отпечатков: технология переменного объема капли, разрешение до 1440 dpi;две различные ширины рабочей области – 1361 (СJV300-130) и 1610 мм (СJV300-160);усовершенствованная функция компенсации межпроходных погрешностей MAPS3.функции распознавания (NCU) и замещения (NRS) сбойных дюз для продолжительной бесперебойной работы;симметричное расположение цветовых каналов CMYKKYMC позволяет избежать эффекта «матраса», характерного для режима двунаправленной печати bi-directional;оптимальная форма колебаний диафрагмы печатающих головок, гарантирующая точное позиционирование чернильных капель на поверхности носителя;восьмиканальные печатающие головки и чернильная палитра обеспечивают максимальную гибкость использования плоттера Mimaki CJV300 и позволяют печатать графику любой сложности с неизменно высоким качеством;высокоточная контурная резка; наличие нескольких функций резки для обеспечения максимально высокого качества резки и удобства работы оператора;расширение шестицветной экосольвентной (SS21) палитры до десятицветной за счет ее дополнения оранжевыми, светло-черными, белыми и металлизированными чернилами;высокое качество воспроизведения черно-белых фотографий без красноватого оттенка, благодаря светло-черным чернилам;белые чернила – наилучшее решение для печати на светопроницаемых и цветных материалах;возможность одновременной печати цветными и белыми чернилами;металлизированные чернила с повышенным уровнем блеска для создания зеркальных спецэффектов. Обширная встроенная библиотека металлических цветов;наличие систем непрерывной подачи чернил UISS из картриджей и опциональной MBIS III из двухлитровых емкостей каждого цвета для существенного повышения производительности, сокращения текущих затрат и снижения себестоимости отпечатка;возможность использования сублимационных чернил для термопереноса изображений на текстиль и прямой печати на подготовленных полиэфирных тканях.оптимальное формирование изображения и мгновенная готовность отпечатков к последующим манипуляциям благодаря высокоэффективной интеллектуальной трехступенчатой системе подогрева/сушки;надежная система автоматической подачи/подмотки, рассчитанная на работу с тяжелыми рулонами, обеспечивает плавную подачу и оптимальное натяжение материалов разной толщины и с различным качеством поверхности;возможность использования устройства только для печати, печати и резки, только резки; автоматический переход из режима печати в режим контурной резки;сольвентные плоттеры Mimaki СJV300-130/160 стандартно комплектуются растровым процессором RasterLink6, плагином FineCut8 для программных пакетов Illustrator и CorelDRAW, программным обеспечением для контурной резки Simple Studio.

Печатающие головки нового поколения

Сольвентный плоттер Mimaki СJV300 оснащен двумя восьмиканальными печатающими головками нового поколения, установленными в шахматном порядке, что дает возможность в производительном режиме в конфигурации CMYK + CMYK (четыре канала на цвет) достигать скорости печати 105,9 кв.м/час и, таким образом, демонстрировать лучшую производительность в своем классе.

Размещение двух печатающих головок в шахматном порядке позволяет расширить область, запечатываемую за один проход, до 50,8 мм без потери скорости печати. Каждая головка оснащена 1440 дюзами, расположенными по 180 единиц в восьми рядах. Ширина рядов дюз каждой головки – 31 мм, общая ширина ряда дюз блока головок – 101 мм.

Печатающие головки нового поколения, работающие по технологии переменного объема капли, генерируют капли практически идеальной сферической формы трех различных объемов (4, 14 и 35 пл), чем обеспечивается высокая четкость изображения, плотность растра и однородность насыщенных монохромных заливок. Применение технологии переменного объема капли при печати с высоким разрешением, в отличие от технологии фиксированного размера точки, повышает качество отпечатка до уровня фотографии: снижается уровень зернистости, повышаются плавность цветовых переходов и равномерность передачи полутонов на градиентных участках.

Скоростные характеристики плоттера Mimaki СJV300 (при печати экосольвентными чернилами SS21)

Технология контроля формы и точности выброса капли

Для стабильно правильного позиционирования капли на поверхности носителя независимо от скорости печати в плоттерах CJV300 реализована технология высокоточного контроля. Компанией Mimaki была разработана уникальная форма колебаний диафрагмы пьезоголовки, которая позволяет выбрасывать капли чернил всех цветов практически идеальной сферической формы под неизменным углом. Данная технология позволяет плоттеру Mimaki СJV300при печати с высоким разрешением воспроизводить четкие тексты, тонкие линии, мелкие детали и чистые краевые участки изображения без чернильной пыли и прочих недостатков, обусловленных отклонившимися и/или деформированными каплями.

Функция Mimaki Advanced Pass System3 (MAPS3)

Функция компенсации межпроходных погрешностей MAPS3 с улучшенным алгоритмом, реализованная в плоттерах серии CJV-300, предотвращает межпроходную полосчатость (бендинг) любого характера. Благодаря уникальной технологии формирования изображений, функция MAPS3 в момент каждого прохода активизирует распыление дополнительных чернильных капель на границе последовательных полос. В результате, при каждом следующем проходе распыленные точки объединяются в единый массив и полностью компенсируют недостатки двунаправленной печати.

Инновационные функции контурной резки плоттеров Mimaki CJV300

В плоттерах Mimaki CJV300 объединены функции печати и высокоточной контурной резки. С помощью программных средств RasterLink6 осуществляется автоматическое распознавание заранее напечатанных реперных меток (функция Continuous register mark detection) и производится непрерывная высокоточная резка по заданным контурам с синхронной автоматической калибровкой. Эта операция одинаково успешно производится как при резке целого рулона, так и развернутого полотна.

Функция Over-cut гарантирует полное прорезание прямоугольного контура путем продления реза за установленный периметр на угловых участках. Эта функция позволяет изготавливать высококачественные наклейки, легко отделяющиеся от подложки без разрывов и растяжения пленки.

Функция Corner-cut предназначена для качественной контурной резки графических элементов с острыми углами. Продление реза с двух сторон каждого острого угла (крест-накрест) позволяет при отрыве пленки от подложки сохранить четкий, недеформированный угловой контур.

При активизации функции неполной контурной резки Half-Cut контурная резка самоклеящейся пленки производится пунктиром: сквозной рез пленки с подложкой комбинируется по всему контуру со сквозной резкой пленки и частичным надрезом подложки (наполовину ее толщины). В результате сама пленка оказывается вырезанной полностью, а на подложке образуются «лапки», надежно удерживающие готовые к использованию этикетки в плоскости материала до завершения операции резки.

До момента использования этикетки могут сохраняться в рулоне или для компактного хранения и удобства в работе могут быть легко извлечены вместе с подложкой из полотна материала путем легкого отрыва.

С помощью функции коррекции сегмента Segment correct function производится распознавание промежуточных меток и осуществляется четырехточечная коррекция для каждого сегмента. Эта функция дает возможность осуществлять точную контурную резку на полотнах большой протяженности даже в случае, если изображение имеет перекос.

Функции распознавания и замещения сбойных дюз

Реализованные в плоттерах Mimaki СJV300-130/160 функции распознавания (Nozzle Check Unit - NCU) и замещения сбойных дюз (Nozzle Recovery System - NRS) позволяют осуществлять автоматический мониторинг печатающих головок и замещение сбойных дюз рабочими. Эти функции ориентированы на сокращение потерь расходных материалов, которые возникают вследствие выпуска бракованной продукции из-за засорения печатающих головок, и обеспечение продолжительной работы без остановок на техническое обслуживание в течение выполнения задания и без простоев между последовательно печатающимися файлами.

Система распознавания (NCU) автоматически выявляет вышедшие из строя дюзы и активизирует функцию чистки. Автоматический контроль дюз осуществляется специальным сенсором через заданные интервалы времени. Функция замещения сбойных дюз (NRS) призвана обеспечить безостановочную качественную печать протяженного задания в случае выпадения части дюз. Если обнаружены неработающие дюзы, система без остановки на чистку замещает их рабочими без потери скорости печати.

Система непрерывной подачи чернил Uninterrupted Ink Supply System (UISS)

Mimaki's UISS (Uninterrupted Ink Supply System) – это фирменная СНПЧ, которая обеспечивает бесперебойную подачу чернил. В режиме 4-цветной печати предусмотрена установка двух картриджей на цвет. Когда один картридж опустошается, система автоматически переключается на второй картридж того же самого цвета, позволяя осуществлять продолжительную печать без постоянного контроля оператора. Функция автоматического переключения сдвоенных картриджей, составляющих единый блок, освобождают пользователя от частой замены картриджей и от постоянного наблюдения за уровнем чернил. Яркие индикаторы синего цвета, установленные на картриджной платформе, указывают на используемые в текущий момент картриджи, позволяя безошибочно осуществлять замену в случае необходимости. Красная индикация оповещает о наличии в системе отработанного картриджа или об отсутствии картриджа в слоте. Замена отработанных картриджей может осуществляться без прерывания печатного процесса.

В плоттере Mimaki CJV300 предусмотрен контроль количества оставшихся в картриджах чернил, осуществляемый непосредственно в процессе печати. Эта функция позволяет избежать лишних потерь расходных материалов. О низком уровне чернил оповещает специальный индикатор. Если картриджи не были вовремя заменены, печать автоматически приостанавливается для предотвращения печати брака.

В сочетании с MBIS (Mimaki Bulk Ink System) - системой подачи чернил из больших емкостей (по 2 л) - система позволяет повысить производительность и достичь значительного снижения себестоимости печати. В плоттере Mimaki CJV300 система MBIS III устанавливается непосредственно на картриджный блок и не требует дополнительного рабочего пространства.

Альтернативные системы непрерывной подачи чернил

Компания Смарт-Т предоставляет пользователям возможность использования в плоттерах Mimaki СJV300-130/160 собственных альтернативных баночных/пакетных СНПЧ, позволяющих использовать недорогие совместимые чернила сторонних производителей. СНПЧ от компании Смарт-Т с емкостями большого объема гарантируют экономный расход чернил, дают возможность снизить себестоимость печати и существенно повышают производительность. СНПЧ обеспечивают непрерывность работы без частых остановок для замены картриджа и не требуют от оператора постоянного контроля уровня чернил. Поставляемые компанией Смарт-Т системы непрерывной подачи чернил устанавливаются без внесения в оборудование каких-либо конструкционных изменений.

Быстросохнущие экосольвентные чернила Mimaki SS21

Инновационная формула экосольвентных чернил SS21 стала результатом накопленных знаний и революционных технологических разработок специалистов компании Mimaki.

Чернила быстро сохнут на поверхности носителей благодаря оптимальному балансу между проникновением/закреплением пигментов и интенсивностью испарения растворителя. Вязкость чернил обеспечивает их стабильную подачу по чернильному тракту, равномерное пополнение печатающей головки и точный выброс чернильных капель даже в самых скоростных режимах печати. Отсутствие «пустых» дюз и паразитного перелива чернил дает возможность избежать полосчатости и нарушения четкости изображения.

Цветовые конфигурации чернил SS21 для плоттеров Mimaki CJV300:

4 цвета для скоростной печати: CMYKKYMC8 цветов для фотографического качества печати: CMYKLcLmLkOr6 цветов + белый для производительной печати с использованием белого цвета: CMYKLcLmW8 цветов для фотографического качества печати с использованием белых и металлизированных чернил: CMYKLcLmW/Si

Оранжевые и светло-черные чернила гарантируют точную цветопередачу

Оранжевые чернила расширяют цветовой охват, улучшая цветопередачу и позволяя достоверно воспроизвести 94 % цветов колориметрических карт PANTONE и индивидуальные корпоративные цвета. Расширение цветовой палитры за счет дополнения оранжевых чернил поддерживается инструментами цветокоррекции растрового процессора, чем достигается естественная цветопередача без использования цветов пространства Hexachrome.

Чернила светло-черного цвета обеспечивают оптимальный баланс серого для плавных монохромных градиентных переходов без отклонений в красную область, качественных цветных тоновых заливок и естественной цветопередачи телесных оттенков.

Оранжевые и светло-черные чернила в сочетании со светло-голубыми (Light cyan) и светло-пурпурными (Light magenta) в конфигурации восьми цветов – идеальное решение для печати художественных репродукций и фотографий класса Премиум.

Белые чернила

Белые чернила наилучшим образом подходят для печати яркой графики на материалах для внутренней подсветки BackLit, где выступают в роли поверхностного слоя. При печати белыми чернилами подосновы изображения становится возможным осуществлять печать на прозрачных, цветных и темных поверхностях без цветовых искажений, обусловленных цветом используемого материала.

Белые чернила Mimaki SS21 отличаются от конкурирующих существенно повышенной плотностью (на 25 %), гарантирующей высокую степень укрывистости. Это качество позволяет сократить общий расход чернил.

Металлизированные чернила Silver для спецэффектов

Металлизированные чернила SS21 нового поколения предоставляют возможность производить уникальную печатную продукцию с цветными зеркальными эффектами (поздравительные открытки, киноафиши, этикетки, фотографии персон в атласной одежде) и достоверно воспроизводить металлические детали реальных объектов (брутальной мототехники, кузовов автомобилей представительского класса или винтажных предметов интерьера и домашнего обихода).

Большим достоинством металлизированных чернил является возможность изготовления эксклюзивных изделий за один рабочий цикл без привлечения к печатному процессу других технологий – трафаретной печати или горячего тиснения фольгой.

Металлизированные чернила SS21 отличаются повышенной в 1,67 раза относительно чернил стандартной серии ES3 яркостью, что подтверждено лабораторными испытаниями, проведенными специалистами компании Mimaki.

Встроенная библиотека металлизированных цветов

Встроенная библиотека металлизированных цветов, работу с которой поддерживает растровый процессор RasterLink6, насчитывает 648 различных оттенков. Воспроизведение цветов коллекции осуществляется с высокой точностью. Воспользовавшись коллекцией библиотеки, любой оператор сможет подобрать цвет, соответствующий металлизированному цвету набора Adobe Illustrator.

Система рециркуляции белых и металлизированных чернил (MCT)

Фирменная система рециркуляции белых и металлизированных чернил предотвращает выпадение пигмента в осадок и обеспечивает стабильную работу печатного узла. Система избавляет оператора от постоянного контроля состояния белых и металлизированных чернил в картриджах и, соответственно, качества печати.

Интеллектуальная нагревательная система

Разработанная компанией Mimaki интеллектуальная трехступенчатая нагревательная система повышает качество цветового воспроизведения и ускоряет готовность отпечатков к дальнейшим манипуляциям с ними. В дополнение к предварительному нагреву и нагреву в зоне печати в плоттере Mimaki CJV 300 предусмотрен нагрев на выходе, что позволяет осуществлять высококачественную печать по всей ширине на материалах без покрытия и намотку отпечатка без отмарывания благодаря быстрому высыханию чернил. Система контроля плоттера CJV300 производит автоматическую корректировку температуры нагревателей в соответствии с температурой окружающей среды. Каждая из независимых ступеней нагрева при необходимости может быть отключена.

Отдельный слот для картриджа с промывочной жидкостью

В плоттерах Mimaki СJV300-130/160 слот для картриджа с промывочной жидкостью вынесен за пределы основной картриджной площадки и встроен в корпус с правой стороны плоттера. Установленный таким образом технический картридж не мешает оператору в текущей работе, и у неопытного пользователя нет шанса допустить ошибку при начальной установке или замене чернильных емкостей.

Подача промывочной жидкости производится в зону парковки снизу, а не сбоку, что полностью исключает механические повреждения печатного блока, которые могут возникнуть вследствие некорректной работы элементов чистящей системы.

Модернизированная система прижимных роликов

Часто расположенные по всей ширине рабочего стола и индивидуально регулируемые на подъем прижимные ролики в сочетании со стабилизирующими роликами системы натяжения обеспечивают равномерное перемещение полотна материала и гарантируют высокое качество печати даже на высокой скорости вывода изображения. Функция индивидуальной регулировки роликов дает возможность при необходимости исключать их часть из работы и менять давление прижима. При необходимости замены роликов их демонтаж осуществляется одним движением.

Функция зажима материала с автоматическим переключением

Функция зажима материала с автоматическим переключением усилия прижима Clamp-pressure automatic-switching позволяет избавить оператора от ручных регулировок в процессе всего цикла печати/резки. В соответствии с рабочими установками и типом материала система сама регулирует число задействованных прижимных роликов и давление, обеспечивая оптимальное перемещение носителя, как в процессе печати, так и во время контурной резки.

Система автоматической подачи/подмотки материала

Плоттеры серии CJV300 оснащены надежной системой автоматической подачи/подмотки, которая благодаря мотору повышенной мощности позволяет работать с рулонами весом до 40 кг. Рулонодержатели на валах автоматической системы подачи/подмотки выполнены из металла, чем обеспечивается увеличение ресурса узла и стабильность подачи тяжелых рулонов. Для удобства и облегчения установки тяжелых рулонов предусмотрены специальные вспомогательные упоры. Для регулировки направления намотки (вращения намоточного вала по или против часовой стрелки) вместо обычного тумблера предусмотрена удобная кнопка мягкого нажатия.

Опциональная подсветка рабочего стола (ПРС) плоттеров Mimaki СJV300

Для удобства контроля печатного процесса и обслуживания печатного узла плоттеры Mimaki СJV300-130/160 могут опционально оборудоваться системой подсветки рабочего стола (ПРС), разработанной инженерами научного отдела СМАРТ-Техно. Подсветка позволяет без прочих источников освещения комфортно следить за качеством печати, загрузкой и перемещением материала, осуществлять профилактические и сервисные операции. При включении плоттера, подсветка включается автоматически; для ее отключения предусмотрен специальный встроенный выключатель.

В плоттерах CJV-300 печатная зона и парковочная станция объединены в единый, неразделенный на секции блок, что позволяет устанавливать одну линейку подсветки, охватывающую одновременно обе зоны. Система подсветки надежна, безопасна в эксплуатации, энергоэкономична, легко и быстро монтируется, не мешает движению каретки и не осложняет работу оператора. ПРС устанавливается без нарушений целостности конструкции плоттера и не требует демонтажа при сервисном обслуживании. При необходимости система подсветки может быть без затруднений удалена.

Эту дополнительную, специально продуманную для повышения комфортности опцию, без сомнения, оценят как печатники, так и сервисные инженеры.

Функция e-mail и SMS-оповещения

Посредством интернет-подключения через LAN-интерфейс информация о статусе плоттера Mimaki CJV300 посылается на установленный адрес электронной почты. Пользователь получает уведомление о начале и завершении печати задания, неожиданной остановке печати вследствие понижения уровня чернил до критического, нехватки материала или других ошибок. Оператор, независимо от удаленности, все время находится в курсе состояния плоттера, даже если печатный процесс остался без его контроля.

Функция SMS-оповещения реализована в серии CJV300 силами специалистов научного отдела компании Смарт-Т. На лицевую сторону корпуса плоттера вынесен GSM-модуль, посредством которого на мобильный телефон отсылается текстовое уведомление о начале/окончании печати задания и важных производственных ситуациях. Таким образом оператору предоставляется возможность удаленно контролировать процесс печати и принимать оперативные меры в случае нештатной ситуации.

Растровый процессор Mimaki RasterLink 6

Растровый процессор Mimaki RasterLink 6 позволяет обрабатывать изображения, сохраненные в различных форматах, легко добиваться точного цветового воспроизведения, использовать несколько адаптированных ICC-профилей одновременно (что удобно при тестовой печати), рационально размещать изображения на виртуальном носителе, осуществлять фрагментирование, масштабирование, вырезание участков, повороты и другие операции, а также предварительный просмотр задания в основном окне. Простота использования ПО обеспечивается благодаря интуитивному следованию по понятным ярким иконкам. Для упрощения работы все параметры группируются в одном окне. Логически связанные одной операцией конфигурации параметров или наиболее часто используемые могут быть занесены в память. Контроль печатного процесса осуществляется на основном экране. Mimaki RasterLink 6 поддерживает трехслойную печать с использованием белого цвета и печать металлизированными чернилами, все функции контурной резки плоттеров Mimaki СJV300, а также дает возможность в оперативном порядке загружать обновления.

Области применения плоттеров Mimaki СJV300-130/160

Этикетки и наклейкиЭлементы визуальной навигацииИнтерьерная и наружная рекламаАвтомобильная графика и реклама на транспортеPOS-материалыНапольная графикаПленочные трансферы для термопереноса на текстильПлакаты и интерьерные афишиПрезентационные материалыПрототипы упаковкиПерсонализация корпоративной сувенирной продукцииДекорирование электронных устройствНаклейки на приборные панели

Технические характеристики плоттеров Mimaki СJV300-130/160
