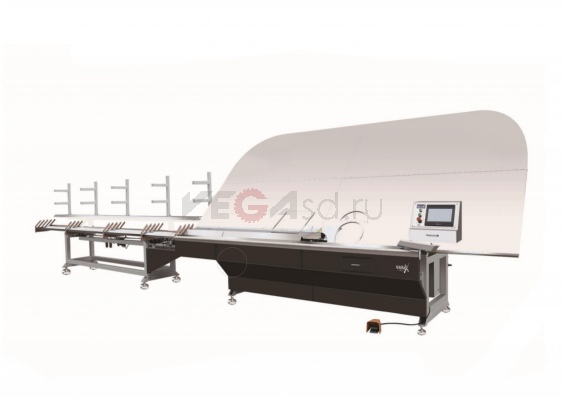

Станок для гибки дистанционной рамки VitReX

Станок оснащен сверхмощными CNC-контроллерами австрийской компании B&R - ведущего мирового производителя в области промышленной автоматизации. Все электронные компоненты поставляются французским концерном Schneider Electric - ведущим мировым производителем в области электротехнического оборудования низкого напряжения и средств автоматизации.

Компания HJ первая в Китае стала использовать систему ЧПУ при производстве загибочных станков. Программа для оборудования с ЧПУ может быть загружена с внешних носителей, например, дискет или с обычных или специализированных флеш-накопителей. Помимо этого, программа может подключаться к заводским сетям связи либо к промышленным сетям соединенными с глобальной интернет сетью.

Фреза для распила профиля изготовлена из высококачественной легированной быстрорежущей стали, которая обладает высоким сопротивлением разрушению. Скорость фрезы регулируется посредством установленного с внешней стороны переключателя, в пределах от 1300 до 1600 оборотов в минуту, поэтому при распиле, фреза не рвет профиля и не оставляет зазубрин и облоев, срез происходит моментально и качественно.

В станке применяется система автоматизированного проектирования AutoCAD (Computer-Aided Design). Для ввода данных используется программа для работы с электронными таблицами Excel.csv - это текстовый формат, предназначенный для представления табличных данных, которая наиболее подходит для данного вида оборудования и характеризуется быстрым и удобным вводом необходимых параметров.

В систему можно забить до 800 типоразмеров рамок и компьютер автоматически производит выборку для производимых рамок, в зависимости от введенных в компьютер данных. Работа станка является безотходной - при небольшом остатке рейки, он автоматически соединяется со следующей рейкой, посредством заранее прикрепленного к нему металлического коннектора (соединителя).

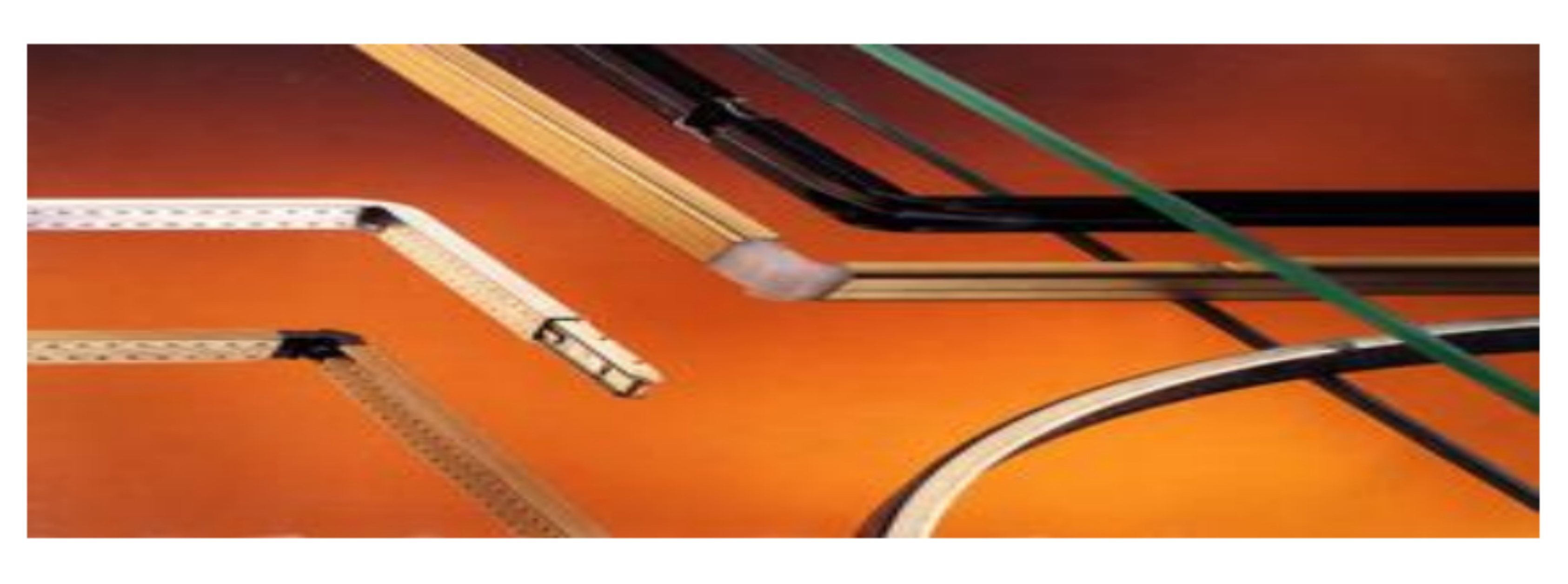

Машина характеризуется высокой производительностью, отличным качеством готовой продукции, стабильностью в работе, долгим сроком службы и удобством в применении. Система автоматически отслеживает места соединения двух реек, поэтому распил или загиб на этом месте исключен. Конструкция кулачка гибочного ножа имеет оптимальную форму для загиба профиля. Сам гибочный нож четко зафиксирован на движущем механизме двумя болтами, но в то же время легко регулируется и быстро снимается и заменяется. Станок гнет рамки любой заданной формы, применяемые материалы - алюминиевые, пластиковые, металлопластиковые и стальные (опция) рейки.

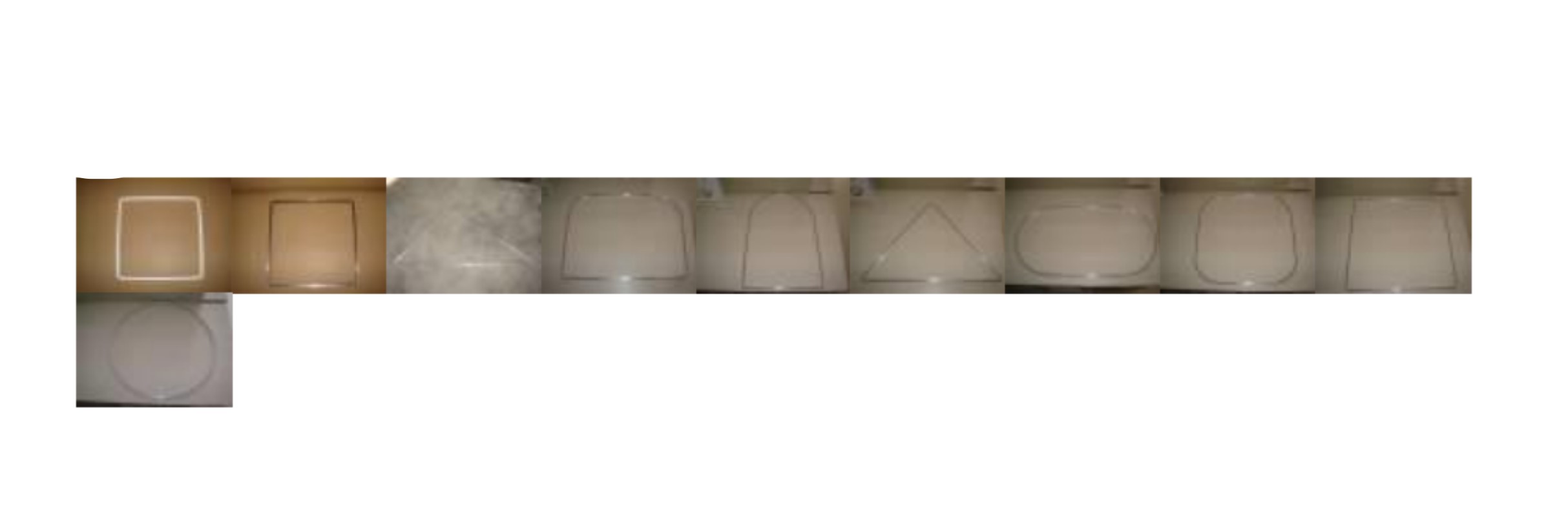

Ниже приведены фотографии некоторых из образцов рамок:

Мы также можем предложить стационарный принтер, интегрированный в загибочный станок, который печатает маркировку на внутренней стороне рамки. Данное устройство предназначено для нанесения печати на рамку в рабочем режиме загибочного станка. Устройство имеет компактные размеры и может устанавливаться в любом месте, наиболее удобный вариант за станком.

Принцип работы заключается в том, что во время подачи рейки, печатный стержень мгновенно наносит заданную надпись на видимую сторону рейки Данное устройство полезно тем компаниям, которые хотят каким-либо образом зафиксировать свой штамп или эмблему. Конструкционно, станка для гибки дистанционной рамки состоит из двух частей (передней и задней), при установке и запуске, обе части выстраиваются в единую линию.

Общая техническая характеристика:

• Толщина профиля для рамки: 5,5–27 мм (больше по запросу).
• Минимальный размер рамки: 250×380 мм.
• Максимальный размер рамки: 2000×2000 мм.
• Скорость подачи профиля: 0-120 м/мин.
• Погрешность в длине изготовленной рамки: ≤±0,4 мм/м.
• Погрешность в градусах изготовленной рамки: ≤±0,3°.
• Давление воздуха: 0,8 МПа.
• Максимальный расход воздуха: 0,8 м³/мин.
• Напряжение питания: 3Ф 380В.
• Частота тока: 50 Гц.
• Номинальная потребляемая мощность: 4 кВт.
• Габариты (д×ш×в): 4000×1300×1700 мм.
• Вес (передняя часть): 1050 кг (нетто), 1200 кг (с упаковкой).
• Вес (задняя часть): 730 кг (нетто), 880 кг (с упаковкой).
