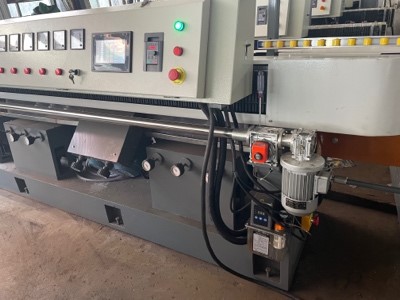

Станок для обработки кромки стекла с изменяемым углом 45-90 EM-10-45(6)

Функции

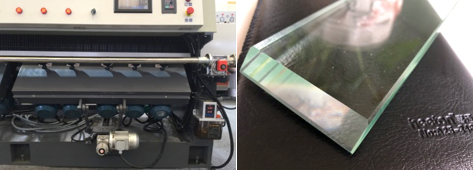

• Для обработки кромки под углом 45 градусов, когда первые 6 шпинделей находятся в положении 0 градусов

• Для обработки края фаски 45-90 градусов, когда первые 6 шпинделей находятся в положении 45-90 градусов

Рабочие этапы

Автоматический режим

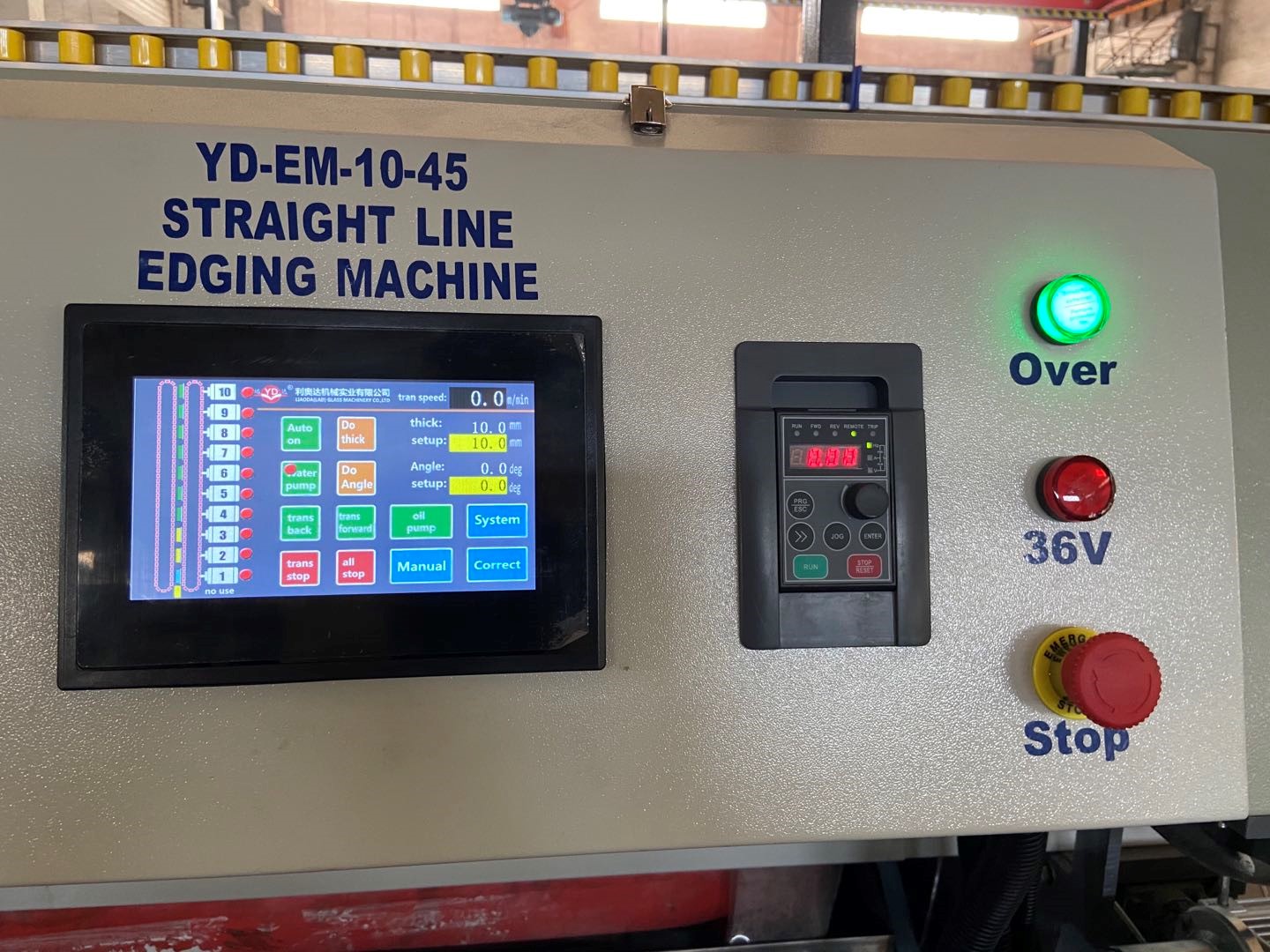

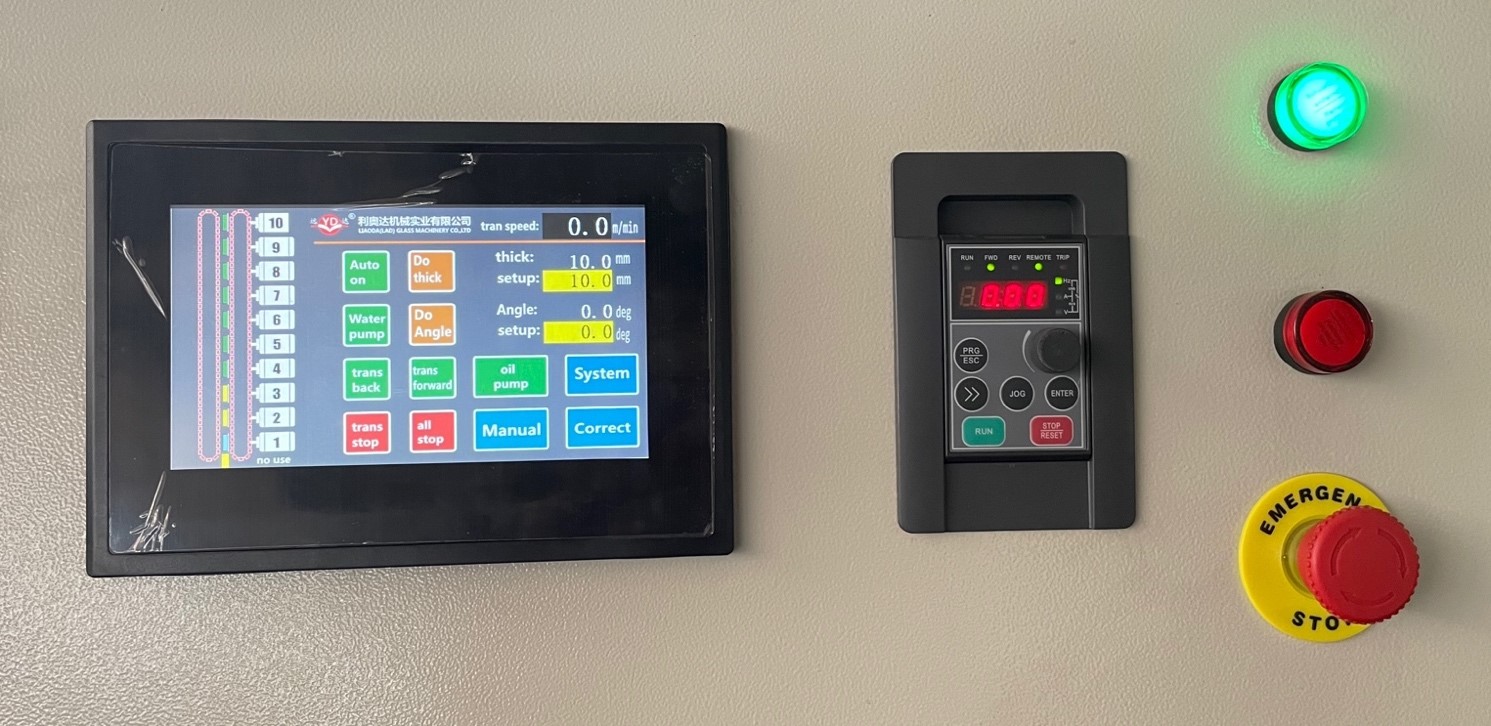

•  Установите толщину стекла на панели управления и нажмите Enter, чтобы настроить машину на нужную толщину. Например, если стекло 10 мм, введите ширину 10, как показано на фото ниже.
• Установите угол первых 6 шпинделей. Для обработки прямой кромки с ребрами угол должен быть равен 0. Если угол фаски должен составлять 45 градусов, установите его на 45 градусов, а затем нажмите Enter, чтобы отрегулировать станок.

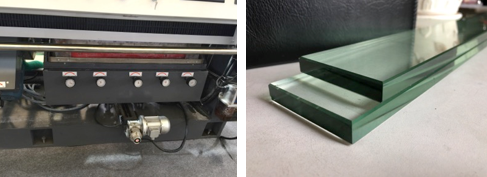

• Чтобы обработать прямую нижнюю кромку с большой фаской под углом 45 градусов, потребуется 2 шага:
• Шаг 1: установите угол равным 0, чтобы обработать линейку с ребрами.
• Шаг 2: Установите угол на 45 градусов, чтобы обработать край фаски под углом 45 градусов.

• После настройки просто выполните автоматическое включение, чтобы запустить машину.

Ручной режим

• Запустите водяной насос.
• Запустите двигатели один за другим (1-10).
• Отрегулируйте направление конвейерной системы. (вперед).

Основные части машины

• Основание станка из литой стали.

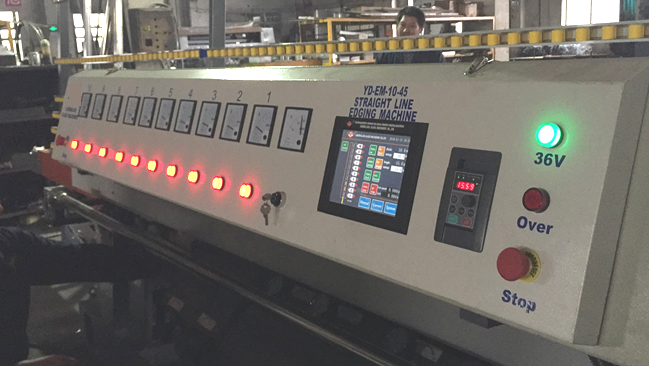

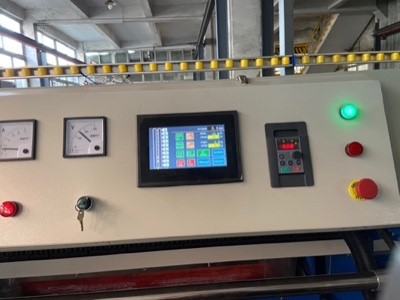

• Система управления ПЛК с сенсорным экраном.
• Двигатели ABB.

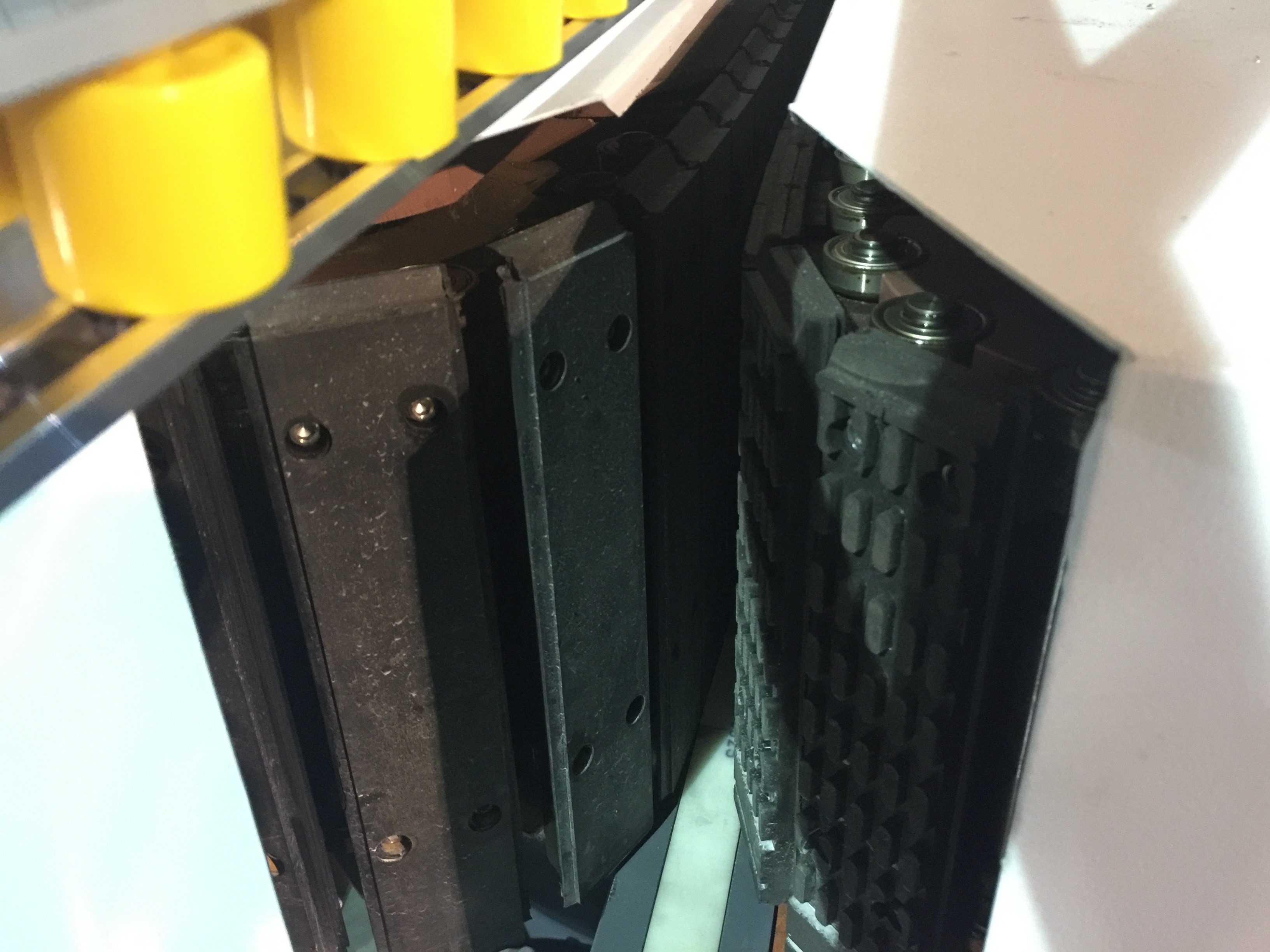

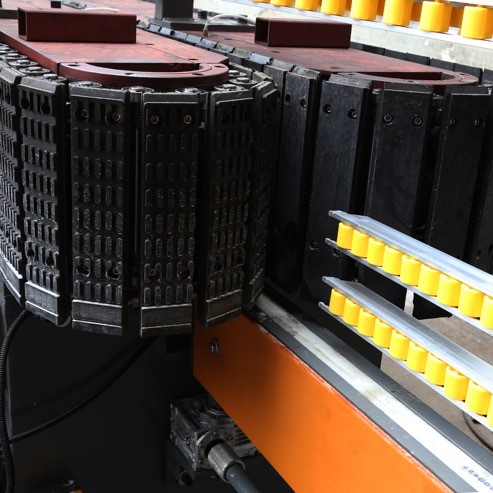

• Конвейер несущей конструкции.
• Автоматическая система подачи смазки.
• Электрические части Schneider/Omron.
• Толщина стекла, регулировка угла наклона регулируется на панели управления.
• Высокоскоростной индукционный двигатель. Скорость 2480 об/мин.
• Обрезной ремень.
• Резервуар для воды из нержавеющей стали, 1 шт., один прямоугольник.
• Стальная стойка для стекла или стойка для стекла из квасцов.
• С функцией регулировки высоты рабочего стола.

Расположение кругов

16. Введение деталей машин

#	Деталь	Фото
1	8-дюймовый сенсорный экран английский/китайский язык

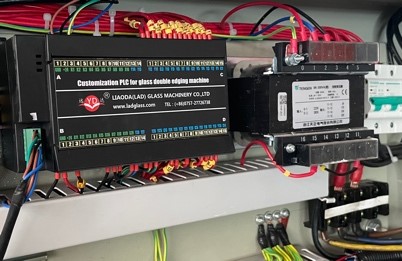

2	PLC Schneider реле CHINT реле

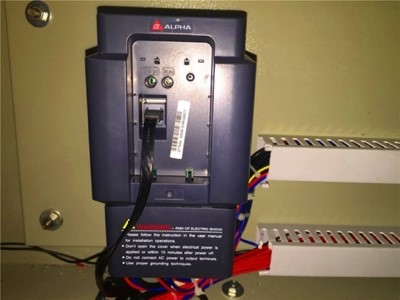

3	Alpha конвертер для регулировки скорости и угла

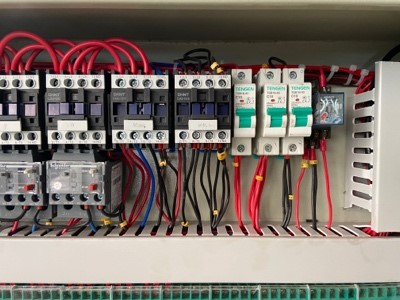

4	Электрические детали высокого качества

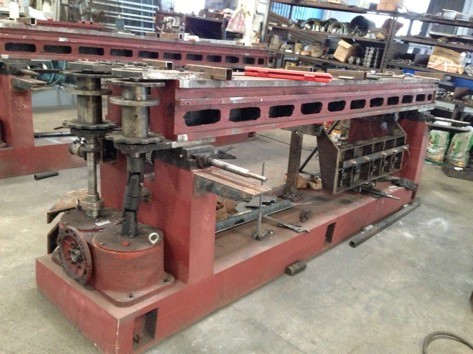

5	С использованием литого стального основания

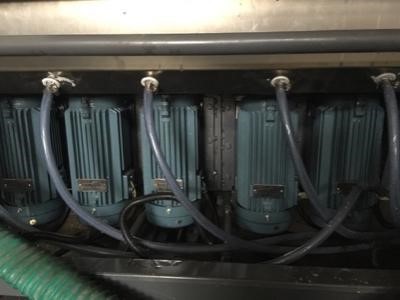

6	ABB двигатели

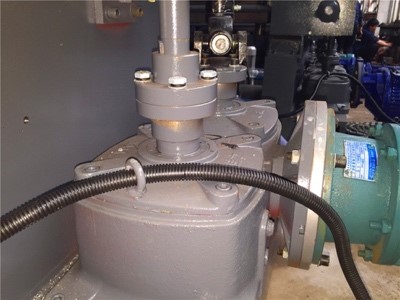

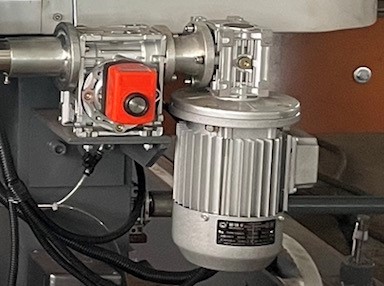

7	Zhoujiang Редуктор  Для тяжелого стекла.

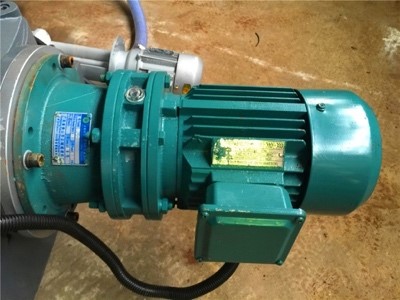

8	Xuangyuan мотор 3KW, для тяжелого стекла Изменяемая скорость при помощи частного преоброзователя
9	Подшипник высокого качества
10	Устройство регулировки толщины с энкодерным  датчиком
11	Автоматическая система смазки
12	Простая регулировка высоты колеса
13	Регулировка высоты передней направляющей

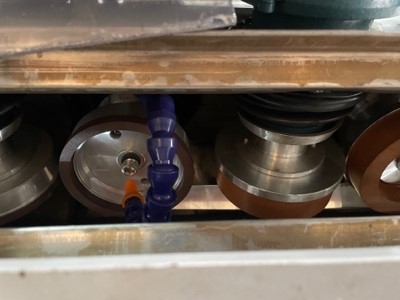

14	Инструмент  высокого качества

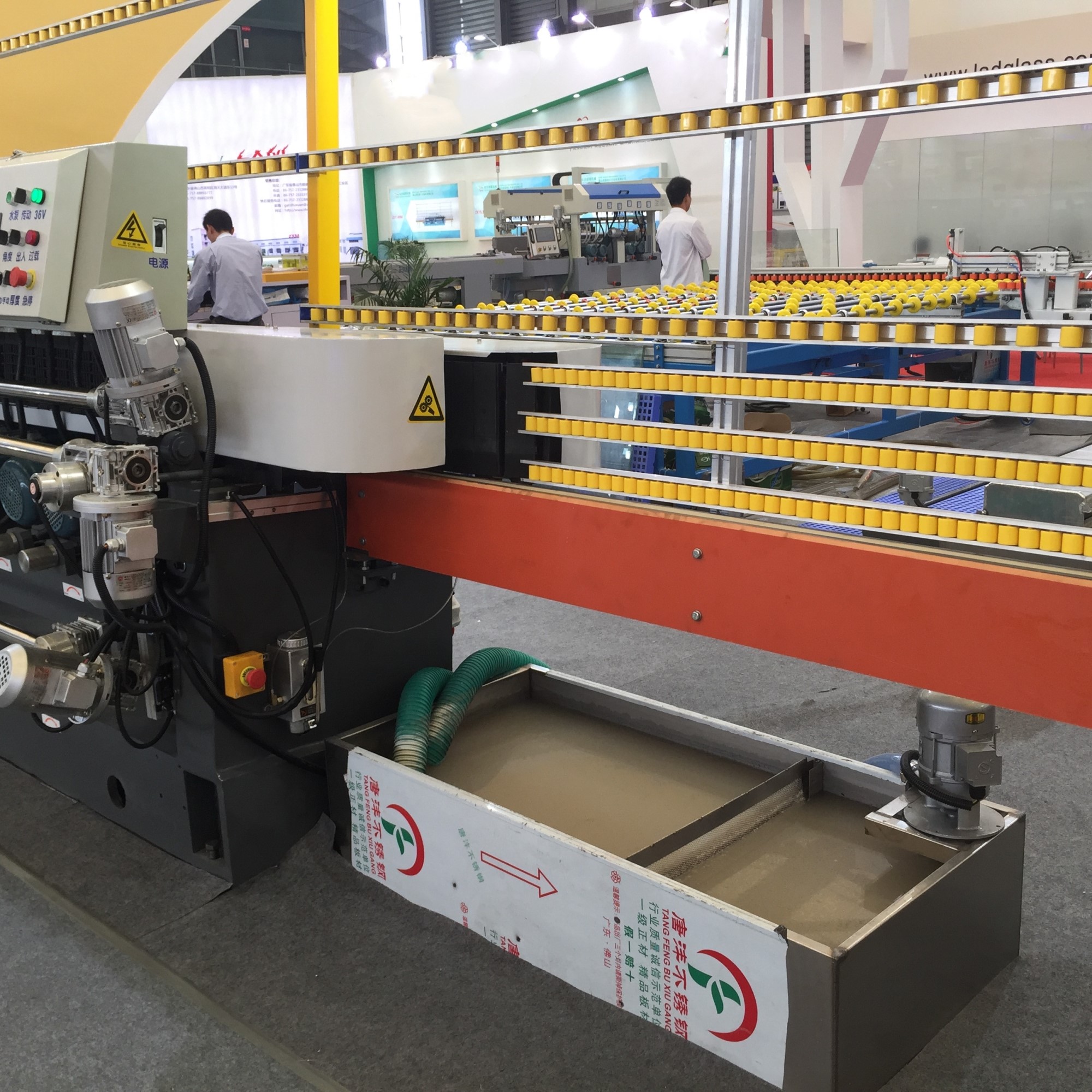

15	Бак для воды из нержавеющей стали

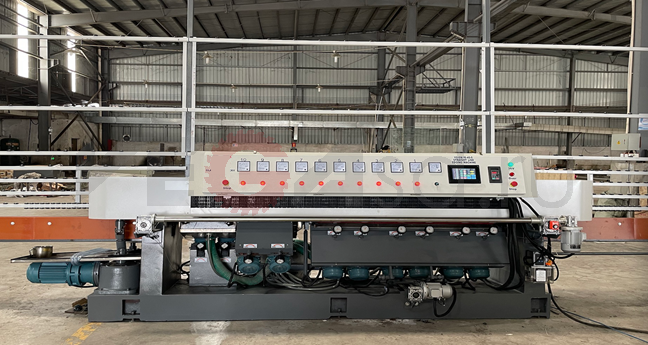

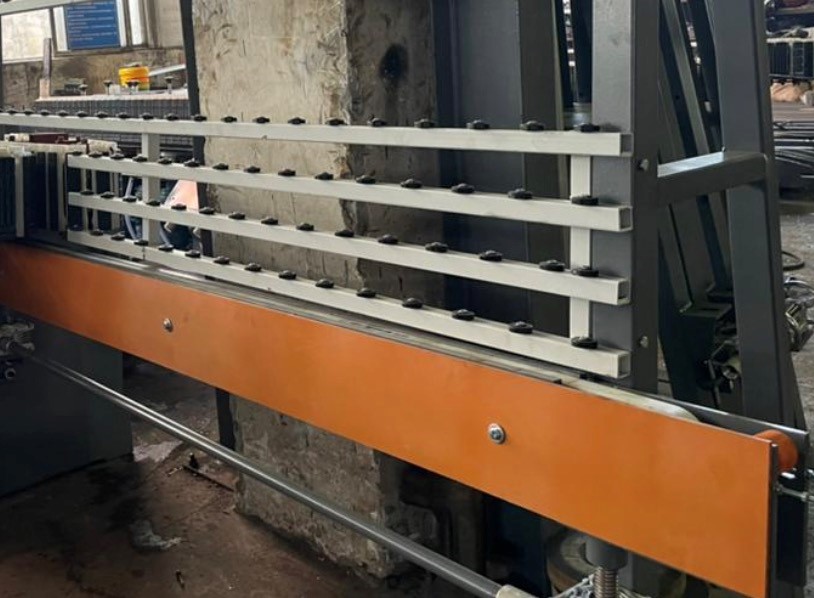

Фото станка с направляющей

Детали, поставляемые вместе с оборудованием:

• Основной корпус машины с одним комплектом инструмента, установленных на оборудовании.
• Резервуар для воды из нержавеющей стали (1 шт.) с 1 комплектом водяного насоса; и водопроводная труба, соединяющая машину с резервуаром для воды.
• Направляющая для стекла (для входа/выхода стекла).
• 3 шт. водонепроницаемых рукавов.
• 3 шт. электрических деталей.
• Ящик для инструментов для установки машины (включая инструмент и винты).
