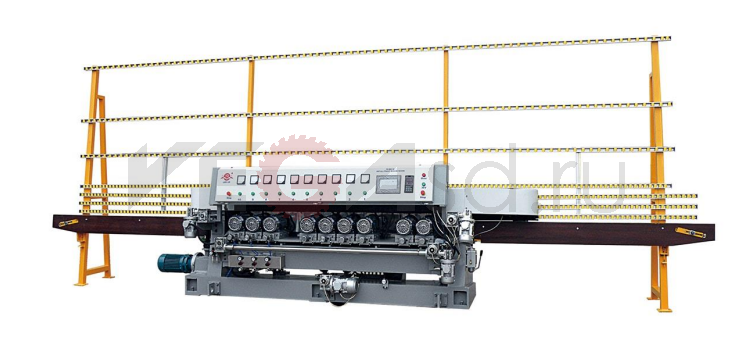

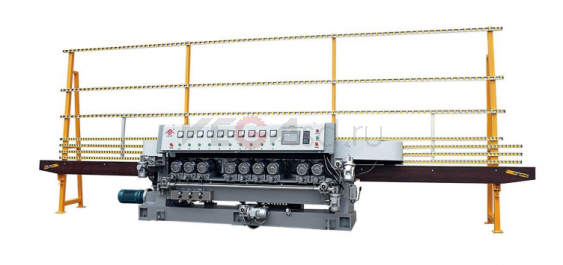

Станок для прямолинейной обработки фацета стекла YD-11

Название

Характеристика

Материал станка, станина

Основание, вертикальные стойки, поперечные перекладины, шлифовальные головы, и др. – все материалы отобраны специально и отличаются высоким качеством, изготовлены из закаленного металла и имеют прочную структуру.

Передний и задний треки

Изготовлены из армированной плиты (40Cr), обеспечивают стабильность работы, минимизирована возможность повреждений

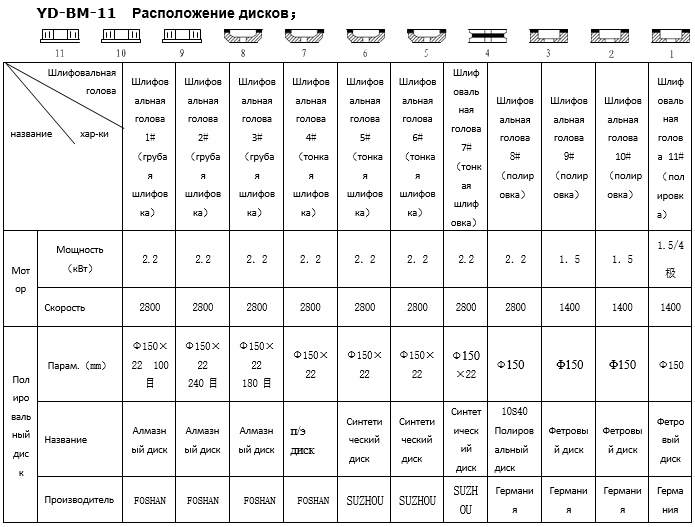

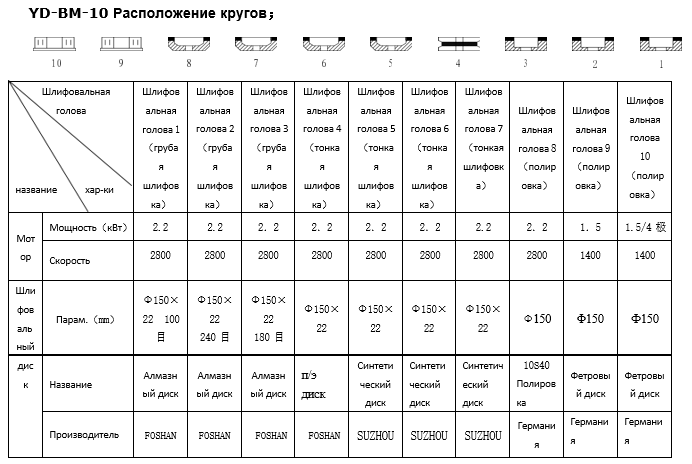

Шлифовальные диски No. 9#, 10#

Применяется пневмополировка (пневмоприжим дисков)

Привод шлифования

Производство: Shanghai ABB или CDQC Motor

Водяной насос

Производство: SHANQING.

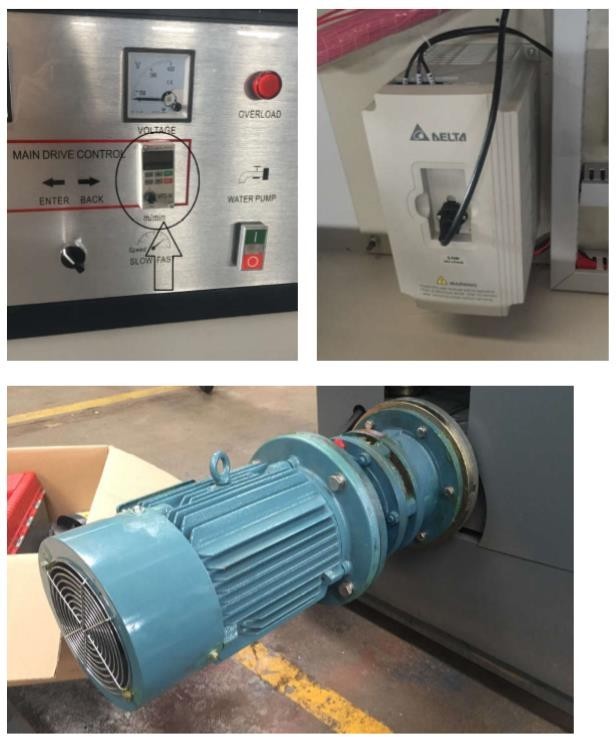

Мотор-конвертер

Используется мотор-конвертер с большим крутящим моментом компании WANGYAN, связь передней и задней направляющих осуществляется крупномодульным фацетным редуктором для увеличения стабилизационных характеристик при производстве больших фацетов и работе с толстым стеклом.

1. Для изменения угла и улучшения качества используется резьбовой стержень.

2. Для большего  удобства  обслуживания  направляющего  рельса  на  переднем стержне гайка расположена со стороны вертикальной стойки.

3. Транспортная выгружная направляющая оснащена приспособлением для стекол небольшого размера, что позволяет избежать залипания во время шлифовки таких стекол к задней панели.

Коробка червячного привода

Марка ZHUJIANG

Детали пневматики

ZheJiang HENGYI

Опора

HRE

Кронштейн опоры стекла

Алюминиевая рама

Фотореле, промежуточное реле

Производство компании OMRON, Япония

Транспортный зубчатый ремень

YONGLI

Колесо зубчатого ремня

Сделано с применением сверхтвердого покрытия Alufer

Преобразователь движения

USA EMERSON

Поворотный переключатель экстренной остановки

Производство JIANGYIN CHANGJIANG и Guangzhou BENLI

Фотореле, промежуточное реле

Производство компании OMRON, Япония

PLC

DELTA, Тайвань

Сенсорный экран

HITECH, Тайвань

Поворотный регулятор

Autonics, Корея

Переходник, низковольтовый прерыватель, замыкатель

JIU CHUAN CHINT
