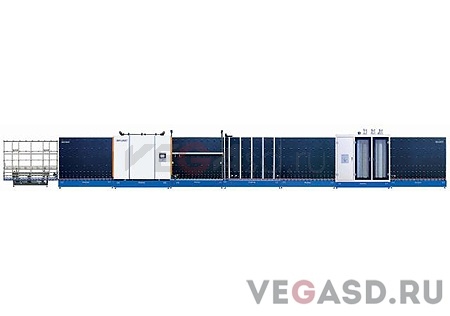

Линия производства стеклопакетов HJ-LINE-3008-II (2008-II)

• Линия оснащена программируемыми логическими контроллерами PLC и сенсорным экраном
• Функция автоматической идентификации покрытия на стекле, в том числе Low-E
• Функция для очистки стекла с любым видом покрытия, в том числе с Low-E
• В мойке используются водонепроницаемые подшипники без смазки
• Используется экономичный режим, который контролируется компьютерной системой
• Функция с переменной частотой скорости вращения щеток для очистки стекла с покрытием, в том числе с Low-E
• Возможность производства двухкамерного и структурного стеклопакета
• Функция автоматическогодобавления воды
• Применение в прессе функции центрального позиционирования

Видео с примером работы стеклопакетной линии

• Передовые технологии отрасли, представленные австрийской компанией «LISEC» и швейцарской компанией «Bystronic», полностью соответствуют международному стандарту. Эти высокотехнологичные бренды обладают новейшими технологиями и могут достигать 85% концентрации газа при газонаполнении стеклопакетов. Но это оборудование стоит дорого, не соответствует национальным условиям России, а также не соответствует покупательной способности Российских граждан.
• Некоторые Китайские производители в премиальном сегменте также придерживаются направления международных брендов в научно-исследовательских и опытно-конструкторских работах, но результат не слишком удовлетворительный, у них отсутствуют основные технологические возможности для проведения научно-исследовательских и опытно-конструкторских работ, и они не достигли ожидаемых результатов.
• В настоящее время не так много Китайских производителей которые располагают технологиями, соответствующим международным стандартам, большинство из них находятся в стадии разработки.
• В настоящее время структура наиболее интеллектуальной технологии автоматического газонаполнения стеклопакетов в Китае выглядит следующим образом: один конец стеклопакета фиксируется на одной неподвижной перегородке, а другая подвижная перегородка автоматически перемещается в зависимости от длины стекла, чтобы зафиксировать другой конец стеклопакета, затем нижняя газонаполнительная планка обеспечивает подачу газа по площади, основываясь на длине стеклопакета.

Компания была основана 15 января 2001 года. Более 20 лет компания производит архитектурно-строительное стекло, работая на стекольную промышленность Китая. Профессиональные научно-исследовательские и опытно-конструкторские работы, производство и продажа высококлассных энергосберегающих дверей и окон, комплекты производственных линий теплоизоляционных стеклопакетов для светопрозрачных конструкций и оборудование для глубокой переработки стекла.

В отрасли по производству машин и оборудования для изготовления стеклопакетов компания быстро превратилась в лидера с профессиональным, высокотехнологичным, высокоуровневым и передовым режимом работы. Мы прилагаем все усилия для создания бренда, который будет признан в мировой стекольной промышленности.

Постоянно внедрять инновации, концентрироваться на передовых технологиях отрасли, повышать общий уровень отрасли, дать возможность китайскому тщательно продуманному высококлассному оборудованию для производства стеклопакетов выйти на международный рынок и получить признание международных пользователей, – все это всегда было ориентиром и сферой ответственности сотрудников компании в процессе их работы.

С момента своего основания, придерживаясь корпоративных принципов непрерывных инноваций, добросовестного обслуживания и совершенствования, компания произвела большое количество первоклассного оборудования для производства стеклопакетов в соответствии с национальными условиями Китая. Продукция компании продается по всей стране, а также экспортируется в Европу, Америку, Ближний Восток, Африку, Юго-Восточную Азию и некоторые другие страны и регионы.

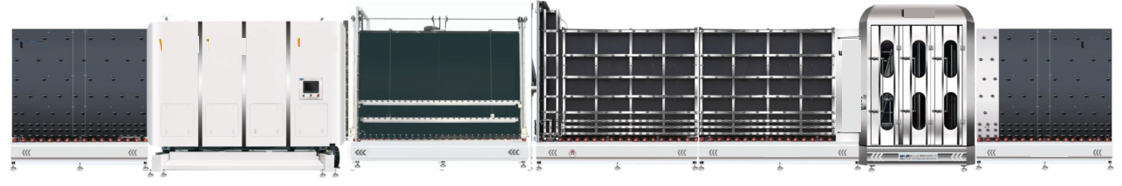

LBW3300PC Автоматическая линия по производству теплоизоляционных стеклопакетов с панельным прессом и газонаполнением

• Объем газонаполнения аргоном составляет ≥ 95%, что отвечает требованиям к газонаполнению аргоном как внутри страны, так и за рубежом.
• Автоматическое определение толщины алюминиевой рамки, толщины стекла, длины стекла, высоты стекла.
• Объем стеклопакета рассчитывается автоматически, параметры газонаполнения устанавливаются в соответствии с требованиями к объему и концентрации газонаполнения, газонаполнение управляется автоматически в соответствии с параметрами, имеются режимы газонаполнения высокого и низкого давления в зависимости от размера стеклопакета.
• Коэффициент использования аргона составляет ≥ 80%, перегородка, приводимая в движение серводвигателем, автоматически поднимается в зависимости от длины стекла, а газонаполнительные сопла за пределами перегородки прекращают работу, что позволяет максимально экономить расход аргона.
• Короткое время газонаполнения, теплоизоляционный стеклопакет 5+9+5, время газонаполнения одного квадратного метра ≤ 4 секунд.

Секция загрузки

Защита, безопасность, красота, прочность

• На плиту высокой плотности сверху нанесена металлическая пленка, которая защищает от влаги и брызг в секции мойки.
• Выявление дефектов поверхности стеклянной мембраны из импортного оптического волокна LOW-E, что позволяет гарантировать, что поверхность мембраны не повреждена.
• Все двойные ролики оснащены приподнятыми блокирующими роликами для предотвращения повреждения больших стеклопакетов.
• Ролики покрыты силиконовым материалом, поэтому поверхность стекла не истирается, а основание состоит из винтов и гаек. Фиксация, усиление устойчивости и предотвращение падения из-за столкновения со стеклом.
• Конструкция защитной планки, спроектированная известным проектировщиком, привлекательный внешний вид, обеспечение безопасности.

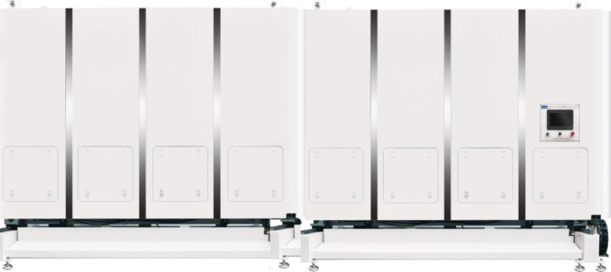

Машина для мойки стекла

Коррозиестойкая, звуконепроницаемая, герметичная, интуитивно понятная

• Высококачественный корпус камеры для мойки изготовлен из зеркальной нержавеющей стали 304, которая обладает такими преимуществами, как коррозиестойкость, прочность, красота, долговечность и сохранение ценности.
• Звукоизолирующая перегородка, снижение шума, звукоизоляция, дополнительная высокоскоростная передача стеклопакета.
• Рычажный замок с вертикальной рукоятью для холодного хранения, герметичность и простота эксплуатации.
• Оснащена смотровыми окошками из закаленного стекла, удобна для наблюдения, интуитивно понятна и безопасна.

Шумоподавление, двойной воздушный нож, четырехступенчатая очистка, высокая скорость

• 4 пары щеток для четырехуровневой очистки, 4 мягкие щетки спереди и 4 обычные щетки сзади.
• Звукоизоляционный материал из хлопка используется в воздушно-сушильной секции для звукоизоляции и теплоизоляции, снижения шума и сильного потока воздуха.
• Двойной воздушный нож, двойная циркуляция воздуха, воздушный обогрев, шумопонижающий вентилятор высокого давления, более высокая скорость очистки.

Секция мойки

Автоматическая регулировка угла продольного наклона, водонепроницаемый подшипник, увеличение скорости

• Щетка автоматически подстраивается под толщину стекла, двигаясь вперед и назад за счет цилиндра, что удобно и быстро.
• Используется водонепроницаемый упорный сферический шарикоподшипник из нержавеющей стали без смазки.
• Валик из твердой резины убирает воду со стекла и ускоряет процесс сушки.
• Установлены форсунки высокого давления из нержавеющей стали, давление воды увеличено, удобная и быстрая регулировка направления воды в различных форсунках, очистка происходит быстрее.

Автоматическая регулировка воздушного ножа, пластиковая коническая зубчатая передача, автоматический запуск и остановка воздушного сопла

• Автоматическая регулировка расстояния воздушного ножа в зависимости от толщины неиспользуемого стекла, воздуховыпускное отверстие изготовлено из высокоточно-обработанных алюминиевых деталей, что полностью обеспечивает подходящее расстояние между воздуховыпускным отверстием и поверхностью стекла, а результат очистки стекла большой толщины лучше, удобнее и быстрее.
• Уникальная конструкция передачи: конические шестерни из инженерного пластика + соединительная тяга. Быстрая передача, не требующая технического обслуживания, устойчивый режим работы со стеклом маленького размера.
• Во время автоматической операции, если стекло осталось в секции воздушной сушки в результате ручной операции, фотоэлектрический выключатель управляет закрытием и открытием воздухозаборного отверстия, чтобы гарантировать, что поверхность стекла с покрытием не будет повреждена в секции воздушной сушки.

Транспортировочная секция

Промышленная алюминиевая конструкция, светодиодная подсветка, интуитивное выявление дефектов, двойная передача

• Применяется промышленная алюминиевая конструкция на основе плит высокой плотности, простая регулировка плоскостности и расстояния между роликами.
• Ролики покрыты силиконовым материалом, поэтому поверхность стекла не истирается.
• Стекло освещается энергосберегающими светодиодными лампами, свет мягкий, осмотр простой и неутомительный.
• Секция 03 состоит из двух отдельных частей, с двойной передачей, вмещает два стекла небольшого размера.
• Конструкция защитной планки, спроектированная известным проектировщиком, привлекательный внешний вид, обеспечение безопасности.

Секция установки алюминиевой рамки

Промышленная алюминиевая конструкция, светодиодная подсветка, интуитивное выявление дефектов, двойная передача

• Применяется промышленная алюминиевая конструкция на основе плит высокой плотности, простая регулировка плоскостности и расстояния между роликами.
• Размещение и установка алюминиевой рамки с помощью ручной регулировки и цифрового дисплея, точное и удобное позиционирование.
• Стекло освещается энергосберегающими светодиодными лампами, свет мягкий, осмотр простой и неутомительный.
• Секция 03 состоит из двух отдельных частей, с двойной передачей, вмещает два стекла небольшого размера.

Точное позиционирование, точное размещение, автоматическое определение толщины

• Для установки алюминиевой рамки по бокам и снизу применяются точные устройства. Тонкий двойной цилиндр + линейная направляющая + винтовая регулировка + цифровой дисплей + регулировочный ручной клапан.
• Стопорный стержень имеет конструкцию из литых алюминиевых деталей + пружины + кожа + 8 регулировочных винтов. Регулировка по всему периметру удобная и быстрая, фиксированная и точная.
• Устройство для автоматического определения толщины стекла и толщины алюминиевой рамки.

Двухбалочная транспортировочная секция

Встроенные полые двойные балки, автоматическая регулировка высоты, быстрый и устойчивый режим работы

• Секция представляет собой встроенную полую конструкцию, что удобно для проверки чистоты стекла во всех направлениях.
• Установлена задняя дверца для обслуживания, чтобы облегчить удаление трудно смываемых пятен на задней стороне стекла.
• Двухбалочная конструкция с автоматической регулировкой вверх и вниз в зависимости от высоты для большей устойчивости передвижения стеклопакетов больших размеров.
• Верхняя и нижняя балки сконструированы с использованием двойных цепей + двойных синхронных ремней + круглых направляющих, которые обеспечивают устойчивость и точность.
• Нижний двойной ряд вспомогательных опорных роликов обеспечивает более быструю и устойчивую транспортировку стекла.

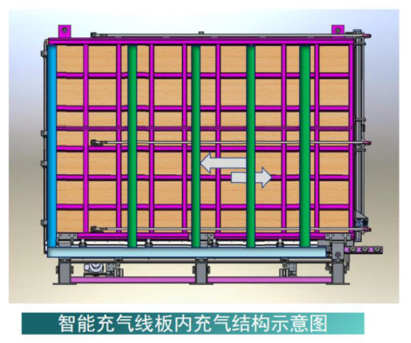

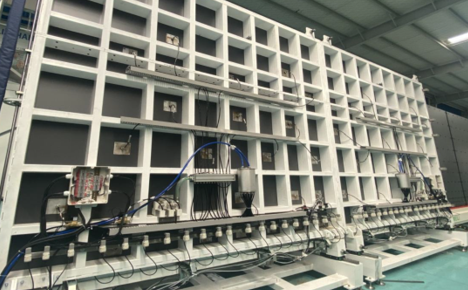

Панельный пресс с газонаполнением стеклопакета

Быстрое газонаполнение с давлением двойной панели 12-80 мм

• Конструкция с давлением двойной панели, максимальный размер для газонаполнения 3300×7000 мм.
• Обработка теплоизоляционных стеклопакетов толщиной от 12 до 80 мм.
• Время газонаполнения 3-4 секунды на квадратный метр (ориентир 5+12+5).
• Сенсорный экран Schneider, мониторинг входного и выходного контроля в режиме реального времени.

Быстрое газонаполнение с давлением двойной панели 12-80 мм

• Шаровой электромагнитный клапан SMC контролирует начало и прекращение газонаполнения, обеспечивает точное управление и стабильную работу.
• Многоступенчатый вакуумный генератор SMC + вакуумная присоска, присасывание стекла более надежное, что позволяет увеличить нагрузку.
• Рама вокруг полки усилена 10-20 мм стальным листом, а основная рама изготовлена из квадратной профильной трубы 60×120 мм, обработанной на портальном фрезерном станке с ЧПУ, и произведена обработка для снятия напряжений, чтобы гарантировать, что лист не будет деформироваться в течение срока службы.
• Используется решетчатая рама 400×400 для крепления двухслойной плиты высокой плотности для обеспечения постоянной плоскостности.

Объем газонаполнения аргоном на автоматической линии «WEINIG» составляет ≥ 95%, а коэффициент использования составляет ≥ 80%, что превышает объем газонаполнения аргоном в пределах страны и за рубежом

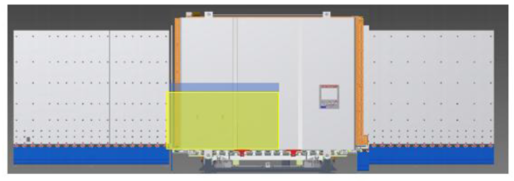

Панельный пресс с газонаполнением

Прессование пластин на оборудовании с ЧПУ, высокая точность, возможность сборки стеклопакетов очень большой толщины, запатентованная технология

• Использование сервопривода + серводвигателя + шарико-винтовой паредачи + зубчатого ремня обеспечивает сверхточное прессование стекла, высокую скорость прессования, высокую точность и позволяет изготавливать стеклопакеты очень большого размера и очень большой толщины.
• Для обеспечения наилучшего результата прессования стеклопакетов используется автоматическое давление крутящего момента.
• Конструкция панельного пресса с автоматическим газонаполнением и метод газонаполнения получили национальные патенты.
• Автоматическое прекращение прессования, когда концентрация газонаполнения достигает заданного значения.
• Процесс газонаполнения наглядно отображается на сенсорном экране в режиме реального времени.

Прессование пластин на оборудовании с ЧПУ, высокая точность, возможность сборки стеклопакетов очень большого размера и очень большой толщины

• Используется немецкий клапан регулирования потока для точного начала и прекращения газонаполнения и для обеспечения достижения заданной концентрации.
• Контролируемое газонаполнение высокого и низкого давления в зависимости от размера стеклопакета.
• Автоматическое определение и расчет объема полого стеклопакета, точное газонаполнение в соответствии с объемом и заданными параметрами, концентрация газонаполнения может достигать 99,99% (без учета потерь газа).
