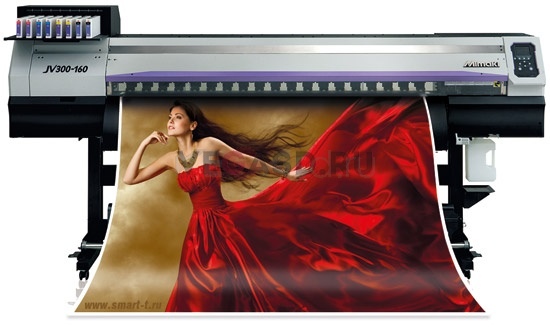

Сублимационный принтер (плоттер) по текстилю Mimaki JV300-130/160

Mimaki JV300 — плоттер для сублимационной печати, который обозначил новую отправную точку в эволюции профессиональных широкоформатных устройств. Плоттер Mimaki JV300 обеспечивает великолепное качество изображений при одновременном значительном превосходстве перед конкурирующим оборудованием в скорости вывода отпечатков. Сублимационный плоттер JV300 предназначен для таких широких сфер применения, как интерьерная и наружная реклама, изготовление флажной продукции, оформление мест продаж (POS-материалы), производство спортивной одежды, индустрия моды, производство дизайнерских тканей, домашнего текстиля, туристических аксессуаров и многого другого.

Печатная система Mimaki JV300 оснащена восемью чернильными каналами и адаптирована под печать в различных цветовых конфигурациях: плоттер может использоваться как для вывода экономичной графики в высокопроизводительном режиме (4 цвета), так и графики фотографического качества (6/8 цветов). Печать осуществляется экологически безопасными чернилами на термотрансферной бумаге или на подготовленных полиэфирных тканях. Сублимационные чернила Mimaki прошли строжайшую сертификацию OEKO-TEX, которая констатирует их пригодность для обработки тканей и готовой одежды, непосредственно контактирующих с кожей человека. Специальный сертификационный товарный знак является гарантом качества для требовательных потребителей и одним из главных оснований для выбора текстильных решений именно от компании Mimaki.

В сублимационном плоттере Mimaki JV300 внедрены самые передовые технологии, нацеленные на увеличение производительности, достижение стабильно высокого качества независимо от режимов печати, повышение надежности, улучшение рабочего комфорта и сокращение эксплуатационных расходов.

Серия представлена двумя моделями — Mimaki JV300-130 и Mimaki JV300-160 с шириной рабочей области 1361 мм и 1610 мм соответственно.

Особенности сублимационного плоттера Mimaki JV300

• Высокая скорость печати, достигающая 112 кв.м/час.
• Симметричное расположение цветовых каналов CMYKKYMC позволяет избежать эффекта «матрас», характерного для режима двунаправленной печати bi-directional.
• Фотографическое качество и высокая четкость отпечатков, разрешение до 1440 dpi.
• Две различные ширины рабочей области – 1361 и 1610 мм.
• Яркие и насыщенные сублимационные чернила Sb53/Sb54 в шестицветной и восьмицветной конфигурации.
• Уникальные дополнительные цвета для повышения привлекательности изделий – флуресцентный розовый и флуоресцентный желтый.Наличие систем непрерывной подачи чернил UISS из картриджей и опциональной MBIS III из двухлитровых емкостей каждого цвета для существенного повышения производительности, сокращения текущих затрат и снижения себестоимости отпечатка.
• Усовершенствованная функция компенсации межпроходных погрешностей MAPS III.
• Функции распознавания (NCU) и компенсации (NRS) сбойных дюз для продолжительной бесперебойной работы.
• Все элементы корпуса плоттера, в отличие от производственных тенденций других изготовителей, применяющих пластик, изготовлены из металла.

Области применения сублимационного плоттера Mimaki JV300

1. Интерьерная и наружная реклама.
2. Флаги.
3. Материалы оформления и информационной поддержки мест продаж – POS.
4. Выставочная и музейная графика.
5. Сфера моды и декорирования спортивной одежды, спортивного и туристического инвентаря.
6. Cувенирная продукция.
7. Дизайнерские ткани.
8. Текстиль бытового назначения – занавеси, салфетки, постельное белье.
9. Обивочные ткани.
10. Театральные декорации.

Конструктивные изменения ряда узлов и механизмов

• Подшипники каретки изготовлены таким образом, чтобы снизить общий уровень шума оборудования, находящегося в рабочем состоянии.
• Серводвигатели повышенной мощности специально адаптированы под высокие скорости печати и обеспечивают высокоточное перемещение каретки в самых производительных режимах в течение безостановочной печати в течение всей рабочей смены.
• Рулонодержатели на валах автоматической системы подачи/подмотки выполнены из металла, а не из пластика, чем обеспечивается увеличение ресурса узла и стабильность подачи тяжелых рулонов. Для удобства и облегчения установки тяжелых рулонов предусмотрены специальные вспомогательные упоры.
• Для регулировки направления намотки (вращения намоточного вала по или против часовой стрелки) вместо привычного тумблера установлена кнопка мягкого нажатия.Мотор повышенной мощности системы подмотки рассчитан на стабильную работу с тяжелыми материалами.
• Система прижимных роликов с независимой регулировкой (подъем/отклонение) каждой пары.
• Удлиненный рабочий стол для корректной подачи отпечатанного полотна в зону намотки.
• Отсек для обслуживания печатного блока оснащен откидывающимися и фиксирующимися в открытом состоянии крышками; в моделях предыдущих поколений для осуществления доступа к этой зоне было необходимо открутить четыре винта. В отсеке предусмотрено достаточное пространство для удобного обслуживания и аккуратного хранения чистящего комплекта. В качестве дополнительных пользовательских удобств можно отметить возможность незаметного хранения съемных транспортировочных ручек, закрепляемых с внутренней стороны рабочего стола, и наличие подкладок под ролики ножек для предотвращения случайного качения плоттера и их защиты от деформации в случае попадания чернил на пол.
• Вентиляторная система, расположенная с тыльной стороны плоттера, осуществляет направленную подачу воздуха в печатную зону для подавления турбулентных воздушных потоков, возникающих при движении каретки и провоцирующих образование чернильного тумана из-за отклонения капель от правильной траектории.
• Печатная зона и зона парковки расположены в одном неразделенном отсеке, что позволяет установить одну общую подсветку на обе зоны и облегчить ее монтаж/демонтаж.

Печатающие головки нового поколения

Поистине революционный плоттер Mimaki JV300 имеет целый ряд усовершенствований и внедренных средств модернизации, обеспечивающих широкую универсальность применения, эксплуатационную надежность, повышенную скорость печати без снижения качества печатной продукции. К таким средствам, в частности, относятся являющиеся результатом последних разработок печатающие головки, установленные в шахматном порядке. Такое расположение двух головок позволяет расширить область, запечатываемую за один проход, до 50,8 мм без потери скорости печати. Каждая головка оснащена 1440 дюзами, расположенными по 180 единиц в восьми рядах. Ширина рядов дюз каждой головки – 31 мм, общая ширина ряда дюз блока головок – 101 мм.

Печатающие головки нового поколения, работающие по технологии переменного объема капли, генерируют капли практически идеальной сферической формы трех различных объемов (4, 14 и 35 пл), чем обеспечивается высокая четкость изображения, плотность растра и однородность насыщенных монохромных заливок. Применение технологии переменного объема капли при печати с высоким разрешением, в отличие от технологии фиксированного размера точки, повышает качество отпечатка до уровня фотографии: снижается уровень зернистости, повышаются плавность цветовых переходов и равномерность передачи полутонов на градиентных участках.

Печатающие головки могут устанавливаться на высоту 2.0, 2.5 и 3.0 мм в зависимости от толщины носителя и его поведения в процессе печати.

В моделях Mimaki JV300 существенно сокращен цикл профилактической чистки печатающих головок без снижения ее эффективности, таким образом уменьшается время простоя плоттера и повышается общая производительность.

Технология контроля формы и точности выброса капли

Для обеспечения точного позиционирования капли на поверхности носителя компания Mimaki разработала оптимальную форму колебаний пьезодиафрагмы, которая позволяет печатающим головкам, независимо от показателей текучести и вязкости чернил, выбрасывать чернильные капли всех цветов под одним и тем же углом без искажений их точной сферической формы. Эта функция позволяет при печати с высоким разрешением воспроизводить четкие тексты, тонкие линии, мелкие детали и чистые краевые участки изображения без чернильной пыли и прочих недостатков, обусловленных отклонившимися и/или деформированными каплями.

Инновационные функции распознавания и компенсации сбойных дюз (NCU и NRS)

Неизменно высокое качество печати поддерживается также функциями распознавания Nozzle Check Unit (NCU) и компенсации Nozzle Recovery System (NRS) сбойных дюз. Система NCU автоматически выявляет вышедшие из строя дюзы и активизирует функцию чистки. Автоматический контроль дюз осуществляется специальным сенсором через заданные интервалы времени. Функция замещения сбойных дюз призвана обеспечить безостановочную качественную печать протяженного задания в случае выпадения части дюз. Если обнаружены неработающие дюзы, система без остановки на чистку замещает их рабочими без потери скорости печати.

Эти функции ориентированы на сокращение потерь расходных материалов, которые возникают вследствие выпуска бракованной продукции из-за засорения печатающих головок, и обеспечение продолжительной работы без остановок на техническое обслуживание в течение выполнения задания и без простоев между последовательно печатающимися файлами.

Функция Mimaki Advanced Pass System III (MAPS-III)

В интеллектуальной печатной системе JV300 реализована функция компенсации межпроходных погрешностей MAPS III. Недостатки, которые наиболее ярко могут проявляться в режимах двунаправленной печати с малым числом проходов, устраняются путем создания чернильной «облачности» на границах последовательных проходов. Четкие границы таким образом стираются, устраняются следствия возможных несовпадений проходов и формируется гладкое, без бендинга изображение.

Система непрерывной подачи чернил Uninterrupted Ink Supply System (UISS)

В режиме 4-цветной печати предусмотрена установка двух картриджей на цвет. Когда один картридж опустошается, система автоматически переключается на второй картридж того же самого цвета, позволяя осуществлять продолжительную печать без постоянного контроля оператора. Функция автоматического переключения сдвоенных картриджей, составляющих единый блок, освобождают пользователя от частой замены картриджей и от постоянного наблюдения за уровнем чернил. Яркие индикаторы синего цвета, установленные на картриджной платформе, указывают на используемые в текущий момент картриджи, позволяя безошибочно осуществлять замену в случае необходимости. Красная индикация оповещает о наличии в системе отработанного картриджа или об отсутствии картриджа в слоте. Замена отработанных картриджей может осуществляться без прерывания печатного процесса.

В плоттере JV300 предусмотрен контроль количества оставшихся в картриджах чернил, осуществляемый непосредственно в процессе печати. Эта функция позволяет избежать лишних потерь расходных материалов. О низком уровне чернил оповещает специальный индикатор. Если картриджи не были вовремя заменены, печать автоматически приостанавливается для предотвращения печати брака.

Система непрерывной подачи чернил Mimaki Bulk Ink System (MBIS III)

Для повышения производительности печати, снижения себестоимости отпечатка и безостановочной печати протяженных заданий плоттер Mimaki JV300 опционально может оснащаться экономичной системой непрерывной подачи чернил MBIS-III из емкостей большого объема (2 л на цвет). Эта система существенно уменьшает расход чернил по сравнению с картриджными системами (наиболее распространенными в конкурирующих струйных устройствах), дает возможность осуществлять печать протяженных заданий без присмотра оператора, высвобождая тем самым рабочий персонал для решения других текущих задач. В плоттере Mimaki JV300 система MBIS III впервые устанавливается непосредственно на картриджный блок и не требует дополнительного рабочего пространства.

Альтернативные системы непрерывной подачи чернил

Компания Смарт-Т предоставляет пользователям возможность использования в плоттерах JV300 собственных альтернативных баночных/пакетных СНПЧ, позволяющих использовать недорогие совместимые чернила сторонних производителей. СНПЧ от компании Смарт-Т с емкостями большого объема гарантируют экономный расход чернил, дают возможность снизить себестоимость печати и существенно повышают производительность. СНПЧ обеспечивают непрерывность работы без частых остановок для замены картриджа и не требуют от оператора постоянного контроля уровня чернил.

Поставляемые компанией Смарт-Т системы непрерывной подачи чернил устанавливаются без внесения в оборудование каких-либо конструкционных изменений.

Отдельный слот для картриджа с промывочной жидкостью

В моделях JV300 слот для картриджа с промывочной жидкостью вынесен за пределы основной картриджной площадки и встроен в корпус с правой стороны плоттера. Установленный таким образом технический картридж не мешает оператору в текущей работе, и у неопытного пользователя нет шанса допустить ошибку при начальной установке или замене чернильных емкостей.

Подача промывочной жидкости производится в зону парковки снизу, а не сбоку, что полностью исключает механические повреждения печатного блока, которые могут возникнуть вследствие некорректной работы элементов чистящей системы.

Сублимационные чернила Mimaki Sb53/Sb54

Для печати на тканях и маркировки одежды в плоттере Mimaki JV300 предусмотрена возможность печати сублимационными чернилами серий Sb53 и Sb54, доступными в конфигурациях Bl,M,Y,K/Dk,Lbl,Lm и Bl,M,Y,K,Lbl,Lm,Fp, Fy соответственно.

Дисперсные чернила на водной основе Sb53/Sb54 для сублимационного термопереноса и прямой печати на подготовленных полиэфирных и смесовых тканях отличаются яркостью и высокой оптической плотностью. Степень осаждения красителя чернил Sb53/Sb54 ниже, чем у стандартных сублимационных составов, чем обеспечивается высокая цветовая стабильность, неизменная цветовая насыщенность и исключается нежелательная пятнистость, которая в большинстве случаев обусловлена неравномерностью распределения красителя в массе жидкой несущей среды. Дополнительной особенностью чернил Sb54 нового поколения является повышенная светостойкость (в соответствии с нормой ISO 105-B02) чернил синего цвета - самого уязвимого в отношении воздействия солнечных лучей. Это качество позволяет при эксплуатации сохранить первоначальный вид изделия более продолжительное время.

Сублимационные чернила Mimaki не склонны к интенсивному испарению, чем поддерживают здоровую атмосферу в рабочем помещении.

Сертификация OEKO-TEX

Сублимационные чернила Sb53 и Sb54 сертифицированы в соответствии с авторитетным международным стандартом OEKO-TEX и соответствуют нормам Standard 100 и ECO PASSPORT.

К категории продукции, отмеченной знаком Standard 100 относятся ткани и красители, изделия из которых большей частью своей поверхности вступают в непосредственный контакт с телом человека. Эту группу товаров представляют: нижнее и постельное белье, махровые халаты и полотенца, рубашки и другая одежда. Орган независимого контроля и сертификации текстильных изделий, курирующий производство на всех его этапах, подтверждает, что чернила соответствуют всем изложенным в Стандарте требованиям в части экологической безопасности. Сертификат OEKO-TEX Standard 100 соответствует также требованиям приложения XVII к Регламенту REACH и американским стандартам, действующим в отношении общего содержания свинца в товарах для детей.

Сертификат OEKO-TEX ECO PASSPORT дает гарантию безопасности химических веществ, используемых в производстве текстильных красителей, пигментов, вспомогательных материалов и составов финишной обработки. Этот сертификат был учрежден Международной ассоциацией OEKO-TEX с целью подтверждения безвредности промышленных химикатов и, как следствие, безопасности готовой текстильной продукции, изготовленной с их применением. Экологический паспорт регламентирует, в частности, использование таких опасных веществ, как азокрасители, никель и ароматические амины и является следующей за нормой OEKO-TEX Standard 100 ступенью сертификации.

В компании Mimaki обоснованно считают, что документальное подтверждение экологической чистоты сублимационных чернил Sb54 позволит использовать технологии Mimaki с абсолютной уверенностью в их безопасности как для производителя, так и для потребителя. Компания Mimaki стремится обеспечить текстильный рынок «чистыми» решениями и будет и в дальнейшем прилагать все усилия для продвижения продукции, безопасной для человека и окружающей среды.

Модернизированная система прижимных роликов

Часто расположенные по всей ширине рабочего стола и индивидуально регулируемые на подъем прижимные ролики в сочетании со стабилизирующими роликами системы натяжения обеспечивают более точное и равномерное перемещение полотна материала, гарантируют высокое качество печати даже на высокой скорости вывода изображения и предотвращают механические повреждения рабочей поверхности носителя. Функция индивидуальной регулировки роликов дает возможность при необходимости исключать их часть из работы и менять давление прижима. При необходимости замены роликов их демонтаж осуществляется одним движением.

Опциональная подсветка рабочего стола (ПРС)

Для удобства контроля печатного процесса и обслуживания печатного узла плоттер Mimaki JV300 может опционально оборудоваться системой подсветки рабочего стола (ПРС), разработанной инженерами научного отдела Смарт-Т. Подсветка позволяет без прочих источников освещения комфортно следить за качеством печати, загрузкой и перемещением материала, осуществлять профилактические и сервисные операции. При включении плоттера, подсветка включается автоматически; для ее отключения предусмотрен специальный встроенный выключатель. В плоттерах Mimaki JV300 печатная зона и парковочная станция объединены в единый, неразделенный на секции блок, что позволяет устанавливать одну линейку подсветки, охватывающую одновременно обе зоны. Система подсветки надежна, безопасна в эксплуатации, энергоэкономична, легко и быстро монтируется, не мешает движению каретки и не осложняет работу оператора. Устанавливается без нарушений целостности конструкции плоттера и не требует демонтажа при сервисном обслуживании. При необходимости система подсветки может быть без затруднений удалена. Эту дополнительную, специально продуманную для повышения комфортности опцию, без сомнения, оценят как печатники, так и сервисные инженеры.

Функция e-mail и SMS-оповещения

Посредством интернет-подключения через LAN-интерфейс информация о статусе плоттера Mimaki JV300 посылается на установленный адрес электронной почты. Пользователь получает уведомление о начале и завершении печати задания, неожиданной остановке печати вследствие понижения уровня чернил до критического, нехватки материала или других ошибок. Оператор, независимо от удаленности, все время находится в курсе состояния плоттера, даже если печатный процесс остался без его контроля.

Функция SMS-оповещения реализована в серии JV300 силами специалистов научного отдела Смарт-Техно. На лицевую сторону корпуса плоттера вынесен GSM-модуль, посредством которого на мобильный телефон отсылается текстовое уведомление о начале/окончании печати задания и важных производственных ситуациях. Таким образом оператору предоставляется возможность удаленно контролировать процесс печати и принимать оперативные меры в случае нештатной ситуации.

Новая панель управления плоттеров Mimaki JV300

Панель управления в плоттере JV300 отличается от предыдущих моделей своим исполнением. Панель оснащена жидкокристаллическим полноцветным экраном, на который выводятся в графической форме необходимая рабочая информация и данные о статусе плоттера. Оператору обеспечивается легкий доступ ко всем основным функциям и рабочим установкам. К оформлению панели инженеры и дизайнеры компании Mimaki подошли творчески: световая индикация состояния плоттера выполнена в виде милой улыбки смайлика – ярко-синяя подсветка горит при бесперебойной работе (смайлик «доволен»), а красная сигнализирует о возникших проблемах (смайлик «сердится»).

Растровый процессор Mimaki RasterLink 6

Профессиональный растровый процессор Mimaki RasterLink 6 позволяет обрабатывать изображения, сохраненные в различных форматах, легко добиваться точного цветового воспроизведения, использовать несколько адаптированных ICC-профилей одновременно (что удобно при тестовой печати), осуществлять фрагментирование, масштабирование, вырезание участков, повороты и другие операции, а также предварительный просмотр задания в основном окне. Простота использования ПО обеспечивается благодаря интуитивному следованию по понятным ярким иконкам. Для упрощения работы все параметры группируются в одном окне. Логически связанные одной операцией конфигурации параметров или наиболее часто используемые могут быть занесены в память. Контроль печатного процесса осуществляется на основном экране. Mimaki RasterLink 6 поддерживает трехслойную печать с использованием белого цвета и пользовательскую функцию оперативной загрузки обновлений. Совместим с Windows и Macintosh.

Надежный интерфейс высокого быстродействия USB 2.0

Высокоскоростной интерфейс USB 2.0 обеспечивает быструю передачу данных и гарантирует работу плоттера без остановок и ожидания при обработке больших информационных массивов, что существенно влияет на производительность.
