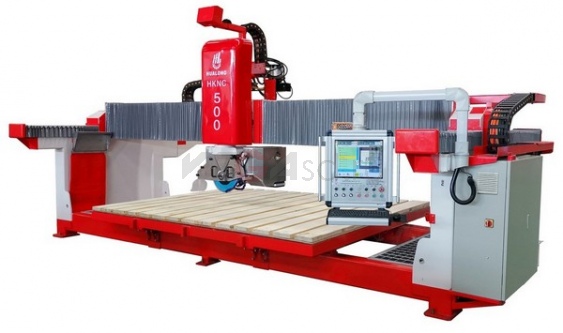

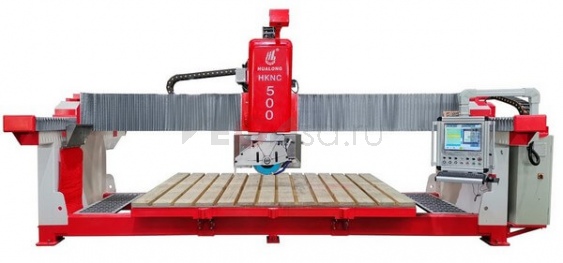

Мостовая пила по камню HKNC-500 5-и осный

Технические параметры

Описание назначения и конфигурации станка

HKNC-500 оснащен 5 осями (X, Y , Z, C, A) для обработки мрамора, гранита и других природных и искусственных камней.

Он позволяет выполнять широкий спектр обработки, например резку плит (прямая, квадратная, эллипс, окружность, закругленная) с использованием алмазного диска или сверлильных инструментов.

Станок оснащен 19-дюймовым экраном промышленного компьютера итальянского производства, импортированными из Италии оригинальными серводвигателями ESA для 4 интерполированных осей (X, Y, Z, C) и приводами, а также использует оригинальное программное обеспечение итальянской компании Pegasus. STONECUT

Функции и конфигурация машины приведены ниже.

• Наклон головки 0°/45°/90°, поворот головки от 0° до 360°.
• Наклон стола от 0° до 85°.
• Автоматическое позиционирование резки от 0° до 360°.
• Оси X, Y, Z используют линейную направляющую Taiwin Hiwin для перемещения, что гарантирует высокую точность резки и стабильность движения.
• Основные электрические детали производства компании Schneider.

Конструкция и компоненты станка

1) Поперечная балка изготовлена из чугуна для обеспечения жесткости и гашения вибраций.

2) Шариковые рециркуляционные скользящие крестовины и косозубые рейки обеспечивают быстрые и точные перемещения по осям X, Y, со смазкой в масляной ванне и защитой сильфоном с лабиринтным закрытием.

3) Шариковая/предварительно натянутая гайка, смонтированная на рециркуляционном ролике, соединенная с линейными направляющими для вертикального перемещения шпинделя по оси Z, с автоматической смазкой консистентным смазочным материалом.

4) Высококачественные электрические шпиндели, управляемые инвертором, позволяют регулировать количество оборотов от 0 до 6000 об/мин и использовать лезвие и алмазные инструменты, такие как трубчатое сверло или фреза. Смена инструмента выполняется вручную.

5) Цифровой серводвигатель Esa создает надежную управляющую мощность для осей X, Y, Z, C, и представляет собой асинхронный серводвигатель с возбуждением от постоянных магнитов и встроенным драйвером.

6) Чертеж и дизайн: можно определить формы обработки с помощью инструментов 2D CAD и параметрической макропрограммы в системе Pegasus.

7)

8) Электрический шкаф: главный двигатель станка оснащен инвертором для регулировки скорости. Изготовитель основных электрических компонентов - Schneider.

Изображения резки

Изображения завода

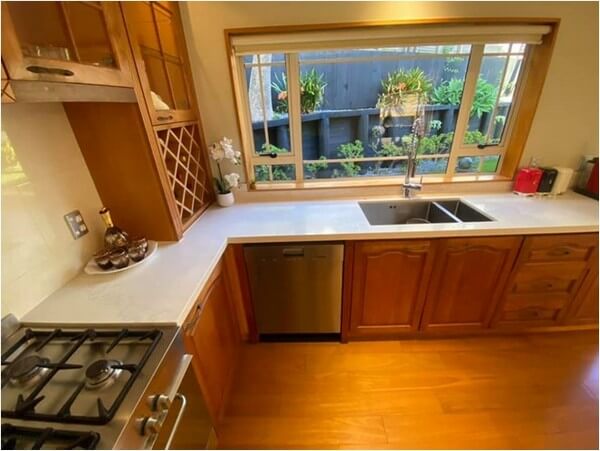

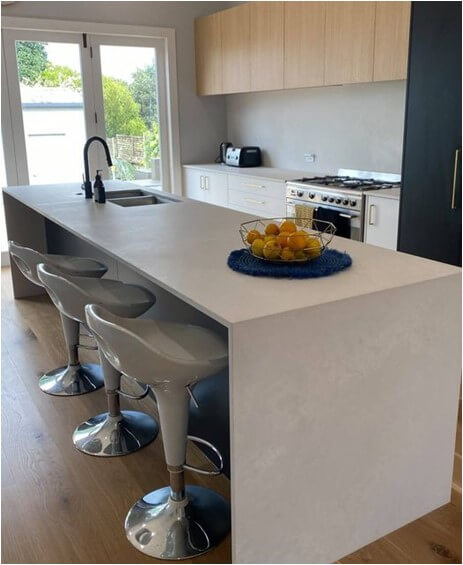

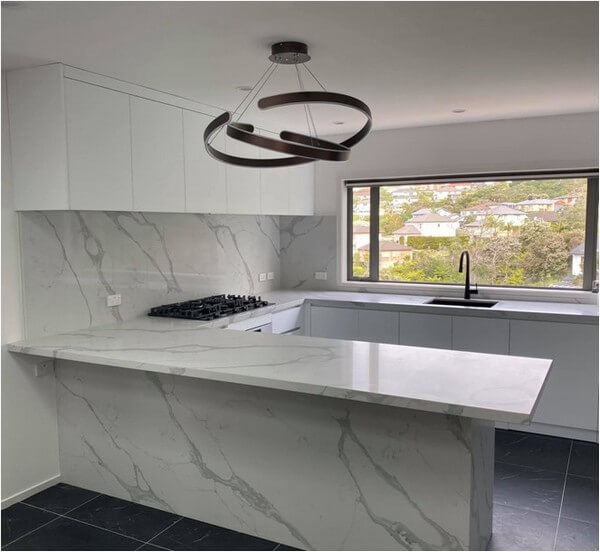

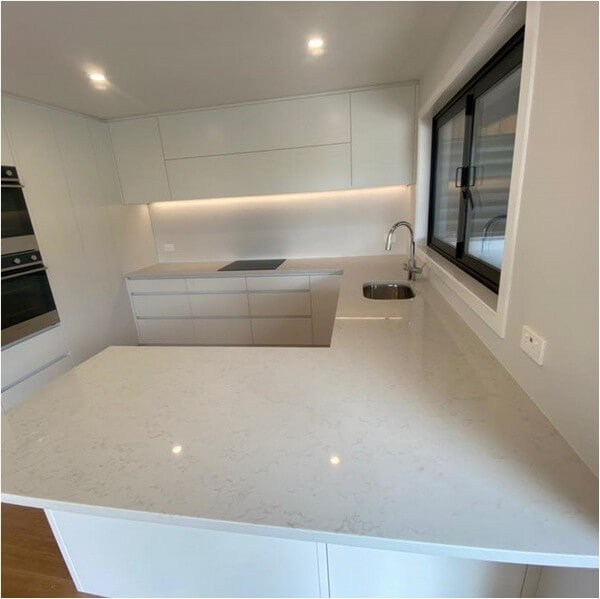

Сценарий использования заказчиками
